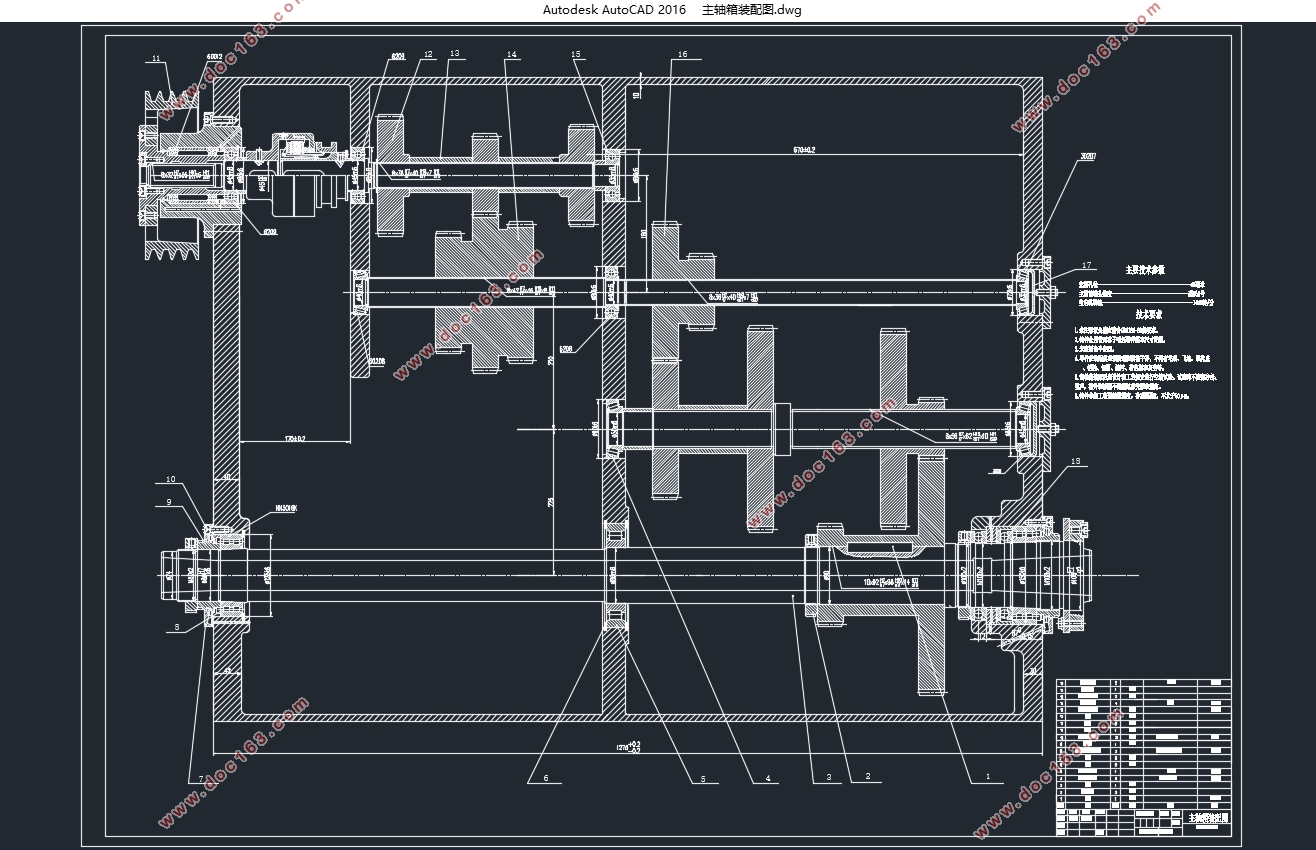

CK6125数控车床主传动系统设计(含CAD零件图装配图)

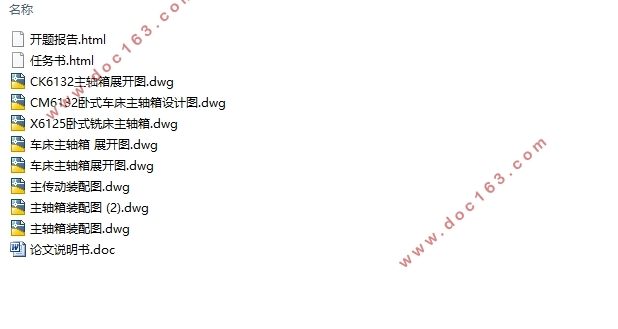

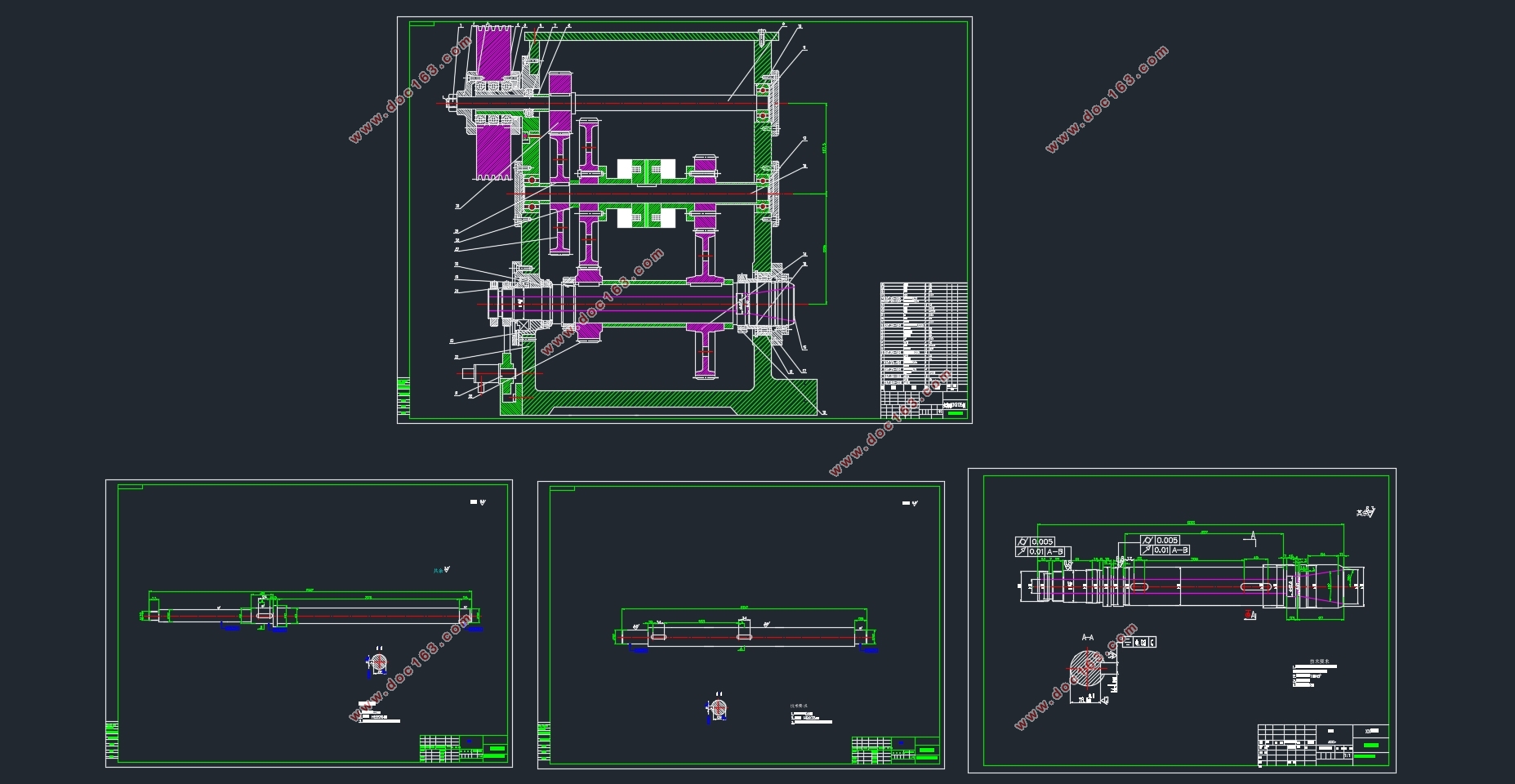

CK6125数控车床主传动系统设计(含CAD零件图装配图)(任务书,开题报告,论文说明书11000字,CAD图4张)
摘 要
随着现代化制造的快速发展，数控机床也也得到大力发展。机床在机械产品加工的过程中应用范围非常广，采用机床可以在很大程度上提高机械加工的效率，可以帮助企业生产更多精度高，质量高的产品。目前机床加工出来的产品量已经占据到了我们国家机械产品总量的一半左右，采用机床对产品进行加工在一定程度上促进了我们国家机械制造行业的发展。我的这个毕业设计中主要就是对机床的各种运动参数进行设计，并且对相应的数据进行校核检验，对每一个传动系统的传动比进行计算，对轴进行校核，对齿轮的各种参数和数据进行计算，最后画出一系列的齿轮传动图和设计内容的装配图。
关键词：机床；主轴箱；传动系统 ；设计
ABSTRACT
With the rapid development of modern manufacturing, CNC machine tools have also been vigorously developed. Lathe is an important machining equipment, machinery and holds an important position. In the general machinery manufacturing, machine processing shouldered by the total manufacturing work accounts for 40-60% of the workload. Machine modernization of the national economy building plays a major role. The design is Ordinary main drive design. Rebuild right design for the main drive to master machine side case design, and machine tools can reasonably determine the main technical parameters; Transmission master machine design and the calculation method; structural design and master the method of calculation, and so on. Design elements include: a parameter to determine the size, movement parameters and dynamic parameters; According to the two sought by the movement parameters and to the transmission ratio, as well structured and testing speed, rendering ageing period; to determine the variable speed drive Group Vice drive ratio gear teeth fixed, pulley diameter, Check triple Top Gear slip whether a collision speed calibration levels of speed error; Drawing drive system diagram.
[来源：http://Doc163.com]
Key words: Machine tool; headstock; transmission system; design
1.1 车床的规格系列和类
车床的种类相对是比较多的，可以按照车床的工作原理以及车床的工作范围进行划分。在本次毕业设计中，我们选择的是车床C6132
为了更好的做好机床的主传动设计，现查相关资料获得以下内容：
下面这个图就是这款机床的外形轮廓以及机床的内部零件组成部分，下面我们对机床的具体组成进行详细的介绍。
1车床尺寸最大的部件就是主轴箱，主轴箱内部又有一些车床本身所需要的传动系统一一些轴。通过主轴箱上面的控制开关就可以很好地对车床的工作流程进行控制，而且还可以使得车床内部的轴的速度进行合理的控制。一般情况下，每一种车床的内部的轴的转动速度都有很多种，通过开关控制可以根据实际的需要对车床的运动速度进行调整。车床内部有一根大轴，这根大轴的直径为二十九毫米，通过这个轴的转动可以实现相应的工作流程。在主轴箱上面还有一些其他机构，比如一些开关按钮，还有一些电机孔，在电机孔上面安装对应的电机，另外主轴箱的高度为七百五十毫米。主轴箱上面还有一个启闭机，启闭机的作用是可以帮助主轴箱中的轴进行快速移动，而且还可以对轴的移动方向进行控制。下面就是主轴箱的外形轮廓图以及每一个零件在车床上的装配位置。 [资料来源：https://www.doc163.com]
[资料来源：Doc163.com]
目录
绪论 1 [来源：http://Doc163.com]
第1章 参数的确定 2
1.1 车床的规格系列和类型 2
1.2 参数确定 4
第2章 主传动运动设计 6
第3章 齿数及带轮直径的确定 10
3.1 齿轮齿数确定的原则和要求 10
3.2 带轮直径的确定 10
3.3 确定齿轮齿数 11
3.4 主轴转速系列的验算 13
3.5 片式摩擦离合器的选择和计算 14
第4章 传动件计算转速及其确定 16
4.1 主传动系统的功率特性及计算转速 16
4.2 其他传动件计算转速的确定 16
4.2.1传动轴的计算转速 17
4.2.2 齿轮的计算转速 17
第5章 传动件的估算和验算 19
5.1 三角带传动的计算 19
5.2 齿轮模数的估算和计算 21
5.2.1各轴计算转速 21
5.2.2各齿轮计算转速 21 [资料来源：https://www.doc163.com]
5.2.3估算 21
5.2.4计算 22
5.3 传动轴的估算和验算 23
5.3.1传动轴直径的估算 23
5.3.2传动轴强度的验算 24
第6章 主传动的结构设计 26
6.1 主轴变速箱装配图 26
6.1.1 滑移齿轮变速机构 26
6.1.2 带轮结构 26
6.1.3 传动轴组件 26
6.1.4 主轴组件设计 27
总 结 29
参考文献 30
致谢 31 [版权所有：http://DOC163.com]
