60型相向式整粒机的设计(含CAD零件图装配图)

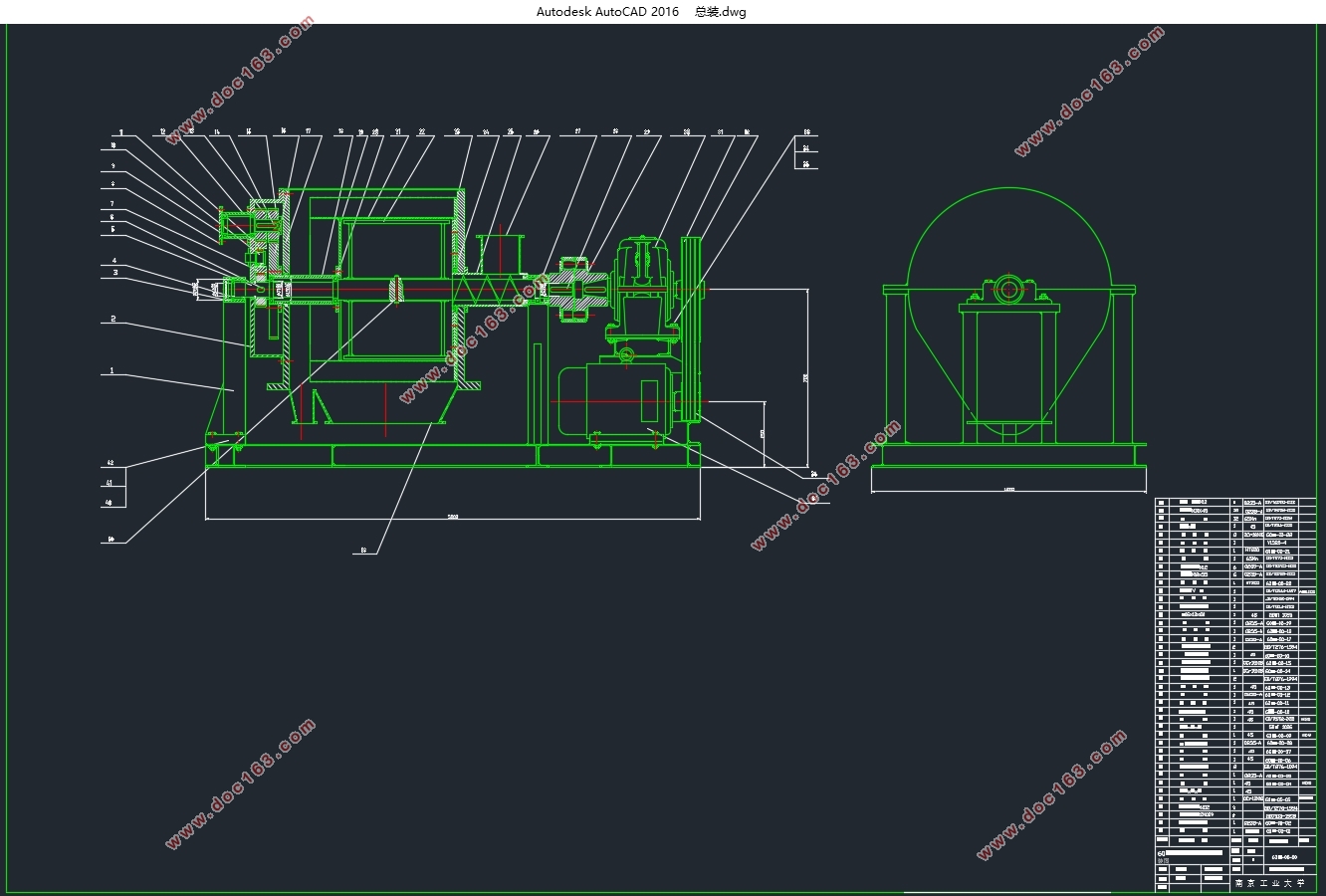

60型相向式整粒机的设计(含CAD零件图装配图)(论文说明书20000字,CAD图5张)
摘要
本文主要内容是关于粉体特性和60型相向式整粒机的设计计算说明。首先，本文大概分为两个部分，第一部分主要从粉体造粒的背景入手详细介绍了粉体技术、粉体造粒技术。在此基础上说明了整粒的实质和几种大致的破碎类型、输送方式。最后是60型整粒机的设计计算说明。整粒机属于现实生产中的粉体造粒设备的后处理机器，其主要功能是将造粒成型的块状分散整理成一定规格的颗粒，使其外观形状满足生产和市场销售的需要。在设计计算说明中根据的整粒机的产量等以知条件对60型相向式整粒机的轴，轴承，联轴器，键等进行选择计算并进行校核，确定其是否满足要求，并根据所确定的数据结合设备的实际情况确定60型相向式整粒机的总体结构的相关尺寸。
此次设计对整粒机的结构和原理进行了认识和研究，参考机械设计所学习的知识，优先根据轴上所要安装的零件进行轴的结构设计,得出60型相向式整粒机的总体结构，完成整粒机的相关计算。
关键词：粉体工程 造粒 破碎 筛分机 输送
Abstract
This article is about the type of powder characteristics and 60 opposing granulator machine design calculation instructions. Firstly, probably divided into two parts,The first part starting from the powder granulation background details of the powder technology Based on this description of the essence of the whole, and several types of substantially broken, transportation methods.Finally, 60 type granulator design calculations described.Whole machine is the production of powder granulation reality of post-processing machinery equipment, and its main function is to lump forming granulation organized into dispersed particles of a certain size, appearance and shape it to meet the needs of production and marketing.According to the description in the design calculations such as the capacity of the whole machine to know the conditions on the 60 type opposite granulator machine shafts, bearings, couplings, keys, etc. choose to calculate and be checked to determine whether they meet the requirements, and data determined according to actual conditions with the device 60 type granulator machine opposite the overall structure of the relevant size.
[资料来源：http://Doc163.com]
The project design is on the whole machine of knowledge and research, reference the knowledge acquired mechanical design, the design should give priority axes to be installed according to the shaft axis of the structural design of parts, drawn 60 type opposite granulator machine's overall structure, complete the whole machine related calculations.
Key words:powdery material;granulation;tattered;screening machine;delivery
目录
摘要 1
Abstract 2
第一章 粉体与粉体技术 6
1.1粉体与粉体技术概述 6
1.1.1粉体定义 6
1.1.2粉体技术 6
1.2粉体技术发展 7
第二章 粉体的性质与性能 8
2.1粉体的几何形态 8
2.1.1粉体的性能 8
2.1.2粉体的粒度及粒度分布 8
2.1.3颗粒形状 9
2.1.4单个颗粒的粒径 9 [资料来源：Doc163.com]
2.1.5颗粒群的平均粒度 10
2.1.6粒度的测定方法 10
2.1.7粉体的力学特征 11
第三章 粉体造粒与整粒的关系 12
3.1造粒概述 12
3.2造粒目的 12
3.3整筛原理 12
3.4破碎与破碎机械 13
3.4.1破碎概述 13
3.4.2破碎机的分类 14
3.5破碎机基础的计算 19
3.6筛分与筛分机械 19
3.6.1筛分的概述 19
3.6.2 筛分条件 20
3.6.3筛分机的分类和选择 22
3.6.4 筛分机械 24
3.7螺旋输送机 25
3.7.1螺旋输送机产品概述 25
3.7.2螺旋输送机主要特点 25
3.7.3螺旋输送机工作原理 25
3.7.4螺旋式输送机的结构 25
3.7.5螺旋输送机整机布置形式 29 [资料来源：Doc163.com]
3.7.6螺旋输送机分类 29
3.7.7螺旋输送机的输送能力 30
3.7.8螺旋输送机的功率 30
3.8整筛机械 31
第四章 60型相向式整粒机设计计算说明 32
4.1螺旋直径的确定 32
4.2螺旋轴的速度 33
4.3螺旋轴的功率 33
4.4破碎部分回转刀的参数计算 34
4.5破碎部分的功率的计算 35
4.6圆筒筛半径的确定 35
4.7圆筒筛功率的确定 36
4.8齿轮传动部分效率的估算 36
4.9所有部分功率的估算 37
4.10轴的选择与校核 37
4.11键的设计与校核 38
4.12轴的设计与校核 39
4.12.1轴的结构设计 39
4.12.2齿轮传递部分的确定 40
4.12.3轴的强度校核 42
4.13轴承的校核与定位 43
[来源：http://Doc163.com]
4.14减速器的选择与校核 44
4.15 V带传动的设计计算 45
4.16带轮的结构设计 48
4.16.1小带轮采用实心式结构 48
4.16.2大带轮的结构设计 49
结束语 50
参考文献 52
致谢 54 [版权所有：http://DOC163.com]
