资料介绍:

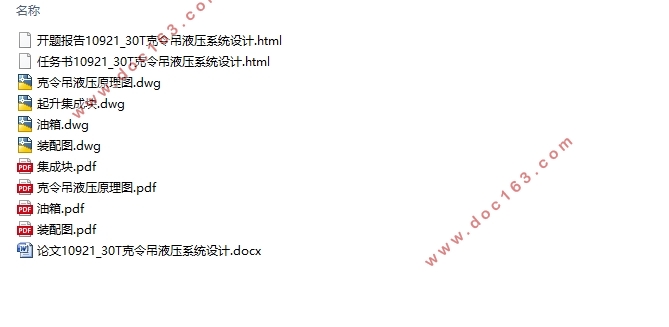

30T克令吊液压系统设计(含CAD液压原理图装配图)(任务书,开题报告,论文说明书20000字,CAD图4张)
克令吊液压系统有三大执行机构,分别是起升机构、回转机构和变幅机构。其基本工作原理是:起升机构通过卷扬机使重物在竖直方向运动,用于提升和下放重物,回转机构使重物在水平方向运动,变幅机构改变起重机的作业范围;三大执行机构不能同时运动,因此使用一台泵就可以满足系统的要求;系统在起升重物时消耗能量,在放下重物时基本不消耗能量,因此系统是周期性的循环工作。
2.1系统主要要求
1)液压马达的输出功率可以根据实际负载大小自动调节,提高系统效率。
2)由于该克令吊液压系统设计后需要放置在起重机内部,因此设计的液压系统泵站所占用的空间要尽可能的小。
3)该系统采用双作用液压两点控制式的的液压马达驱动,当起升机构的载荷小于40%的额定载荷时,液压马达处于小排量工作档位,当起升机构载荷大于40%的额定载荷时,液压马达处于大排量档位。档位的最小排量既要保证系统的作业安全,又要兼顾系统的效率。
4)应当设有比例阀来更为精确的控制重物的起升速度,回转速度和变幅速度。
5)为了防止回转机构发生侧载,回转机构应当采用两台排量相同的液压马达驱动。 [资料来源:https://www.doc163.com]
6)由于起重机油箱散热受到限制,采用的是风冷式的散热方式使系统处于正常的工作环境区间。
7)利用液压系统的控制功能,设计的系统要保证三大执行机构不能同时工作。
8)为了保证系统在发生故障时能够将没有完成起升的重物安全下放,该系统安装了手动紧急处理机构。
9)起升机构和变幅机构在下降时应当设法控制下降的速度不至于过快,保证工作人员和设备的安全。
10)应当设有紧急停止开关
  [来源:http://Doc163.com]

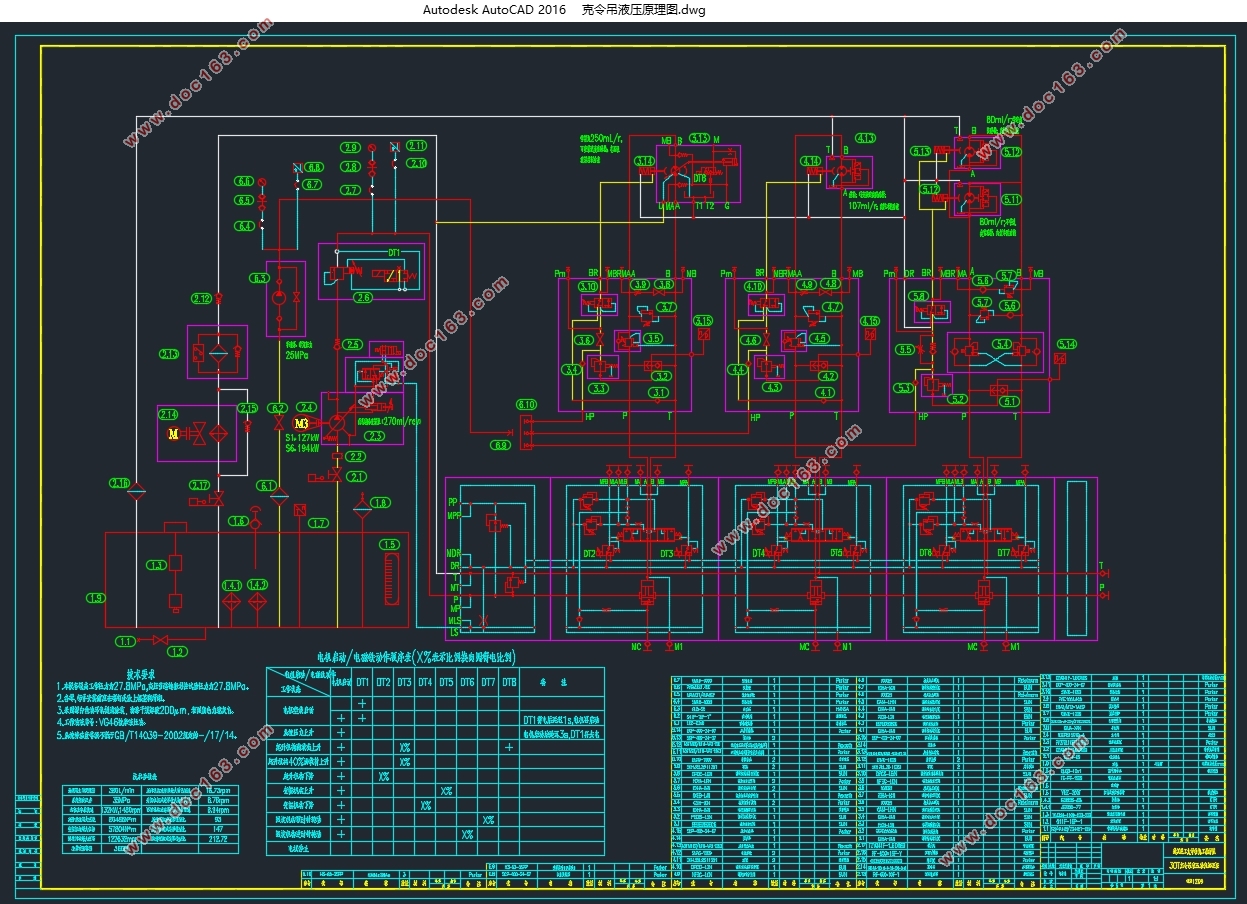

30T克令吊液压系统设计(含CAD液压原理图装配图)

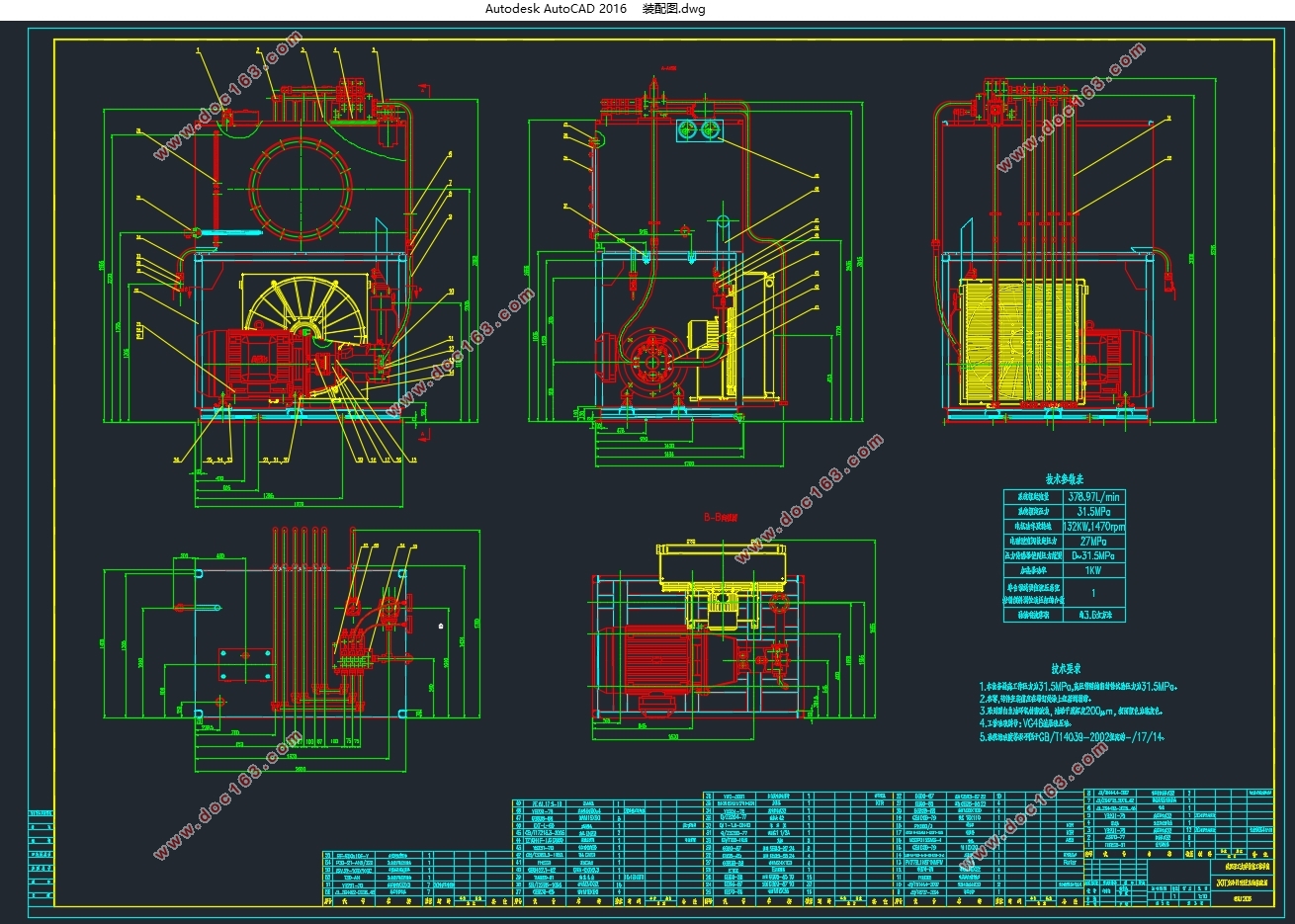

30T克令吊液压系统设计(含CAD液压原理图装配图)
30T克令吊液压系统设计(含CAD液压原理图装配图)
30T克令吊液压系统设计(含CAD液压原理图装配图)


目录
ABSTRACT    4
第1章绪论    3

[资料来源:http://www.doc163.com]

1.1克令吊概述    3
1.2国内外发展现状及未来发展趋势    4
1.2.1 液压系统的发展现状与发展趋势    4
1.2.2克令吊液压起重机发展趋势    5
1.3设计的目的及意义    5
1.4本章小结    6
第2章液压系统拟定    7
2.1系统主要要求    7
2.2系统原理拟定    8
2.2.1开式系统与闭式系统的选择    8
2.2.2液压泵类型的选择    8
2.2.3液压马达类型的选择    9
2.2.4系统调速方式的的选择    10
2.3 本章小节    10
第3章液压系统设计计算    11

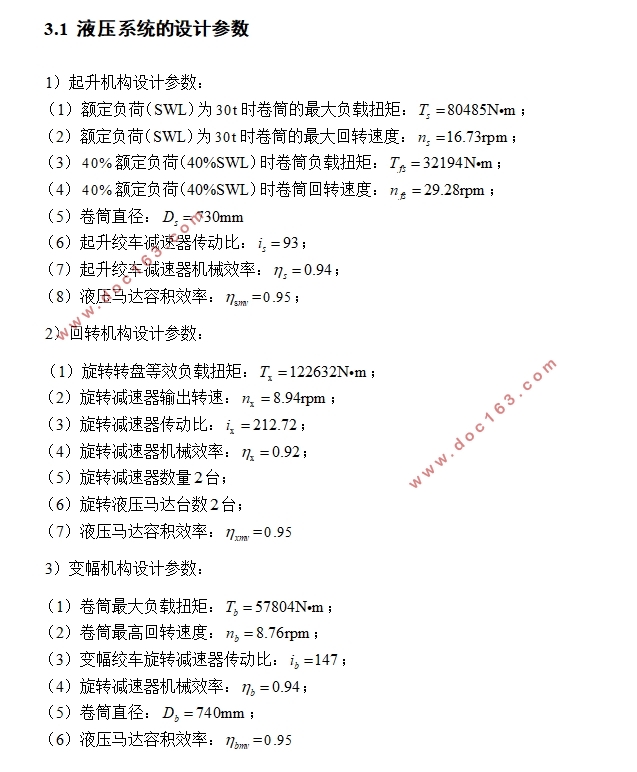

3.1 液压系统的设计参数    11
3.2液压系统负载计算    12
3.3 液压马达主要参数计算    13
3.4液压泵和电动机的选择    16
3.5系统确定与分析    19
3.6 本章小结    25 [资料来源:www.doc163.com]
第4章液压系统结构设计    26
4.1 管路的计算    26
4.2确定油箱有效容积    27
4.4 液压集成块设计    28
4.3系统主要结构设计    30
4.4本章小结    33
第5章液压系统性能验算    34
5.1验算回路中的压力损失    34
5.2液压系统发热温升计算    35
5.3本章小结    36
第6章系统仿真分析    37
6.1 负载敏感泵性能分析    37
6.2 液压起升机构分析验算    42
6.3 液压系统性能的该进    45
6.3.1液压系统原理的该进    45
6.3.2 液压系统结构的该进    45
6.4本章小结    45
第7章系统经济性分析    47
第8章总结与展望    48
8.1 总结    48
8.2展望    48
致谢    50
参考文献    51 [版权所有:http://DOC163.com]
