饲料振动筛的设计(含CAD零件图装配图)

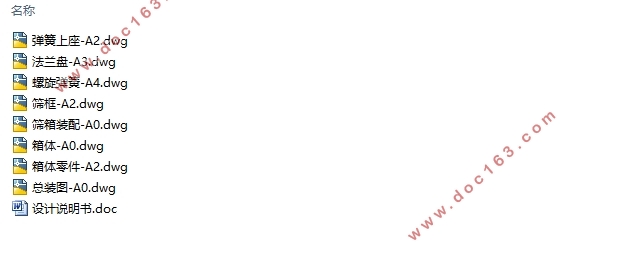

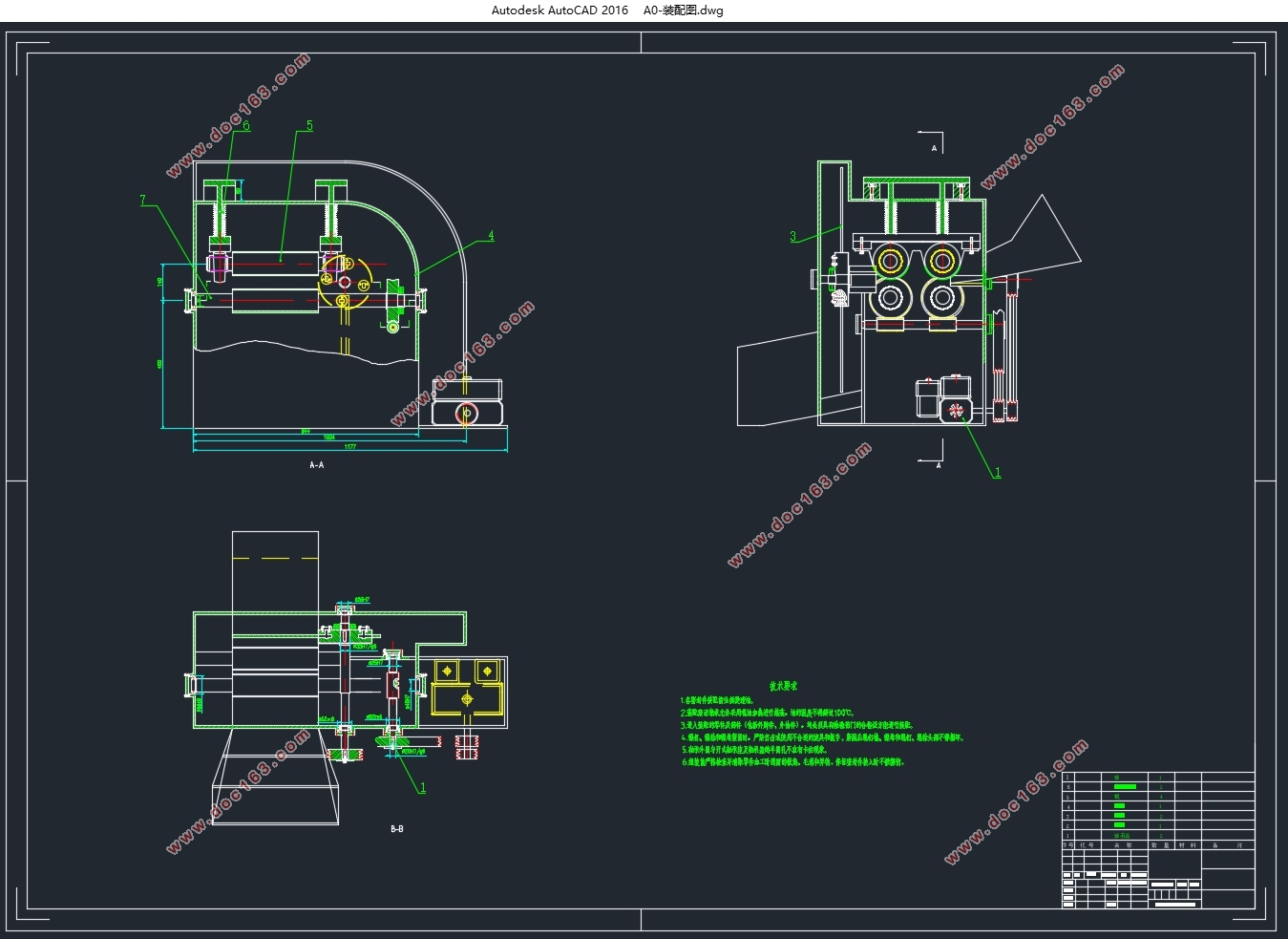

饲料振动筛的设计(含CAD零件图装配图)(论文说明书9000字,CAD图8张)
振动筛的研究不断地向着标准化、系列化、通用化发展，并引入现代化设计手段，采用新材料、新技术、新工艺，其目的在于不断扩大筛机应用领域，满足国民经济建设发展的需要，并担当对外出口的任务。
动物饲料经过粗加工后，成品的规格往往是不均匀的，这时就需要使用设备将加工好的饲料进行筛选，筛选后将不合格的饲料再加工，以达到合格。本文的课题就是设计一种筛选饲料的设备。饲料的筛选可以分为好几种不同的形式，本设计选用普通筛选方法。振动筛的工作原理是通过振动电机提供动力，将饲料通过输送带与筛选板产生交互，筛选板上存在大小一定的孔洞，小于孔洞的饲料就会透过孔洞来到另一侧。这样就实现了饲料的大小筛选。本设计的主要特点是要求结构简单、易拆装，可以有效的提升工作效率，降低人工成本。
关键词：振动筛；设计；筛箱；振动电机；电机
3.1 筛面倾角
筛选机的筛面通常要做一个斜面，这样可以让筛选机的工作效率保持在高效的水平，同样，斜面的角度不同，筛选速度也会有不同的变化。所以把筛选机的其他参数都确定好以后，就可以通过调整筛面的倾斜角度来使设备的侧重点不同。当倾斜角大时，筛选的速度快，但是筛选的质量会比较差。很多小颗粒来不及被筛选就会完成筛选工作。反之，倾斜角度小了，筛选的速度会慢，但是筛选后的质量会比较高。所以，这时就需要根据工况来选择一个合适的倾角。查阅文献资料，筛面的倾斜角度有以下几个推荐值：

[资料来源：http://Doc163.com]

单轴振动筛用于提前分级： =2025°；
单轴振动筛用于最终分级： =12.5~20°；
双轴振动筛或共振筛用于分级： =0~10°；
双轴振动筛或共振筛用于脱水、脱介： = -5~0°。
由于是双轴振动筛，选取 =8°；
  [资料来源：www.doc163.com]

目    录
摘    要    I
Abstract    II
第一章 绪 论    1
1.1引言    1
1.2 振动筛选机的基本介绍    1
第二章 振动筛选机的总体设计    4
2.1 激振器类型的确定    4
2.2 振动筛的工作原理    4
2.3 隔振系统的选择    5
2.4筛箱及筛面    6
2.5 筛选机支撑部分    8
第三章 零部件设计计算    10

[资料来源：http://doc163.com]

3.1 筛面倾角    10
3.2振动次数的计算    10
3.3 隔振弹簧的设计    11
3.3.1初算弹簧所承受的载荷    11
3.3.2弹簧直径的设计    12
3.3.3弹簧的刚度和变形计算    13
3.3.4弹簧的校核    15
3.3.5结构参数的计算    15
3.3.6疲劳强度校核    15
3.3.7校核设备稳定性    16
总 结    17
致 谢    18
参考文献    19
