布料折叠机的设计(含CAD零件图装配图,SolidWorks三维图)

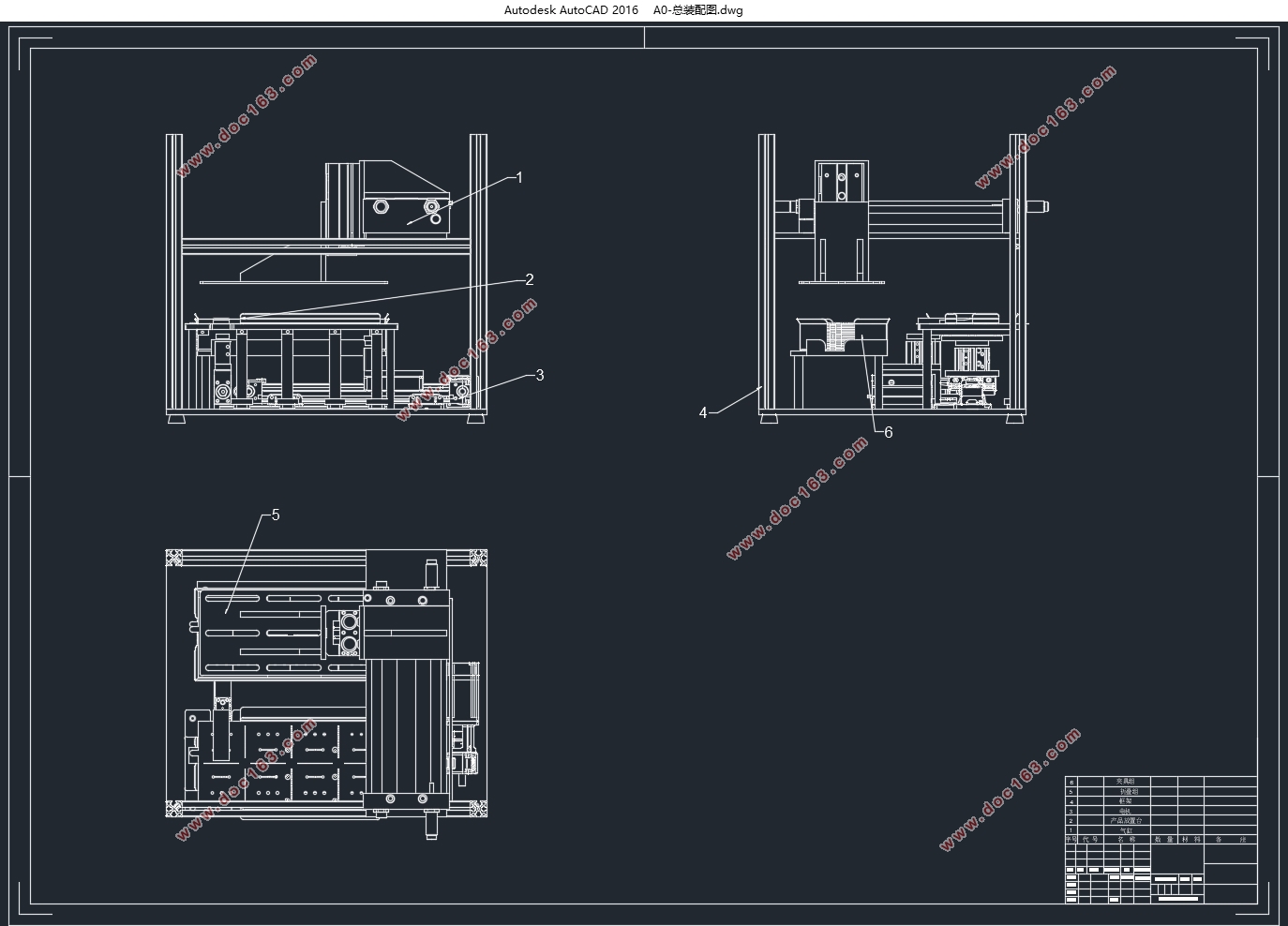

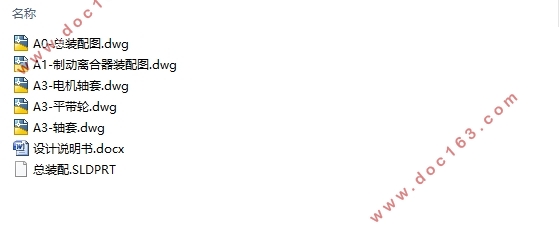

布料折叠机的设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书14000字,CAD图5张,SolidWorks三维装配图)
总体方案设计
本文的主要内容是针对一款布料自动折叠机的机械结构进行设计选型和计算校核。通过查阅文献资料，对布料自动折叠机的点击选型，传送带轮的选型和计算，传送齿轮的结构参数进行计算和校核。

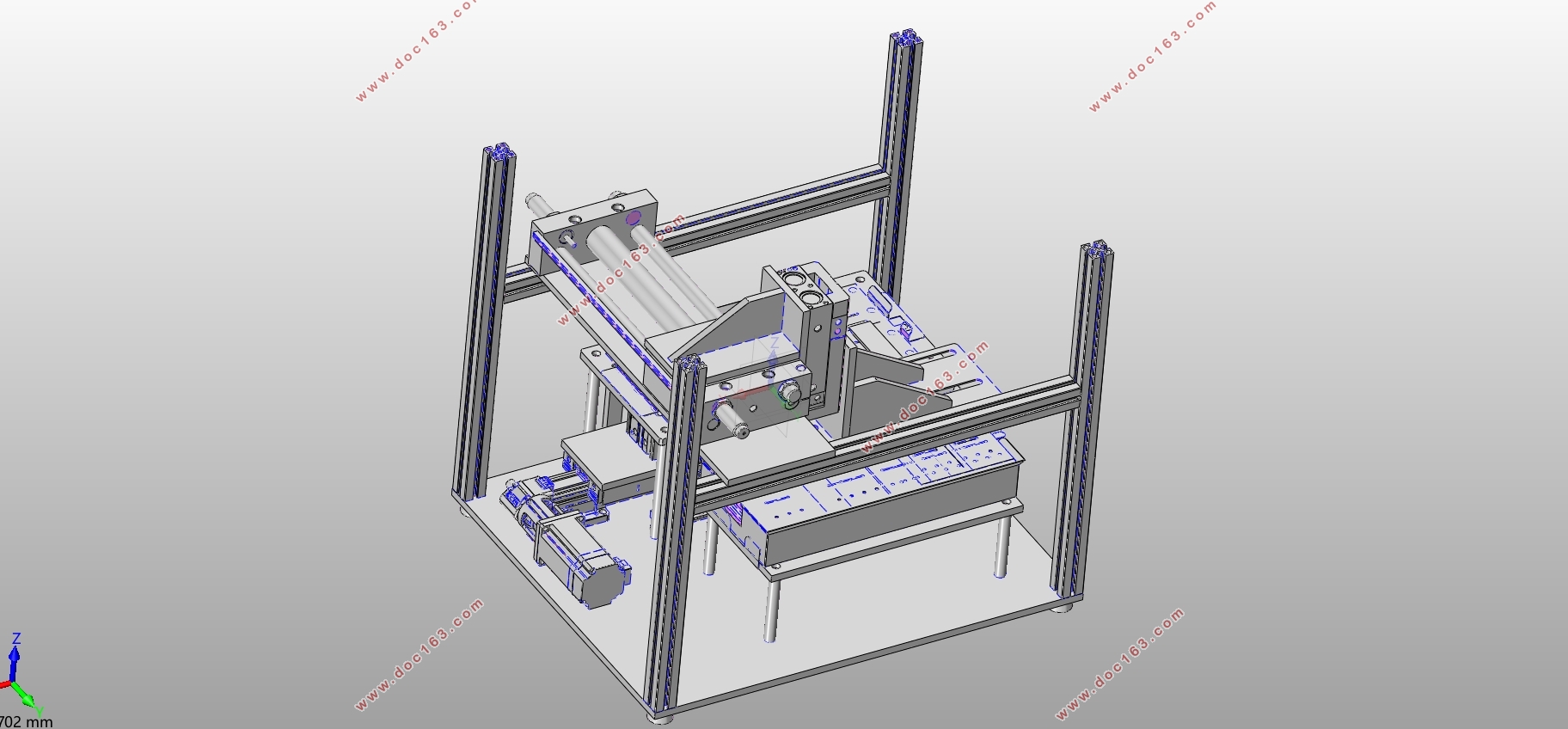

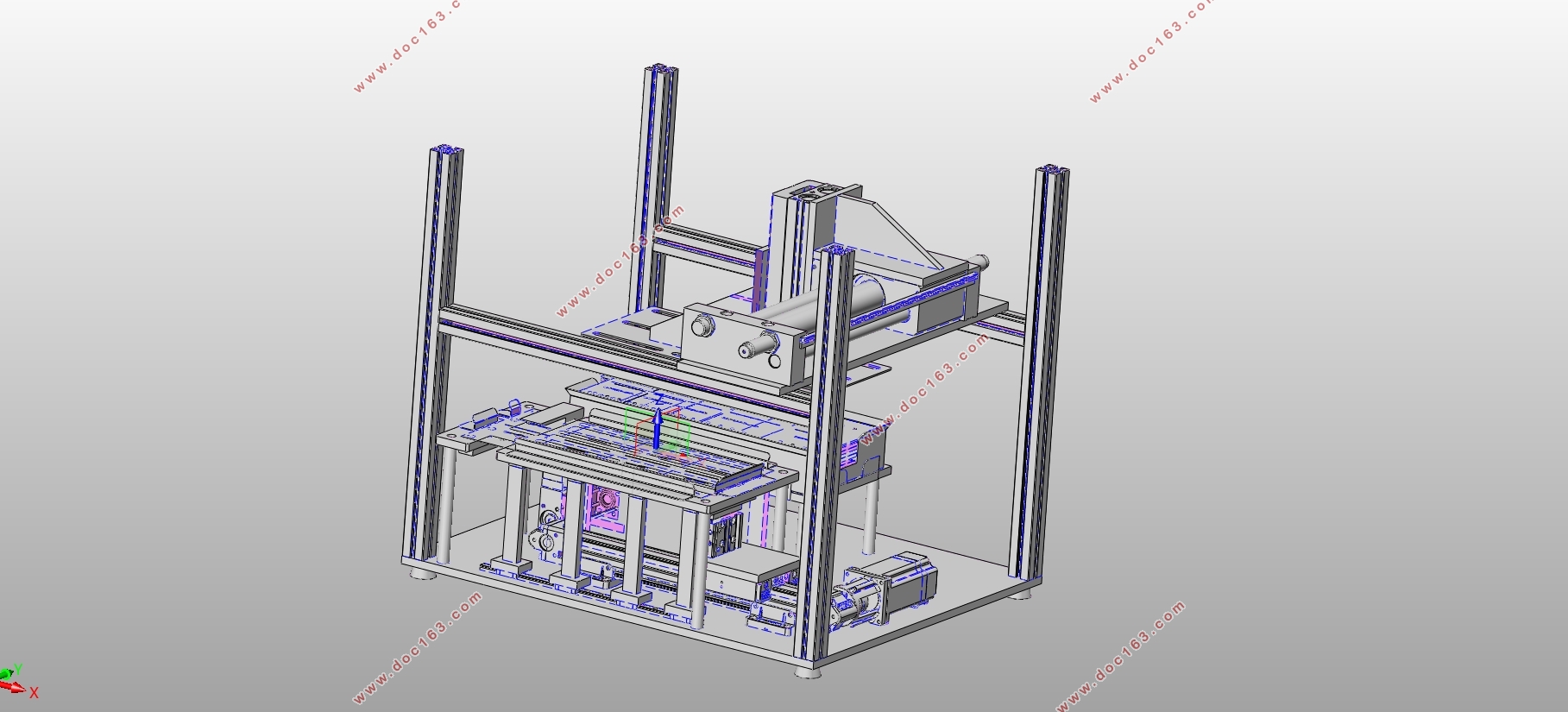

本文的设计结构如下图所示，主要通过两条传送带对布料进行传送，传送带的运动是靠着电机驱动的。通过传送带，将布料输送到折叠机上，当布料到达传送带的中间位置时，其中一条传送带会进行反转，这样布料就会从两条传送带中间的缝隙落下，实现布料的第一折。缝隙下方的摆动折叠机构是一个双摇杆机构，在摆动折叠机构上的连架板是由铁板焊接而成。当完成第一折的布料从上方传送带的缝隙掉落到连架板上后，通过电机的正反向驱动，布料会先平铺在滚筒上，然后在滚筒上进行合并，完成布料的第二折。完成第二折后，布料会从出货通道中滑出，完成整个折叠作业。该种方案结构简单，拆装方便，安全系数高。是一种可行性较高的方案。

  [资料来源：https://www.doc163.com]

目录
摘 要    1
ABSTRACT    2
第一章 绪论    4
1.1 引言    4
1.2国内外研究现状    5
第二章 总体方案设计    8
第三章 主要零部件设计    10
3.1带轮的设计    10
3.2齿轮的设计    14
3.2.1边缘传动用齿轮的材料    14
3.2.2 大齿圈直径的确定    15
3.2.3 齿形的确定    15
3.2.4 模数的确定    16
3.2.5齿轮强度校核    16
3.2.6齿轮速比的确定    19
3.2.7齿数的确定    19
3.2.8齿轮各部分几何尺寸的计算    20

[资料来源：www.doc163.com]

3.2.9齿圈与磨体的联接    21
3.2.10大齿圈的结构设计    22
3.3轴的设计    24
3.3.1选择轴的材料    24
3.3.2输出轴上的功率 ,转速 和扭矩     24
3.3.3求作用在齿轮上的力    24
3.3.4轴径的初步估算    25
3.3.5小齿轮轴的结构设计    25
3.3.6 轴的强度的精确校核    26
3.3.7连接轴的结构设计    28
第四章 程序控制设计    29
4.1 PLC简介及选择    29
4.1.1 PLC简介    29
4.1.2可编程控制器（PLC）的选型    31
总结    34
参考文献    36
致谢    38
