半自动台式捆扎机设计(含CAD零件图装配图)

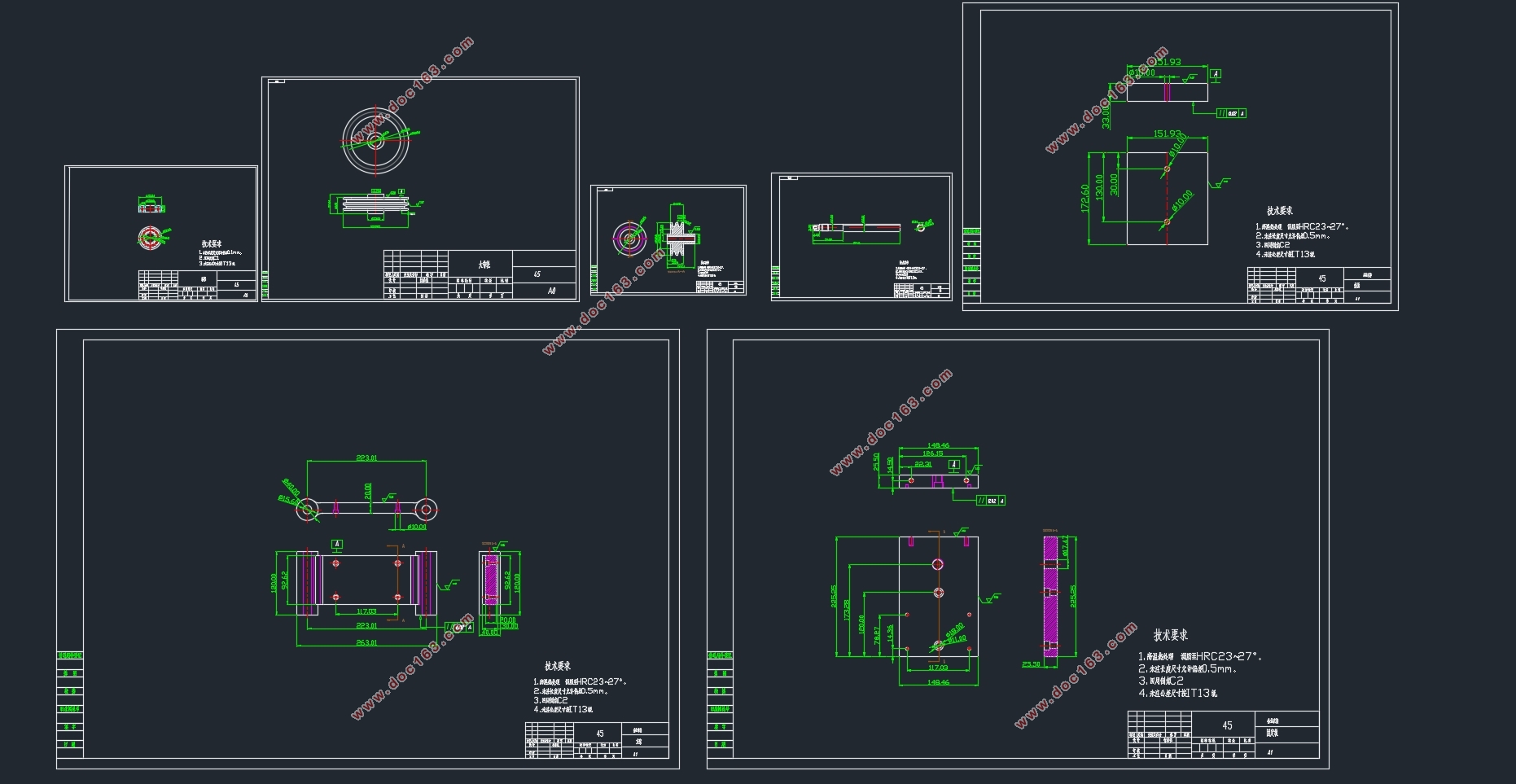

半自动台式捆扎机设计(含CAD零件图装配图)(论文说明书10000字,CAD图纸8张)
3研究方案
1 总体方案
半自动台式捆扎机主要由焊接凸轮轴连接、转轴连接机构、动力装置和电机旋转机构五部分组成。其总体设计方案如图4-1所示。转轴和焊接凸轮轴连接旋转装置连接在一起，由马达提供动力，使焊接凸轮轴连接能实现旋转和转动松开的操作。电机旋转机构以及转轴连接机构其动力也是由动力装置提供来使支架产生相应动作。
主要参数：
1）打包速度：≤3秒/道
2）紧缩力：>80公斤
3）打包pp（聚丙烯）带宽度：12mm-15mm
4）机器重量：<300公斤
5）打包物尺寸（宽×高）：100×100至500×450 mm
6）总功率：<300W


[资料来源：www.doc163.com]

目  录
摘要    2
一、    绪论    5
1. 国外研究现状    5
2. 国内研究现状    6
3研究方案    6
4计算机辅助技术    7
二、    半自动台式捆扎机材料介绍及选择    10
三、半自动台式捆扎机主要零部件设计计算    12
1、半自动台式捆扎机断面设计方式    12
2、整体支架强度的计算    13
3、支撑架变形度计算    16 [资料来源：www.doc163.com]
四，焊接凸轮轴连接的设计方法：    17
1 焊接凸轮轴连接旋转装置    17
2焊接凸轮轴连接的设计    18
3、焊接凸轮轴连接中央断面设计    19
五，顶块机构的设计：    20

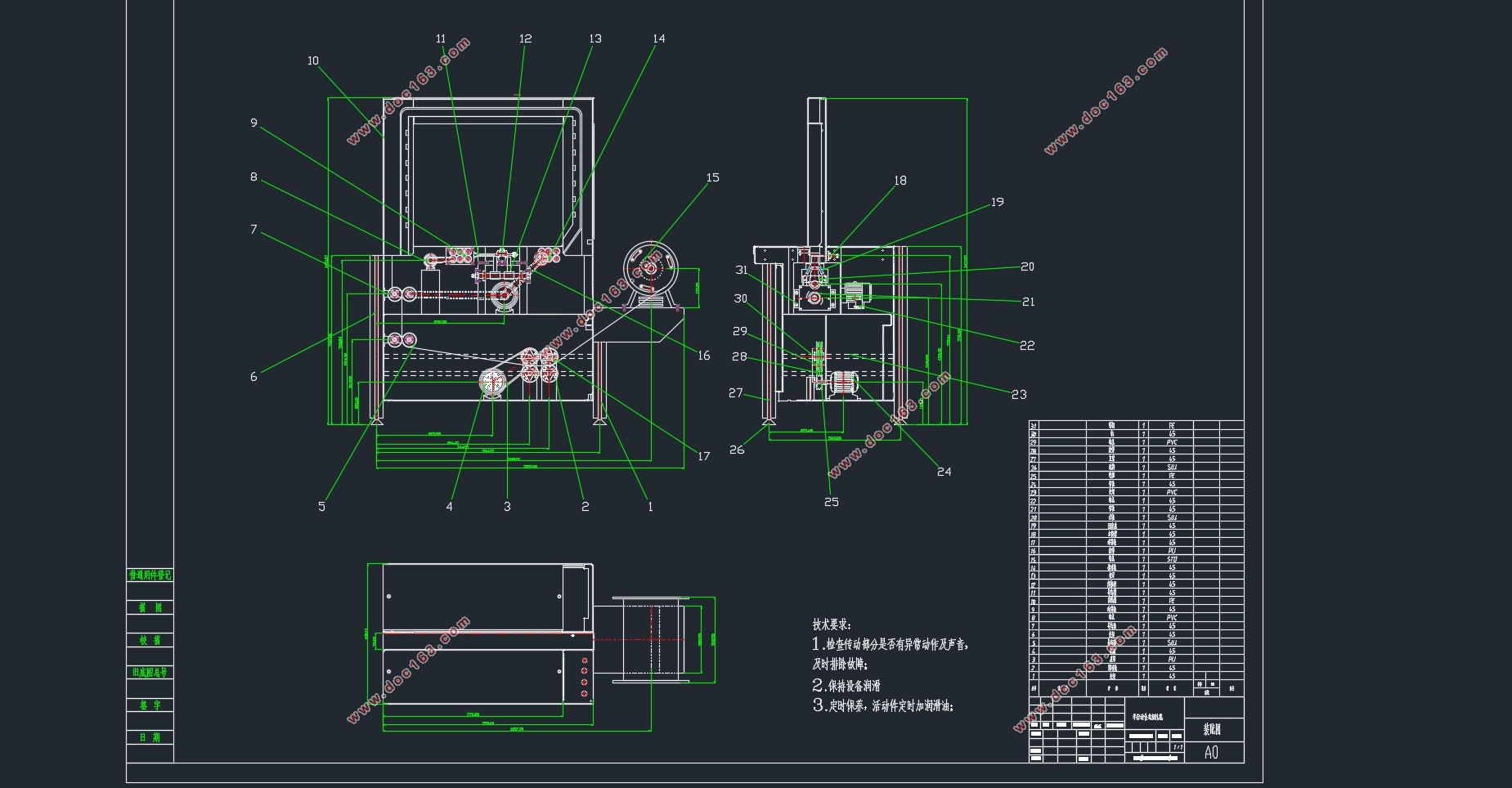

六、半自动台式捆扎机装配图    21
七、轴套与轴的零件的设计计算    21
7.1计算工作循环中的最大载荷    21
7.2 轴的设计计算    24
1  电机轴的设计计算    24
2 .轴的结构设计    25
3  轴的强度计算    25
4 主动电机轴的设计计算    26
7.3传动结构及设计    27
八、半自动台式捆扎机的组装要求及操作方式     30
1、半自动台式捆扎机的安装注意事项    30
2，半自动台式捆扎机的试验要求    30
致谢    31
参考文献    32
