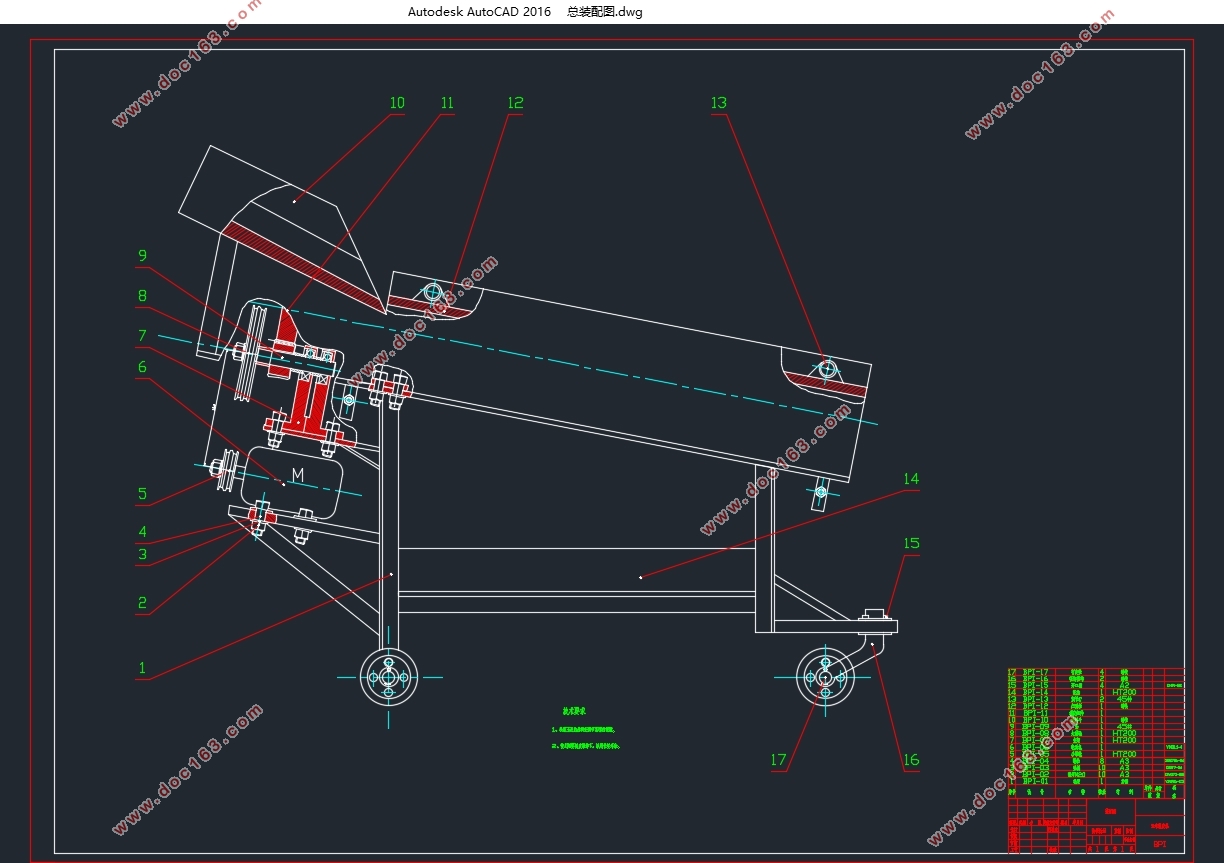

新型玉米剥皮机的设计(含CAD零件图装配图)

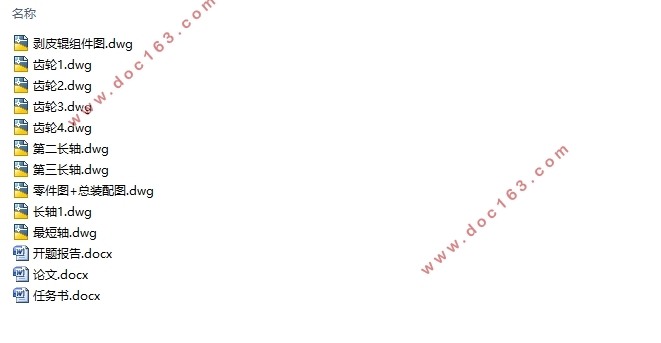

新型玉米剥皮机的设计(含CAD零件图装配图)(任务书,开题报告,说明书8000字,CAD图10张)
本文的主要研究内容
    玉米剥皮机传动系统的设计；
    玉米剥皮机剥皮装置的设计；
    玉米剥皮机传动装置的其他部件设计；
    计算传动的各种参数，分析剥皮机的工作原理；
    电机的选用。
    完成玉米剥皮机机架的设计，设计机架的链接；
玉米剥皮机主要有剥皮机构、压送器和果穗分布装置等组成。
    玉米剥皮机主要部件为剥皮辊，其作用是清除茎叶混合物和剥掉果穗苞皮。其原理是相对旋转的一对辊子抓取并剥掉在其上运动的果穗的苞皮，同时将苞皮和茎叶混合物拽到辊下，剥掉苞皮。剥皮辊间隙由压缩弹簧保证，不用经常调整。
    压送器对改善果穗苞皮质量，提高苞皮装置生产率是极其重要的，它把果穗压向剥皮辊表面，从而增大剥皮辊对果穗的摩擦力，并促使苞皮蓬松和使剥皮辊更好的抓取苞皮，而后周期性地放松压向剥皮辊上的果穗，以使其能绕轴转动，从而使果穗四周的苞皮与剥皮辊接触，促使果穗在剥皮时翘起来，这样有利于避免果穗端部掉粒。因为本机采用全橡胶剥皮辊，辊面带有螺纹凸棱，左右辊互相啮合，成对使用，由于橡胶摩擦系数较大，因此不必另加压制器。

    分布装置的作用是把果穗沿剥皮机均匀分布，并使果穗轴线沿着沟槽，本机采用的手动送料装置，其进料斗的滑板具有分布装置的功能。另外设计美观实用的机架和机体，通过合理的配套，组装和改良就可以设计出经济实用的玉米剥皮机。
