五自由度工业送料机械手的设计(含CAD零件图装配图)
资料介绍:

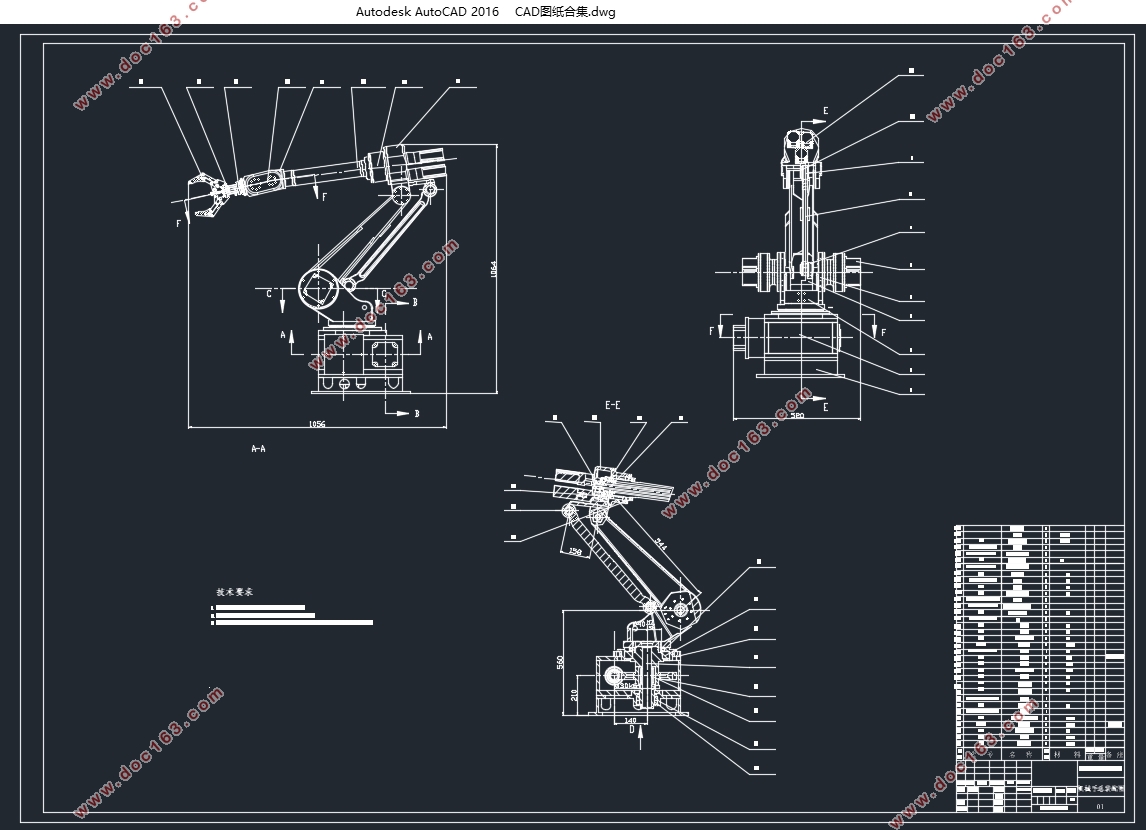

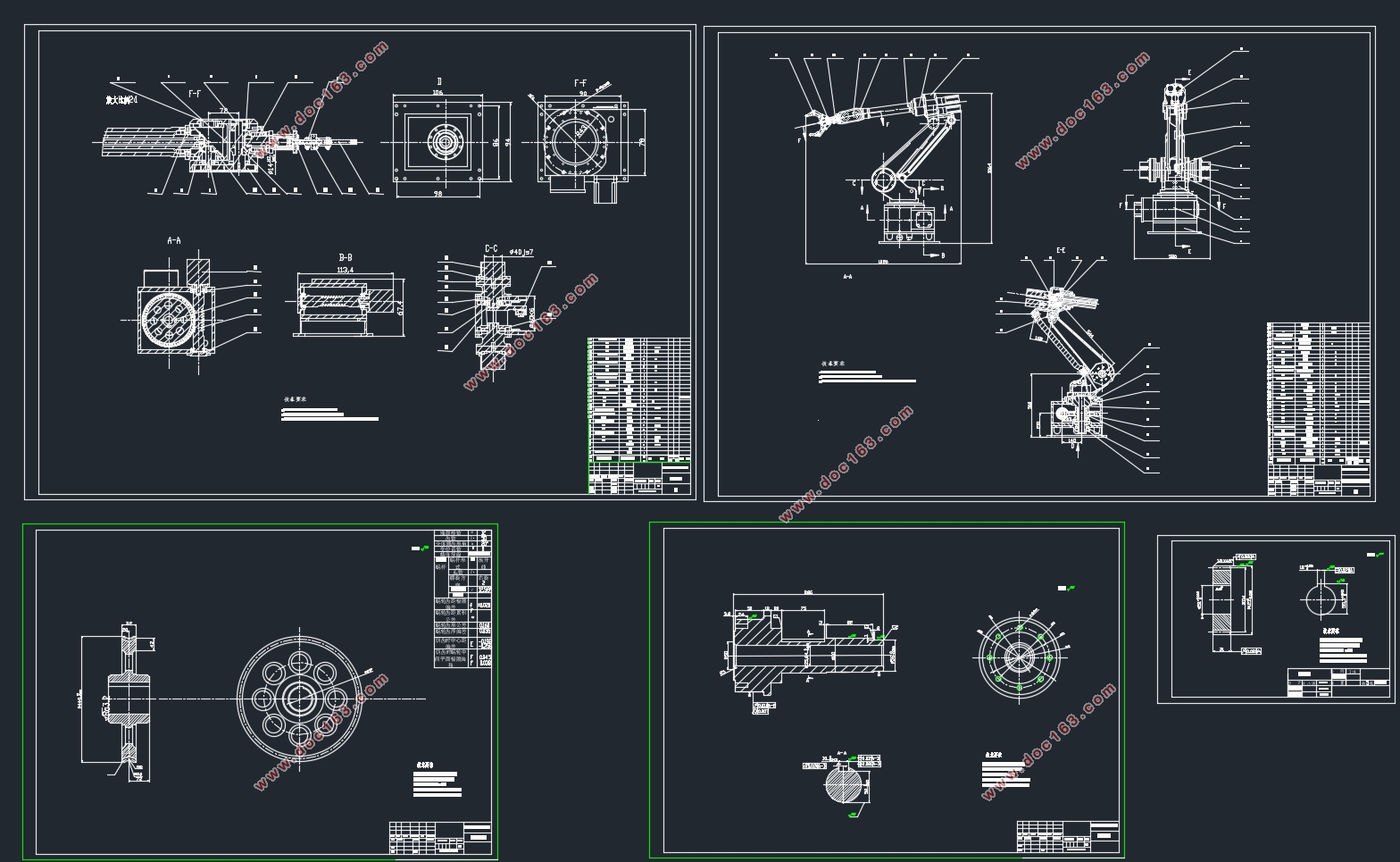

五自由度工业送料机械手的设计(含CAD零件图装配图)(论文说明书17000字,外文翻译,CAD图6张)
机械手主要技术指标
根据机械手的工作要求,其应满足以下技术指标:
1:工件负载>0.5Kg;
2:自由度数:5;
3:末端抓取定位精度<3mm;
[资料来源:Doc163.com]
4:各关节转速<5rpm。
本课题研究的机械手是五自由度的机械手,有三部分组成包含执行机构、驱动机构、控制机构。运动包含手抓张合、手爪回转、手臂伸缩、手臂回转、手臂升降5个主要运动。
[资料来源:http://Doc163.com]
目录
摘 要 I
[来源:http://Doc163.com]
ABSTRACT II
1 绪论 4
1.1 工业机器人的历史、现状及应用 4
1.2 我国的工业机器人 6
1.3 机器人发展趋势 7
1.4 本课题研究的目的与意义 7
1.5 机械手简介 8
1.6运动学分析的常用方法 9
1.7 本课题主要研究内容 9
2 机械手的总体结构设计 10
2.1 引言 10
2.2 机械手主要技术指标 10
2.3 执行机构 10
2.3 本章小结 11
3 机械手的三维建模 12
3.1 软件介绍 12
3.2 机械人总体外形设计 12
3.3 谐波减速器的设计 13
3.3.1 谐波减速器 13
3.3.2腰部结构设计 16
3.3.3 大臂结构设计 17 [资料来源:http://www.doc163.com]
3.3.4 连杆结构设计 18
3.3.5 小臂结构设计 20
3.1 机械手前端结构的设计 22
3.5本章小结 23
4 机械手手爪的设计计算 24
4.1 手爪设计基本要求 24
4.2 典型的手爪结构 24
4.3机械手手抓的设计计算 24
4.3.1选择手抓的类型及夹紧装置 24
4.3.2 手抓的力学分析 24
4.3.3 夹紧力及驱动力的计算 25
4.3.4 手爪夹持范围计算 27
4.4 机械手手爪夹持精度的分析计算 27
4.5 手指夹紧液压缸的尺寸参数的确定 28
4.6 本章小结 29
5 运动学与动力学分析 30
5.1 引言 30
5.2 关节型机器人二指平动手爪运动学仿真 30
5.3 机械手UG仿真 35
5.4 本章小结 35
[资料来源:https://www.doc163.com]
6 技术经济分析 37
6.1 技术分析 37
6.2 经济分析 38
结论 40
参考文献 42
外文文献 44
中文翻译 48
致谢 51
[来源:http://www.doc163.com]
