三自由度可移动小车焊接机器人的结构设计(含CAD零件图装配图)

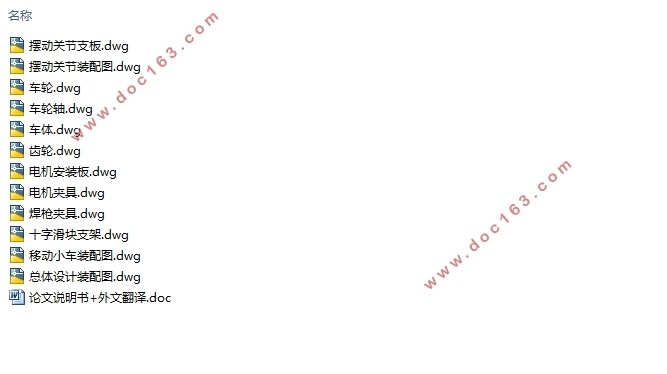

三自由度可移动小车焊接机器人的结构设计(含CAD零件图装配图)(论文说明书24000字,外文翻译,CAD图12张)
摘  要
工业水平不断的发展，大型焊接结构件的应用越来越广泛，其中多数的焊接工作必须在现场工作，如集装箱波纹板焊接机器人、大型舰船舱体、甲板的焊接、大型球罐(储罐)的焊接等。在这种焊接场合下，焊接机器人只要适应焊缝的变化，就可以提高焊接自动化的水平。所以将机器人技术和焊缝跟踪技术结合可以更好地达成大型结构件野外作业的自动化焊接的目标。本课题要达成机器人运动学的逆解、车体的总体设计、电机的选择等目标。从机器人运动学逆解的角度完成一个周期内的运动学逆解，得出三个关节应按照何种运动规律进行活动，还有关节运动之间的函数关系，从而完成对整个三自由度机器人的总体设计。经过对小车的受力分析，设计车轮、车体。依据实际操作中碰到的问题完成对电机的选择。最后对齿轮进行校核，保证齿轮能够完成具体的操作要求。
关键词：三自由度；机构设计运动学逆解；强度校核；
Structure design of three-degree-of-freedom movable welding robot
Abstract
The continuous development of the industrial level, the application of large-scale welded structural parts is more and more extensive, most of the welding work must be on-site, such as container corrugated plate welding robots, large ship cabins, deck welding, large spherical tanks (storage tanks) ) Welding etc. In this welding situation, as long as the welding robot adapts to the changes in the welding seam, it can improve the level of welding automation. Therefore, the combination of robot technology and welding seam tracking technology can better achieve the goal of automatic welding of large structural parts in the field. This topic is to achieve the inverse solution of robot kinematics, the overall design of the car body, and the selection of motors. From the perspective of the inverse kinematics of the robot, complete the inverse kinematics within a cycle, and obtain the motion rules of the three joints according to the movement, and the functional relationship between the joint movements, thus completing the overall design of the entire robot . After analyzing the force of the car, design the wheel and car body. Complete the selection of the motor based on the problems encountered in actual operation. Finally, check the gears to ensure that the gears can complete the specific operation requirements.Abstract

[资料来源：https://www.doc163.com]

[资料来源：https://www.doc163.com]
目  录
摘  要    I
Abstract    II
1  绪论    1
1.1 选题的依据及意义    1
1.1.1  选题的依据    1
1.1.2  选题的意义    2
1.2  研究现状及发展趋势    3
1.2.3  移动焊接机器人的研究现状及发展趋势    7
1.2.4  移动焊接机器人的研究现状及发展趋势    8
1.2.5  焊接机器人机构设计的研究现状及发展趋势    11
1.2.6  运动学分析的常用方法    13
1.3  本课题的研究设计内容及方法    13
1.3.1  三自由度焊接机器人机构运动学分析    14
1.3.2  焊接机器人结构设计    14
1.4  课题的完成情况    15
2  焊接机器人机构运动学分析    16
2.1  运动学分析数学基础-齐次变换（D-H变换）    16
2.1.1  齐次坐标    16 [资料来源：Doc163.com]
2.1.2  齐次变换    17
2.2  变换方程的建立    17
2.2.1  机构运动原理    17
2.2.2  运动学模型    18
2.3  运动学分析处理方法    20
2.3.1  替换处理    20
2.3.2  衔接处理    20
2.3.3  逆解函数    21
2.4  逆解过程    21
2.4.1  AB段（过渡段1）    21
2.4.2  BC段（波内斜边段1）    25
2.4.3  CD段（过渡段2）    26
2.4.4  DE段（直线段1）    29
2.4.5  EF段（过渡段3）    30
2.4.6  FG段（波内斜边段2）    33
2.4.7  GH段（过渡段4）    34
2.4.8  HI段（直线段2）    37
2.5  结论    38
3  结构设计    40
3.1  小车行走结构设计    42 [资料来源：http://Doc163.com]
3.1.1  车体结构方案的比较与选择    42
3.1.2  小车驱动电机功率的确定    43
3.1.3  结构设计里齿轮校核    47
3.1.4  结论    50
3.2  Y轴设计    50
3.2.1  Y轴方案设计    50
3.2.2  同步带结构设计    51
3.2.3  Y轴电机选型计算    53
3.2  摆动关节电机选择    54
3.3  结论    55
结束语    57
参考文献    58
附  录    61
外文文献    62
中文译文    69
致  谢    73 [资料来源：http://Doc163.com]
