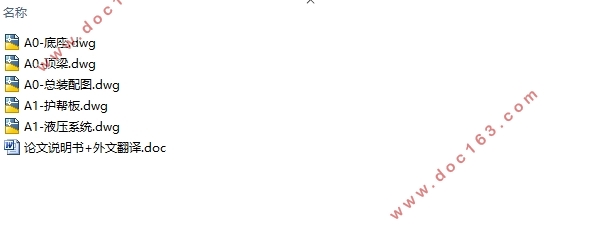

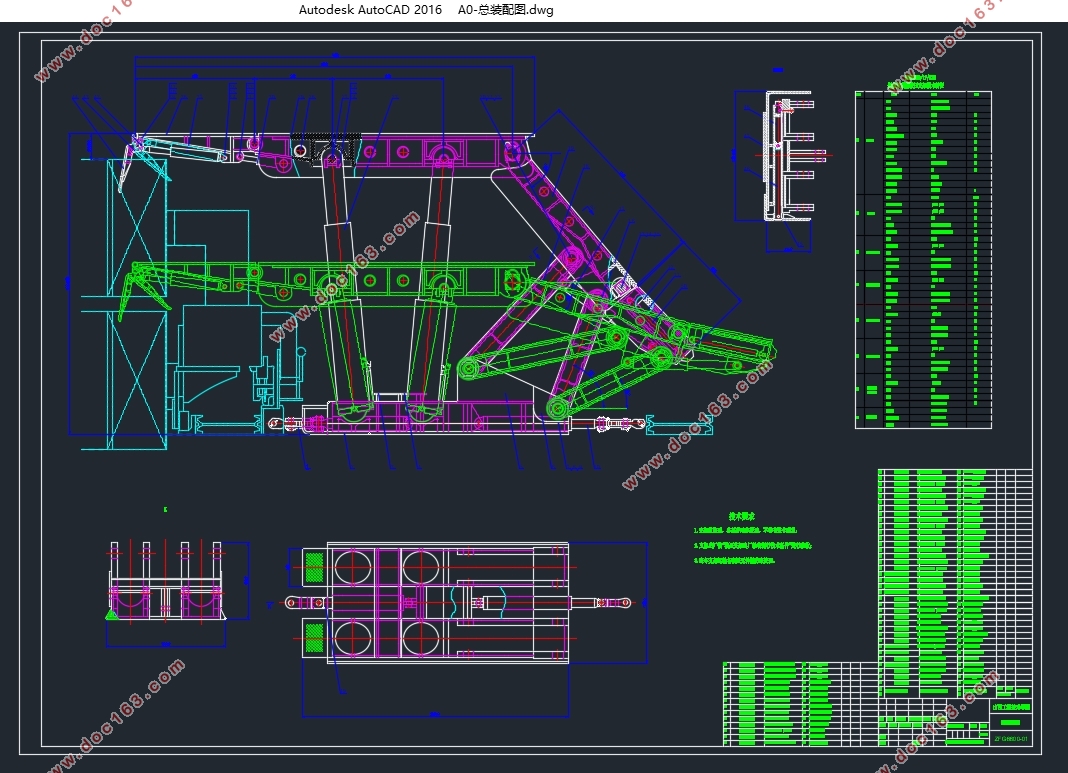

放顶煤液压支架设计(含CAD零件图装配图)(论文说明书27000字,外文翻译,CAD图5张)
摘 要
采煤综合机械化，是加速我国煤炭工业发展，大幅度提高劳动生产率，实现煤炭工业现代化的一项战略措施。综合机械化不仅产量大，效率高，成本低，而且能减轻笨重的体力劳动，改善作业环境，是煤炭工业技术的发展方向。而液压支架是综合机械化采煤方法中最重要的设备之一。
液压支架主要有以下几个基本部分组成：顶梁，底座，液压支柱，千斤顶，掩护梁，四连杆机构。设计要遵从支护性能好、强度高、移架速度快、安全可靠等原则。
在支撑掩护式的设计中，前梁、主顶梁、掩护梁和立柱等结构件的设计是重点。本论文介绍了液压支架的结构、类型、工作原理、目的及要求，对掩护使液压支架作了详尽的分析和介绍，讲述了这种支架的设计方案和用途。
关键词：液压支架; 支护; 四连杆机构; 顶梁; 掩护梁；结构设计。
Design of ZFG6600/17/32H Top Coal Caving Hydraulic Support
Abstract
The comprehensive mechanization of coal mining is the zcceleration coal industrial development of our country , raises labor productivity substantially, realizes the modern a strategic measure of coal industry. Synthesize mechanization not only output big, efficiency has low cost high and can alleviate heavy physical labor and improvement working environment, is the technology of coal industry develop direction. Hydraulic support is one of the comprehensive most important equipment in the mechanization method of coal mining.
Hydraulic support major from some following basically partial compositions: Top beam, screens beam and 4 linkage mechanisms, side fender, base, prop. Design to follow protect performance good, strength is speed high, move rapid, safely reliable etc. principle.
In the design course that the type of supports cover type, the design of canopy and caving shield and props is key. This paper has introduced requirement, type, working principle, characteristic, purpose and the structure of hydraulic support, for screening type hydraulic pressure support have made detailed analysis and introduction, have narrated use and the scheme of this kind of support.
Keywords: hydraulic support; shoring; 4 linkage mechanisms; canopy; caving shield; hydraulic legs or props; structure design.
3.2.1 支架的高度和支架的伸缩比
1.支架高度
支架高度的确定原则，一般应首先确定支架适用煤层的平均采高，应根据所采煤层的厚度，采区范围内地质条件的变化等因素来确定，然后确定支架高度对于大采高支架，按下式确定支架高度，即：
Hm≥hm+S1（mm） ( 3-1 )
(mm) ( 3-2 )
式中 ：
Hm—支架最大高度(mm)；
Hm—支架最小高度(mm)；
hm—煤层最大厚度
hn—煤层最小厚度
S1—考虑伪顶、煤皮冒落后仍有可能初撑力所需要的支撑高度\一般取200～300mm；
—顶板最大下沉量，一般取100～200mm；
—移架时支架的最小可缩量，一般取50mm；
——浮矸石、浮煤厚度，一般取50mm；
取S1=250mm由于煤层平均厚度2.5m，变化在1.9~3.1m，煤层结构简单，煤质较硬。由煤况确定计算的参数，同时支架的最大高度和最小高度去值应符合MT169-87，支架最大高度为3.2m，最小高度1.7m。
