水平轨道式双臂型擦窗机设计(含CAD装配图)

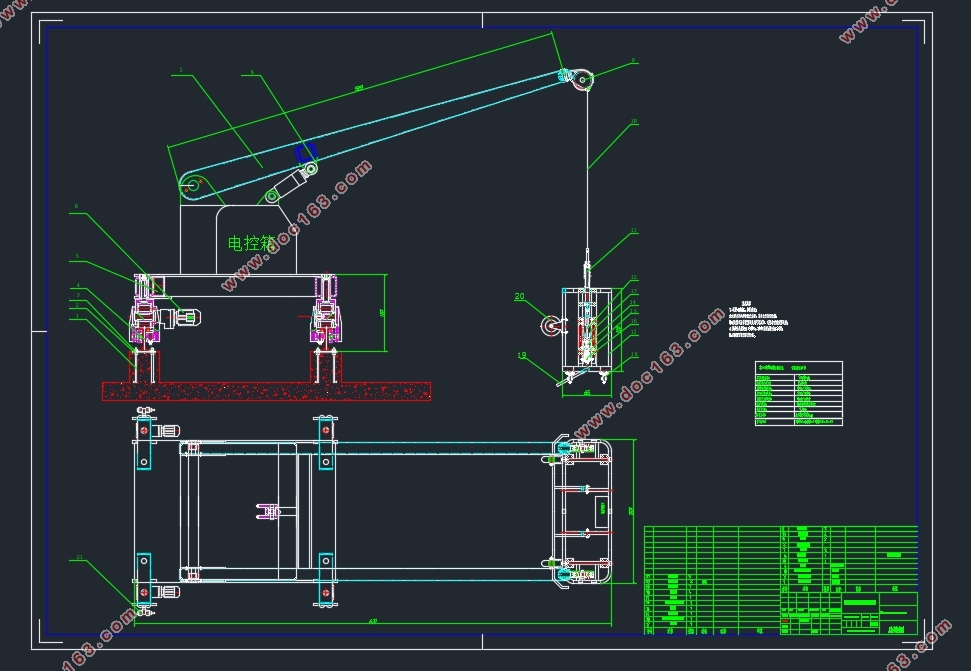

水平轨道式双臂型擦窗机设计(含CAD装配图)(论文说明书13000字,CAD图4张)
摘要
随着人类社会的发展，越来越多的高楼大厦矗立起来。作为一个城市、企业象征的高层、综合性建筑的外饰面大多采用高级美观的装饰材料。在给人们带来良好的视觉感受的同时也带来了许多问题，其中之一就是外墙清洗。为了使建筑物永保青春，减缓由于自然环境污染所造成的城市建筑的老化过程，其外墙的定期安全检修、维护、清洗越来越引起人们的高度重视，安全、实用、高效的外墙面清洗维护系统---擦窗机已经成为高档物业管理的一个必备设备。
本课题针对的设计计算，主要研究计算了以下几个方面的内容：
1.对擦窗机进行了概述。
2.对水平轨道式双臂型擦窗机进行了阐述和设计。
3.参照擦窗机GB19154-2003和机械设计手册对水平轨道双臂型擦窗机进行了电动机的选择，轮压计算校核及安全系统的分析。
关键词：建筑机械 擦窗机 水平轨道双臂 设计计算
The design of horizontal rail arms type wipe window machine
Abstract
Along with the development of human society, more and more of the high-rise building stand up. As a symbol of the city and company, there is much beautiful adornment material outside of the top building. It brings people good visual experience and causes a lot of problems at the same time, one of which is the external wall cleaning. In order to make the buildings remain youthful forever, slow down the ageing process of the urban construction caused by natural environment pollution and its external wall of the regular safety maintenance, cleaning, raise much attention. The system of safe, practical and efficient cleaning maintenance outside walls - wipe window machine has become a necessary equipment of high-grade property management. [版权所有：http://DOC163.com]
This topic is about wipe window machine device design calculation, the main research content are as follows:
1.Wipe window machine is summarized.
2.The design of horizontal rail arms type wipe window machine is elaborated and designed.
3.With reference to wipe window machine GB19154 -2003 and Mechanical design manual, motor is selected, wheel pressure is calculated and checked, as well as the safety system is analyzed.
Key words: building machinery; wipe window machine; the horizontal rail arms; design calculation
