MQ5070门座起重机总体及起升机构设计(含CAD零件图装配图)

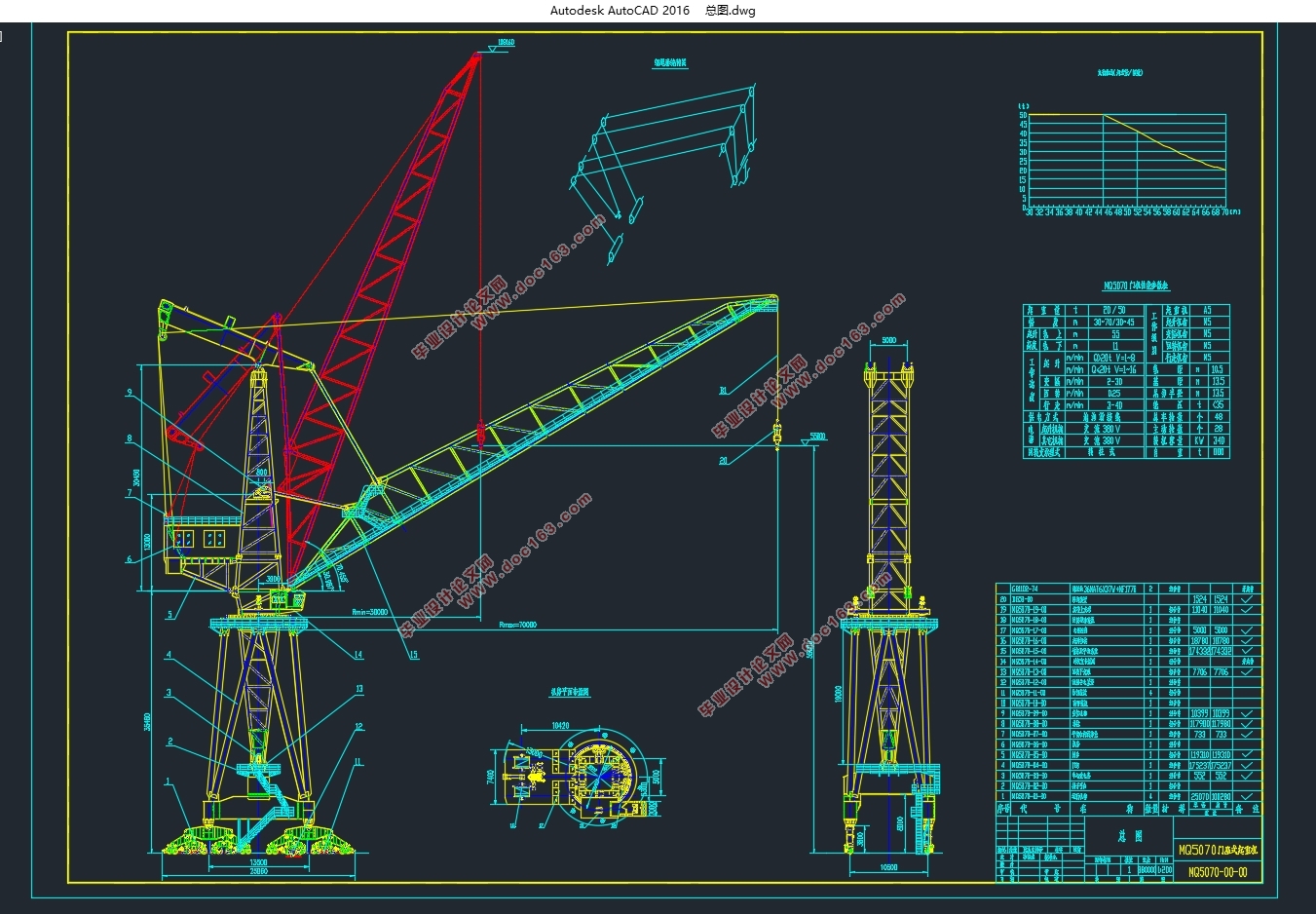

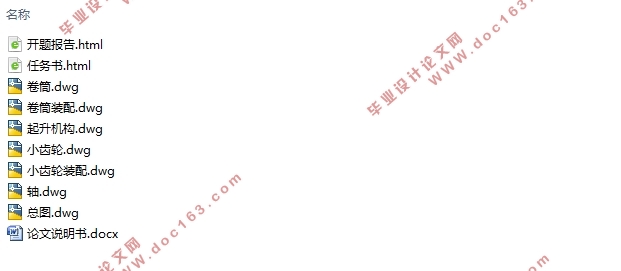

MQ5070门座起重机总体及起升机构设计(含CAD零件图装配图)(任务书,开题报告,论文说明书17000字,CAD图7张)
摘要
近年来，伴随我国综合国力的不断进步，我国的起重机机械设备得到了飞跃的发展。门座式起重机指的是臂架安装在门座上，其下方可通过铁路或公路车辆的移动式回转起重机。由于其作业效率高和安全可靠，在造船作业中是最基本的也是使用最广泛的一种机械。各种起重机都是由工作机构组成的，在众多机构中，起升机构是不可或缺、最为重要的机构，其工作性能的优劣将直接影响到起重机的技术技能。
本文以MQ5070门座起重机为设计对象，展现了门座式起重机总体设计计算的流程，其中对起升机构进行进一步的设计计算。设计中包括有各项参数的计算，以及总体的CAD图纸，最后通过进行稳定性验算，选择驱动方式以及驱动布置方式。
关键词：门座起重机：总体设计：起升机构

Abstract
In recent years, as China's comprehensive national strength and progress, our crane equipment has made remarkable achievements.Gantry crane refers to a mobile slewing crane installed on the door seat and under the railway or highway. Because of its high efficiency and safety, it is the most basic and widely used machine in ship building. All kinds of cranes are made up of working organizations. In all of the organizations, hoisting mechanism is the indispensable and most basic one. The performance of the mechanism will directly affect the technical skills of the crane.

This paper takes the MQ5070 gantry crane as the design object, and shows the overall design calculation process of the gantry crane, in which the lifting mechanism is further designed and calculated. The design includes the calculation of various parameters and the overall CAD drawings. Finally, through the checking computations of stability, we select the driving mode and the driving arrangement.
Key words：Gantry crane：Overall design：Hoisting mechanism

课题研究的内容
本次文章的设计对象为MQ5070门座起重机，对起重机总体及起升机构进行设计。第一步按给定的各类设计参数，对起重机机构进行分析选型，再对门座起重机进行总体的设计计算；第二步在起升机构分析选型后进行分析计算及安全校核。设计包括各项参数的计算，以及总体的CAD图纸，并进行稳定性验算，从而选择驱动方式以及驱动布置方式。具体工作如下：
（1）确定起重机性能参数。
（2）确定工作机构的主要形式。
（3）确定金属结构的主要形式。
（4）计算载荷。
（5）计算轮压。
（6）整体抗倾覆力矩稳定性验算。
（7）确定起升机构驱动装置布置形式。
（8）确定起升机构传动方案，选择滑轮组的形式和倍率。
（9）计算拉应力并选择钢丝绳。
（10）确定卷筒的形式以及尺寸。

MQ5070门座起重机总体设计
2.1设计性能参数
本次设计的MQ5070门座起重机主要性能参数见表2.1[3]。
表2.1起重机主要性能参数
项目名称    性能参数
起重量    50t/45m,20t/70m
工作幅度    最大幅度    70m
    最小幅度    30m
起升高度    轨上    55m
    轨下    11m
机构工作速度    起升机构    8m/min
    变幅机构    30m/min
    回转机构    0.25r/min
    运行机构    40m/min
机构工作级别    起升机构    M5
    变幅机构    M5
    回转机构    M5

[资料来源：www.doc163.com]

    运行机构    M5
    整机级别    A5
基距／轨距    13.5m/10.5m
工作状态最大风压    250N/m2
非工作状态最大风压    1500N/m2
工作时最大轮压    350kN
轨道型号    QU80
电源    380V/50Hz


[来源：http://Doc163.com]

目录
第一章绪论    1
1.1课题的研究目的的意义    1
1.2课题研究的内容    2
第二章 MQ5070门座起重机总体设计    3
2.1设计性能参数    3
2.2确定主要工作机构和金属结构的形式    4
2.2.1起升机构    4
2.2.2.变幅系统的设计    6
2.2.3回转机构    7
2.2.4运行机构组成及形式    8
2.2.5金属结构选型    9

[来源：http://Doc163.com]

2.3载荷计算    10
2.3.1自重载荷    10
2.3.2垂直运动引起的动载荷    10
2.3.3变速运动引起的载荷    13
2.3.3坡道载荷    14
2.3.4风载荷    14
2.3.5碰撞载荷    21
2.3.6试验载荷    21
2.4轮压计算    22
2.4.1概述    22
2.4.2起重机的支承反力及轮压计算    22
2.5整机抗倾覆稳定性验算    25
2.5.1概述    25
2.5.2检验原则及方法    25
2.5.3验算工况、载荷系数及组合    25
2.5.4抗倾覆稳定性验算    26
第三章起升机构设计及计算    31
3.1起升机构概述    31
3.2起升驱动装置的布置形式    31
3.3起升机构的设计计算    32
3.3.1确定起升机构传动方案，选择滑轮组的形式和倍率    32
3.3.2选择钢丝绳    32

[来源：http://Doc163.com]

3.4滑轮选取    34
3.5卷筒设计    34
3.5.1卷筒直径    34
3.5.2卷筒长度    34
3.5.3卷筒转速    35
3.5.4卷筒壁厚    35
3.5.5卷筒验算    35
3.6选择电动机    37
3.6.1概述    37
3.6.2计算电机功率    37
3.6.3电动机的校验    37
3.7选择减速器    39
3.7.1计算传动比    39
3.7.2确定减速器的传动比    39
3.7.3选取减速器    39
3.7.4减速器校验    40
3.7.5校核实际起升速度    40
3.8选择制动器    40
3.9机构启制动时间校验    41
3.9.1概述    41
3.9.2启动时间校验    41
第四章经济性与环保性分析    43
4.1环境影响分析    43
4.2经济性分析    43 [资料来源：www.doc163.com]
第五章设计分析与总结    44
5.1设计总结    44
5.1.1总体设计    44
5.1.2起升机构设计    44
5.2设计感想    44
参考文献    45
致谢    46
