刮板输送机设计(含CAD零件图装配图)

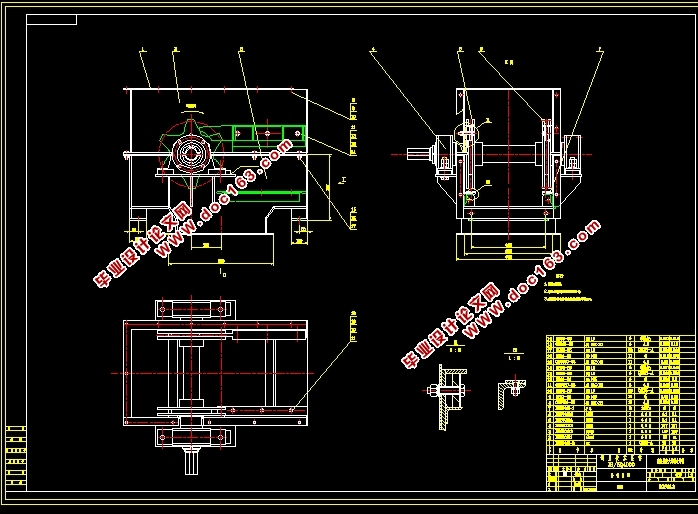

刮板输送机设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书16000字,CAD图纸4张)
摘要：本次课题设计的题目是“刮板输送机的设计”。采用二维CAD软件—Auto CAD 进行结构设计。
本次的设计具体内容主要包括：刮板输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写开题报告；撰写毕业设计说明书；翻译外文资料等。
对于即将毕业的学生来说，本次设计的最大成果就是：综合运用机械设计、机械制图、机械制造基础、金属材料与热处理、公差与技术测量、理论力学、材料力学、机械原理、计算机应用基础以及工艺、夹具等基础理论、工程技术和生产实践知识。掌握机械设计的一般程序、方法、设计规律、技术措施，并与生产实习相结合，培养分析和解决一般工程实际问题的能力，具备了机械传动装置、简单机械的设计和制造的能力。
关键词：刮板输送机；传动装置；设计；制造
1.1.1 刮板输送机结构方案的确定
一台刮板输送机主要包括：机头部及传动装置、机尾部和过度槽、中部槽极其附件和刮板链等五个部分。
1.机头部及传动装置
机头部是将电动机的动力传递给刮板链的装置，它主要包括机头架、传动装置、链轮组件、盲轴及电动机等组件。常用的机头部有端卸式和侧卸式，本设计采用端卸式。机头架是机头部支承安装链轮组件、减速器、过度槽等部件的框架式焊接结构，它由左侧板、右侧板和中板用较厚的钢板焊接制成，有足够的刚性和强度。为适应左、右采煤工作面的需要，机头架的两侧对称，可在两侧安装减速器，本设计采用一侧安装。机头架的结构形式分为端卸式和侧卸式两种类型，本设计采用端卸式。传动装置由电动机，联轴器和减速器等部分组成。传动装置的布置方式有垂直式和平行式两种，本设计采用平行式。刮板输送机的电动机有单速和双速两种，本设计采用单速四级鼠笼矿用防爆电动机。由于采用的是单速电动机，所以减速器输出轴和电动机的连接时联轴器选用液力偶合器，而减速器输出轴与链轮轴的连接采用齿轮联轴器连接。对于减速器则采用外购的形式获得，选用刮板输送机专用减速器JS系列。
2.机尾部
综采工作面刮板输送机一般功率较大，多采用机头和机尾双机传动方式。部分端卸式输送机的机头、机尾完全相同，并可以互换安装使用。因为机尾不卸载，不需要卸载高度，所以一般机尾部都比较低。为了减少刮板链对槽帮的磨损，在机尾架上槽两侧装有压链块，本设计采用机头和机尾双机传动方式。
3.过渡槽
过渡槽是机头和机尾与中部槽的连接溜槽，分别称为机头过渡槽和机尾过渡槽。它的特点是与中部槽连接端的高度与中部槽相同，而与机头架和机尾架连接的另一端较高。
4.中部槽极其附件
中部槽是刮板输送机的机身，由槽帮钢、中板等件组成，上槽是装运煤炭的承载槽，下槽供刮板链返程用。本设计采用敞底式中部槽，M22槽帮钢等。
5.刮板链
刮板链的结构分为中单链、边双链、中双链和准边双链，本设计根据需要采用边双链，其优点是：链条和连接环在槽帮钢的槽内运行，刮板的空间较大，能输送较大的煤块，这种链子的预紧力较小，运行阻力小，适应性强，因此，得到广泛应用。
目录
第一章 绪论 2
1.1总体方案的确定 2
第二章 刮板输送机的基本概述 5
2.1刮板输送机的整体构造及传动原理 5
2.2国产刮板输送机技术特征 9
第三章 刮板输送机的性能计算 14
3.1 输送量的计算 14
3.2 刮板输送机输送能力的计算 15
3.3 刮板输送机的阻力计算 16
3.4 刮板输送机功率计算 17
3.5 刮板链张力的计算 18
3.6 链轮的几何尺寸计算 20
3.7 其他一些部件的选取 21
第四章 刮板输送机的动力学分析 24
4.1 刮板输送机的物理模型 24
4.2 刮板输送机的数学模型 25
4.3 刮板输送机的动力学模型 30
小 结 37
参考文献 39
致 谢 40 [资料来源：http://www.doc163.com]
