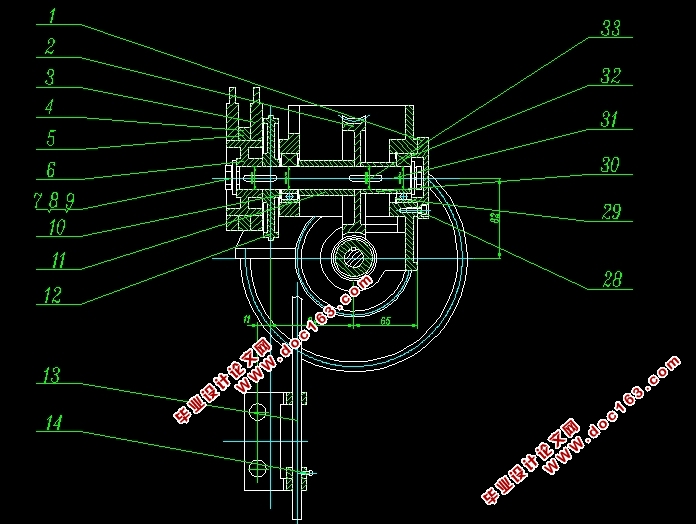

环锭设备普通级升装置设计(含CAD零件图装配图)

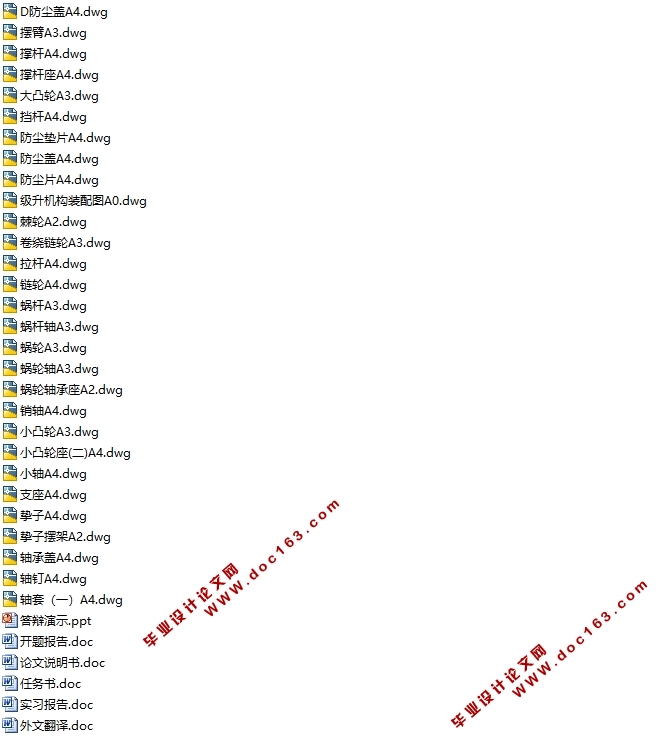

环锭设备普通级升装置设计(含CAD零件图装配图)(任务书,开题报告,论文说明书15000字,外文翻译,实习报告,CAD图纸29张,答辩PPT)
摘要
纺纱过程中把半制品粗纱或条子经牵伸、加拈、卷绕成细纱管纱的纺纱机器细纱机是纺纱的主要机器,细纱的产量、质量是纺纱工艺各道工序优劣的综合反映。
各种细纱机基本上都由喂入机构、牵伸机构、加拈和卷绕机构组成。
本次设计的就是卷绕机构里最重要的级升成形机构，其工作原理大致是：当纲领板在往复升降过程中使连杆推动挚子撑动棘轮转动工艺所调定的角度，并通过蜗轮蜗杆减速机构缩小比例后由蜗轮同轴上链轮回收主牵动链条达到纲领板级升的目的。当变换纺纱支数时，更换不同齿数的棘轮来满足不同纺纱支数管纱成型要求。
本设计主要运用了涡轮蜗杆副的传动比较平稳、缩小传动比例的特性以及能够防止机构倒转的功能，由于细纱机的每个动作都比较细致，所以本设计对涡轮蜗杆副的工艺性要求较高。
关键词：卷绕、细纱机、级升、涡轮蜗杆
Abstract
Spinning process by the semi roving or sliver drawing, add twist, winding yarn into a yarn spinning machine spinning tube is the main machine spinning, spinning yield, quality is spinning the merits of each process A comprehensive reflection.
Basically, by feeding a variety of spinning bodies, drafting system, add twist and winding agencies
This design is the most important winding-level institutions rose forming institutions, generally it works: When the program board in the reciprocating rod lift process, to support action to promote child loved the adjustment process set ratchet rotation angle, and through Reduce the percentage of worm reduction gear on the sprocket after the recovery from the worm gear coaxial to the main program of the chain affects the purpose of board-level rise. When the transformation yarn count, the switch to a different number of teeth of the ratchet to meet the different spinning yarn count tube forming requirements.
The design of the main use of the turbine drive worm is relatively stable, reduce the proportion of the characteristics of the drive and the ability to reverse the function of preventing institutions, due to spinning are more detailed for each action, so the design of turbine technology requirements Worm higher .
[资料来源：http://www.doc163.com]
Keywords: winding, spinning frame, level up, worm
[资料来源：http://doc163.com]
目录
1. 中国纺织业现状与展望以及细纱机概述 1
1.1中国纺织产业发展现状与展望 1
1.2 几种细纱机生产结构型新产品 6
1.3 细纱的加捻过程 7
1.3.1 加捻卷绕过程 7 [资料来源：http://doc163.com]
1.3.2 细纱捻系数与捻向的选择 8
1.4 钢领 8
1.4.1作用 8
1.4.3钢领的分类 8
1.4.4高速钢领与普通钢领的比较 9
1.5 钢丝圈 9
1.5.1作用 9
1.5.2对钢丝圈的要求 9
1.5.3钢丝圈的圈形 9
1.5.4钢丝圈的号数及其系列 9
2. 细纱机的牵伸机构及牵伸工艺 11
2.1牵伸罗拉 11
2.2牵伸机构的加压装置 12
3. 细纱机的成形机构 14
3.1 细纱卷绕过程 14
3.2 FA506型细纱机的成形机构 15
3.2.1 钢领板的短动程升降和成形凸轮 15
3.2.2导纱板短动程升降 16
3.2.3钢领板和导纱板的级升运动 16
3.2.4 管底成形机构 17
4. 环锭细纱机钢领板级升的分析与控制 18
4.1 简述 18
4.2 级升原因 18
4.3 级升位置 19
4.4 级升总结 20
5. 工艺计算分析（罗拉直径φ25×φ25×φ25） 21
5.1锭子转速计算（单张力盘）（图5-1） 21
5.2 捻度计算（图5-2）（Z6=104T、Z7=48T、Z8=28T、Z9=28T、Z10=20T、Z11=26T） 22
5.3 卷绕齿轮ZF ZG计算，如图5-3 23
5.4 钢领板级升牙计算 23
6. 级升机构方案确定与有关计算 26
6.1 方案确定 26
6.2主要零部件的设计与校核计算 29
6.2.1 蜗杆轴的校核 29
6.2.2 涡轮轴的校核 32
6.2.3 涡轮蜗杆副的选择与设计计算 35
7. 结论 40
参考文献 41
致谢 42
