Z型垂直升降机设计(含CAD图)

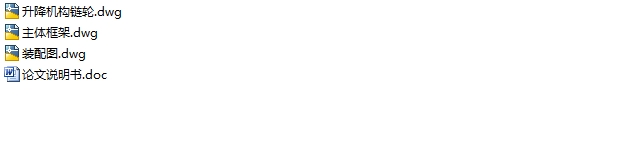

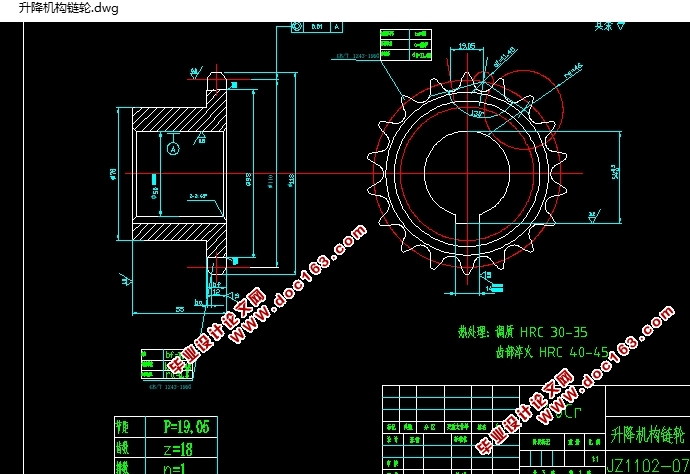

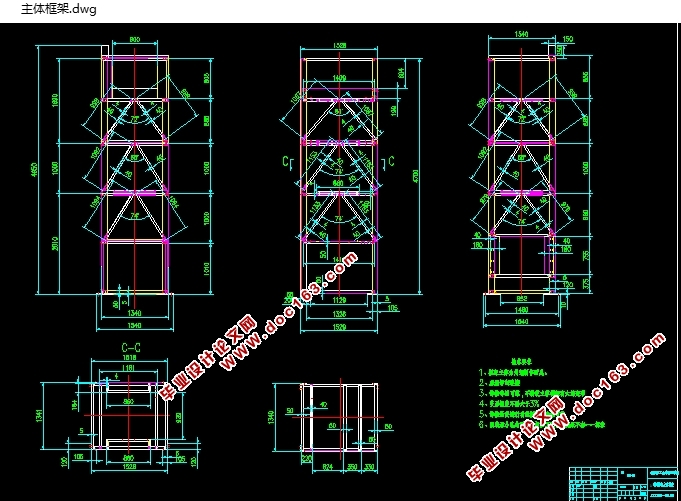

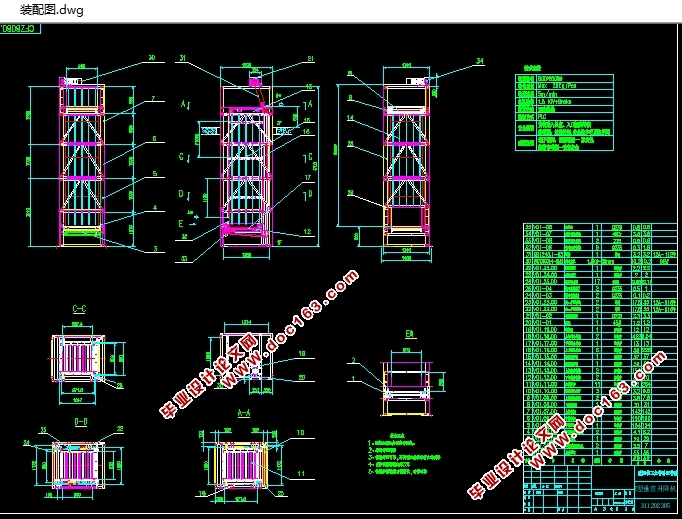

Z型垂直升降机设计(含CAD图)(论文说明书13000字,CAD图纸3张)
摘要
升降机在工业生产和日常生活中重要的。我们都是非常受益于它。升降机的功能非常多,在我们的生活中,我们在许多商业建筑都会使用电梯,升降机和电梯的性能类似或者说就是相同,我们使用电梯,也可以根据自己的需要来进行设定设置。
根据该课题的研究,这是适用于材料的起吊和地面于楼层上的运输。根据实际需求将采取如下:选择电机(带减速器)作为驱动力,链条驱动器作为传输的形式,框架结构设计的主体机构。以Z轴升降的关键部件来进行的设计和计算,并且设计目标和预期设计的要求,可以通过验证来实现。
关键词:升降机; 物料升降; 链传动; 框架式结构
Abstract
Mention our daily lives in both industrial production and play an important role. This brings us a lot of benefits. Lift feature is very much, in our life we in many business building will use the elevator, lift as the elevator performance very much the same, we use the lift time can also be based on their own needs to elevator set.
According to this study the heavy transport of floor material is applied to the floor material.According to the actual demand can be taken as follows: motor choice ( belt reducer ) as the driving force, using a chain transmission to drive form, the main mechanism adopts a frame type structure design. On the Z axis lift key parts design calculation and checking, after verification can achieve the desired design objectives and requirements.
Key Words: elevator, material lifting, chain drive, frame struc
课题条件
物件:800x800,重20公斤
总高:4.7m
楼层高:3.5m
层高:约1m左右
速度:5m/min;
电压安全约束:2
1.5 总体设计方案框架
根据本设计课题的研究是适用于楼层上的物料升降运送。因此实际需求拟采取如下:
动力选择:电动机(带减速器)
传动形式:链条传动
主体机构:框架
[资料来源:https://www.doc163.com]
目 录
第一章 绪 论 1
1.1升降机在生产和生活中的作用和意义 1
1.2升降机国内研究发展情况 1 [来源:http://www.doc163.com]
1.3 升降机国外发展现状和发展趋向 3
1.4 课题条件 5
1.5 总体设计方案框架 5
第二章 Z型垂直升降机的动力机构设计 6
2.1 动力系统选择依据 6
2.2 动力计算 6
2.3 动力选型 7
第三章 Z型垂直升降机的传动系统设计 8
3.1常见机构的特点和应用 8
3.2 传动机构的确定 9
3.3 链传动计算 9
3.3.1链的类型选择 9
3.3.2滚子链的基本参数和尺寸 10
3.3.3 滚子链链轮的基本参数和主要尺寸(GB/T1234—1997) 10
3.3.4 齿槽形状的选取 11
3.3.5 链轮材料的选择和热处理 12
3.4 链传动校核 12
3.4.1 链传动的主要失效形式 12
3.4.2 链传动的承载能力 13
第四章 框架主体(格构式)结构设计 17 [资料来源:http://doc163.com]
4.1设计准则 17
4.2 格构式定义及优缺点 17
4.3 格构型框架主材截面形式选择分析 17
4.3.1 不考虑风荷载影响的格构型框架主材形式选择分析 18
4.3.2 考虑风荷载影响的格构型框架主材形式选择分析 20
总结 23
参考文献 24
致 谢 25
