二级(两级)展开式圆柱齿轮减速器的设计(含CAD零件图装配图)
二级(两级)展开式圆柱齿轮减速器的设计(含CAD零件图装配图)(论文说明书11000字,CAD图纸4张)
摘 要
齿轮传动是应用极为广泛和特别重要的一种机械传动形式，它可以用来在空间的任意轴之间传递运动和动力，目前齿轮传动装置正逐步向小型化，高速化，低噪声，高可靠性和硬齿面技术方向发展，齿轮传动具有传动平稳可靠，传动效率高（一般可以达到94%以上，精度较高的圆柱齿轮副可以达到99%），传递功率范围广（可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动）速度范围广（齿轮的圆周速度可以从0.1m/s到200m/s或更高，转速可以从1r/min到20000r/min或更高），结构紧凑，维护方便等优点。因此，它在各种机械设备和仪器仪表中被广泛使用。本次设计的就是一种典型的一级圆柱直齿轮减速器的传动装置。其中小齿轮材料为40Cr（调质），硬度约为280HBS，大齿轮材料为45钢（调质），硬度约为240HBS，齿轮精度等级为7级，轴、轴承、键均选用钢质材料。
关键词：齿轮传动，传动可靠，二级圆柱直齿轮减速器
设计课题
设计两级展开式圆柱齿轮减速器,
输送带工作拉力 F=3kN
输送带速度v=1.5m/s
卷筒直径D=400mm [资料来源：http://Doc163.com]
1.工作情况：两班制工作（每班按8h计算），连续单向运转，载荷变化不大，空载起动；输送带速度容许误差±5%；滚筒效率η=0.96。
2.工作环境：室内，灰尘较大，环境温度30℃左右。
3.使用期限：折旧期8年，4年一次大修。
4.制造条件及批量：普通中、小制造厂，小批量。
1.1设计步骤

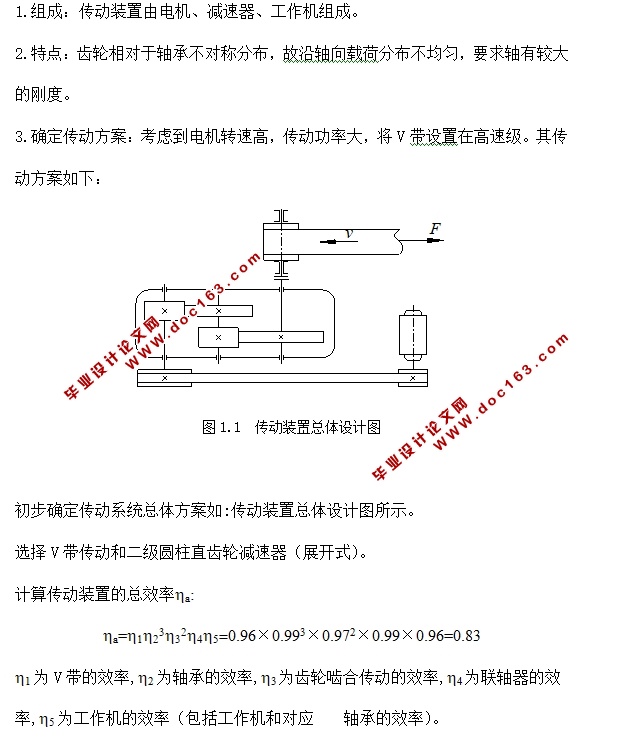

1. 传动装置总体设计方案
2. 电动机的选择
3. 确定传动装置的总传动比和分配传动比
4. 计算传动装置的运动和动力参数
5. 设计V带和带轮
6. 齿轮的设计
7. 滚动轴承和传动轴的设计
8. 键联接设计
9. 箱体结构设计
10. 润滑密封设计
11. 联轴器设计
目录
摘 要 1
1 设计课题 6
1.1设计步骤 6
2 传动装置总体设计方案 7
3 电动机的选择 8
3.1 电动机的选择 8
3.2 确定传动装置的总传动比和分配传动比 9
4 计算传动装置的运动和动力参数 10
4.1各轴转速计算 10
4.2各轴输入功率 10
4.3各轴输入转矩计算 11
5 V带的设计 12
5.1 选择普通V带型号 12
5.2 确定带轮的基准直径，并验算带速 12
5.3 确定带长和中心距a 13
5.4 验算小带轮上的包角 13
5.4 确定带的根数 13
5.6计算轴上的压力 13
6 齿轮的设计 14
6.1 高速级齿轮传动的设计计算 14
6.1.1 齿轮材料、热处理及精度 14
6.1.2 初步设计齿轮传动的主要尺寸，按齿面接触强度设计 14
6.1.3 修正计算结果 16
6.2 低速级齿轮传动的设计计算 18
7 传动轴承和传动轴及联轴器的设计 22 [资料来源：https://www.doc163.com]
7.1 Ⅰ轴的设计 22
8 键联接的选择及校核计算 35
8.1 输入轴键计算 35
8.2中间轴键计算 35
8.3 输出轴键计算 35
9 轴承的选择及校核计算 37
10 减速器及其附件的设计 39
11 润滑与密封设计 40
结论 41
致谢 42
参考文献 43
