集装箱正面吊运机体总体设计(含CAD零件图装配图)
集装箱正面吊运机体总体设计(含CAD零件图装配图)(论文说明书9000字,CAD图纸6张)
研究内容
保证起升高度约11米。
起重量40t(1.5m)/60t(1m)。
起升速度12m/min,满载时24m/min。
行走速度:负载速度10km/h,空载速度25km/h。
总体方案

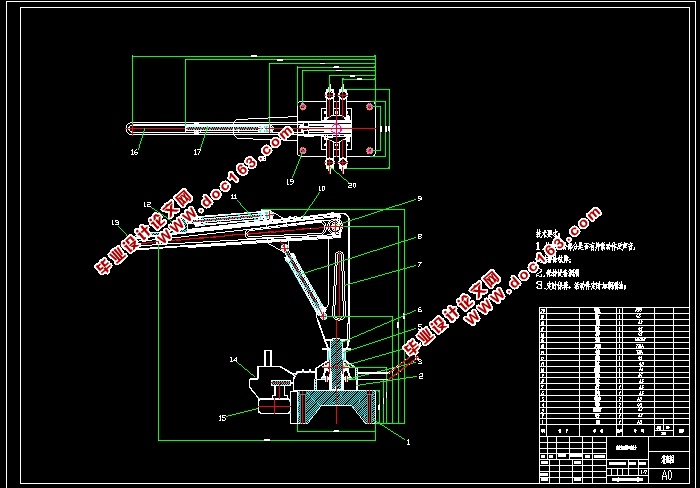

集装箱正面吊运机主要由底座、底座、平行伸缩机构、动力装置和臂架伸缩机构五部分组成。其总体设计方案如图4-1所示。夹紧油缸和底座旋转装置连接在一起,由动力装置提供动力,使底座能实现旋转和夹紧松开的操作。臂架伸缩机构以及平行伸缩机构其动力也是由动力装置提供来使整形机产生相应动作。
