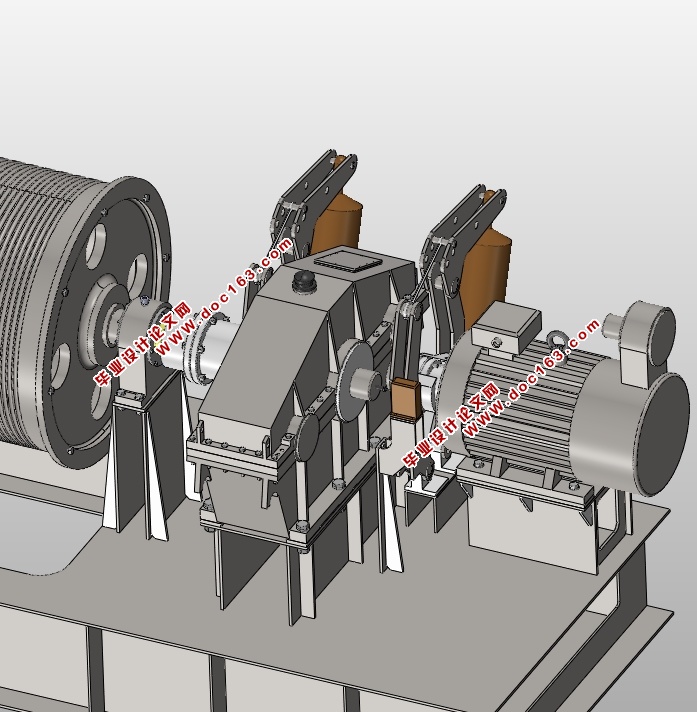

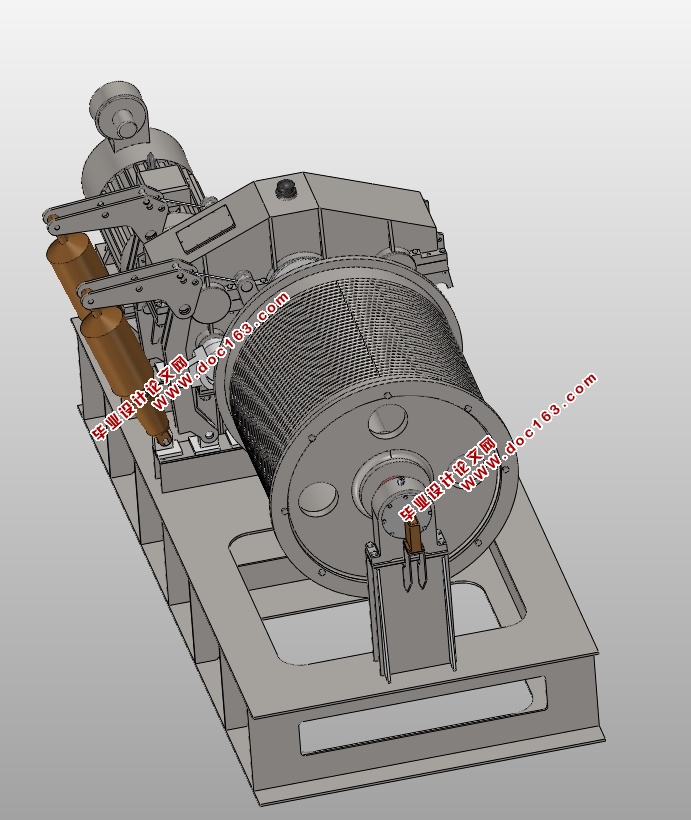

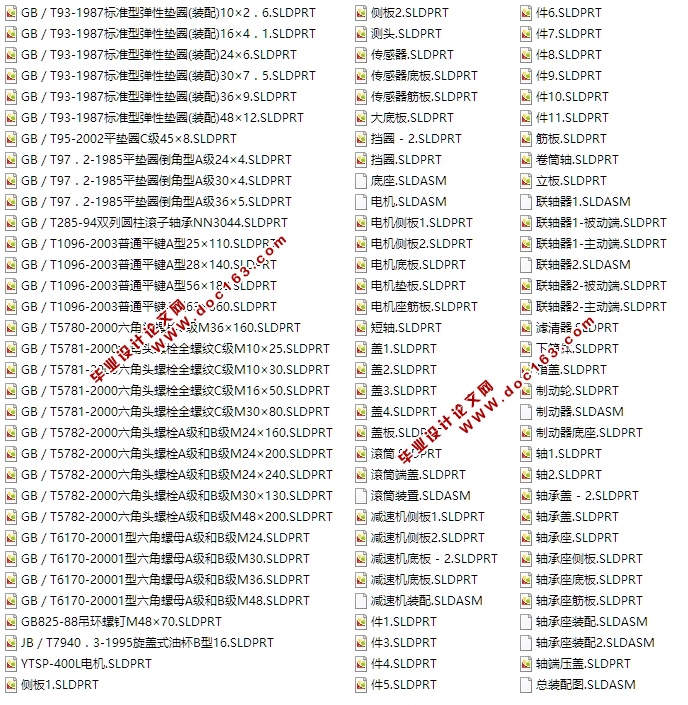

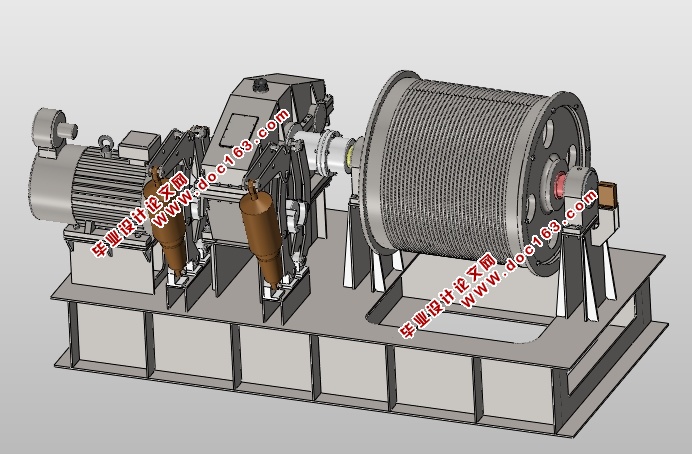

卷扬机的设计(含CAD零件图装配图,SolidWorks三维图)
资料介绍:

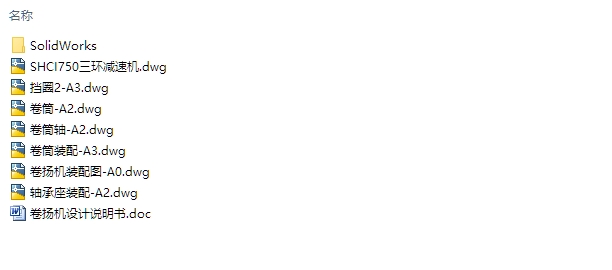

卷扬机的设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书8500字,CAD图纸7张,SolidWorks三维图)
参数
此设计的卷扬机主要参数如下:

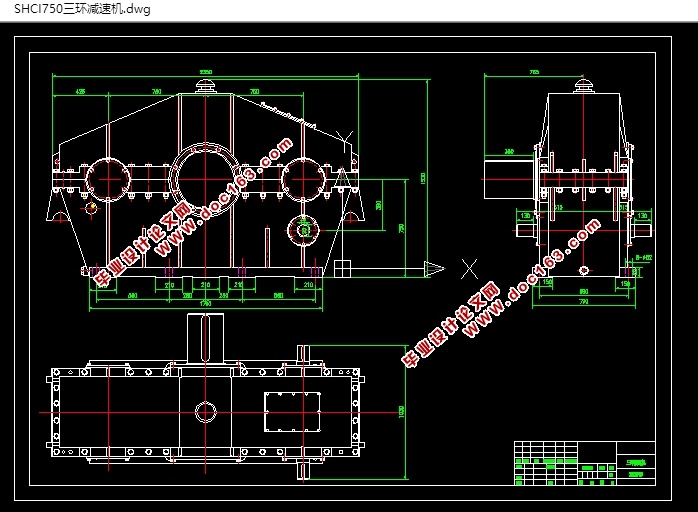

1.卷扬机减速机 选用SCH 1 750 规格 速比 29.7
2.卷扬机 卷筒直径 1850mm
3.电动机 选用YTSP 400L -8 250KW
4.额定起升能力: 200KN
5.起升速度: 2.56米/分
主要设计要求:
1。从电机轴到减速器的高速轴采用联轴器平键连接;
2。起升机构的制动器必须常闭;
3。制动力矩应保证足够的制动安全系数。
主要内容:
1。利用AutoCAD设计绞车结构,绘制图纸;
2。选用钢丝绳、电机、锭子强度、滚筒直径和长度;

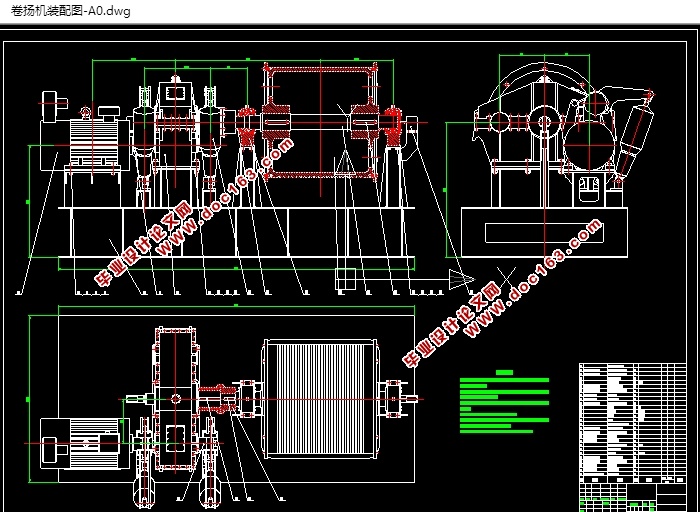

3。绘制总图、主轴图、固定鼓组件图等;
4。主轴和滚子主要设计部件
[资料来源:http://Doc163.com]
[资料来源:http://Doc163.com]
目 录
1前言 1
1.1卷扬机简介 1
1.2卷扬机的分类 2
1.3 国内发展概况 2
2卷扬机的设计参数 4
3 主体零件的设计 12 [资料来源:http://Doc163.com]
3.1 钢丝绳的选择 12
3.2 卷筒的结构设计及尺寸确定 15
3.3卷筒轴的设计计算 20
3.4 电动机选择 26
3.5 减速器的设计计算 27
3.6 制动器,联轴器的选择 28
总 结 30
致 谢 31
参考文献 32
