摘要
本文根据轴承的形状和性能，并查阅大量的相关资料，结合实际情况，设计出轴承回收设备，包括6202轴承清洗工位机械系统、筛选机及其重要构件。本文首先介绍了清洗筛选设备及其技术目前的发展状况和趋势、清洗筛选设备的种类和工艺参数。然后分析各种轴承的机械性能，并根据其性能和所要求的清洗和筛选效果，提出6202轴承清洗工位机械系统和筛选机的结构及其性能特点的各种可行性方案。最后对各个方案进行相互比较，选取出相对较优的设计方案进行设计。如进料口等。在筛选机的设计中，由于筛选机中选用的变速装置和联轴器等与6202轴承清洗工位机械系统中选用的是一样的，所以在设计过程中，省略了设计相同的部件，。只对其重要结构进行了详细分析和设计说明
主题词：6202轴承清洗工位机械系统 结构设计

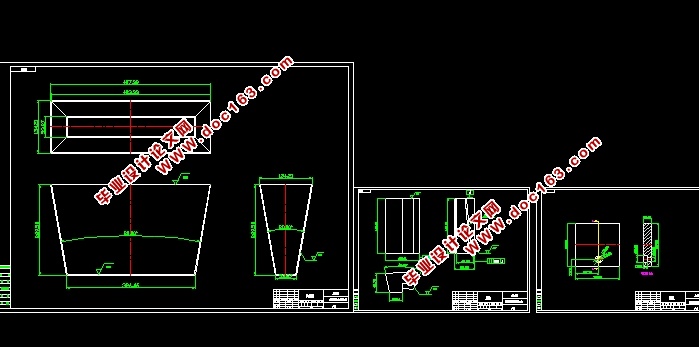

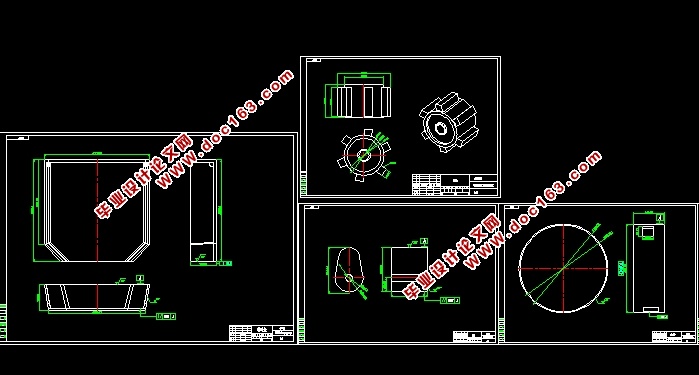

2.1  结构方案的确定
   该机包括进料部分、清洗部分、排料部分、传动部分和机体六部分。该机结合现有生产设备，国内外先进技术，根据设计指导思想，确定本机结构采用无筛的形式，其结构和工作原理较其他通用型6202轴承清洗工位机械系统都大不相同，具有很大的创新性。 [来源：http://Doc163.com]

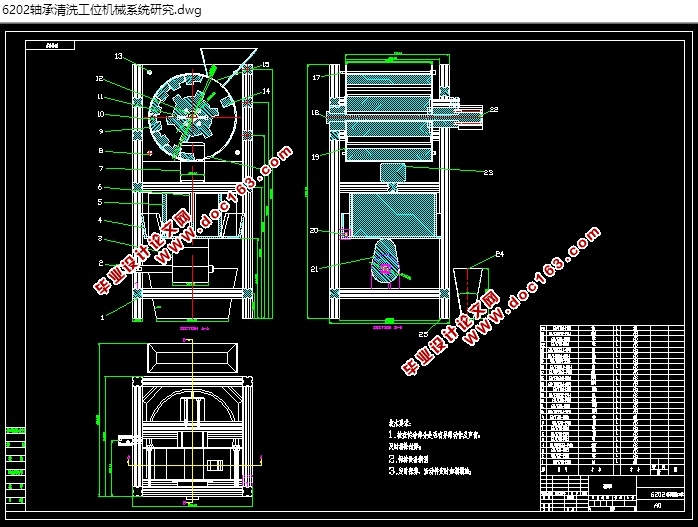

其具体结构布置如图

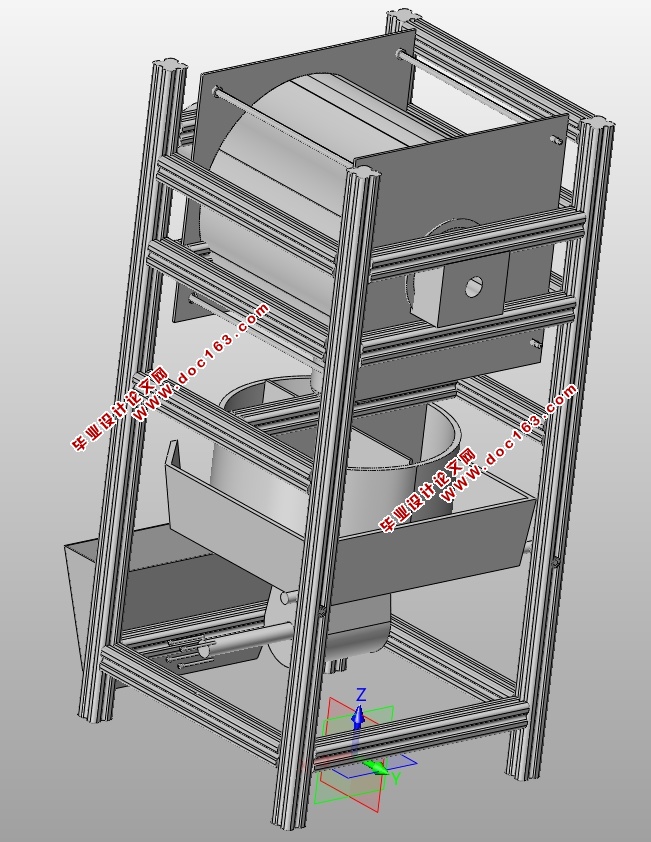

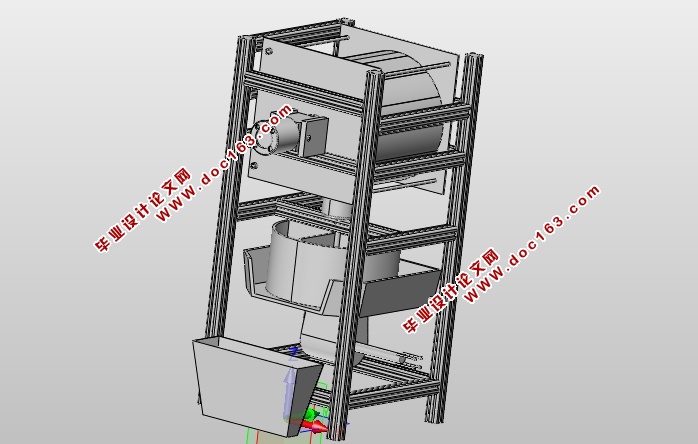

2.2  工作原理
    该机包括进料部分、转动部分、清洗部分、排料部分、传动部分和机体六部分。该机结合现有生产设备，国内外先进技术，根据设计指导思想，确定本机结构采用无筛的形式，其结构和工作原理较其他通用型6202轴承清洗工位机械系统都大不相同，具有很大的创新性。
电机高速（1000r/min以上）转动，由电机轴通过变速器后，输出给轴承，通过轴承带动使6202轴承清洗工位机械系统的主轴高速旋转，从而使连接在主轴上的输送轮高速旋转。从进料口进来的物料（轴承）在往下自由落体的途中，通过输送轮清洗轴承，而后落入收集处。
