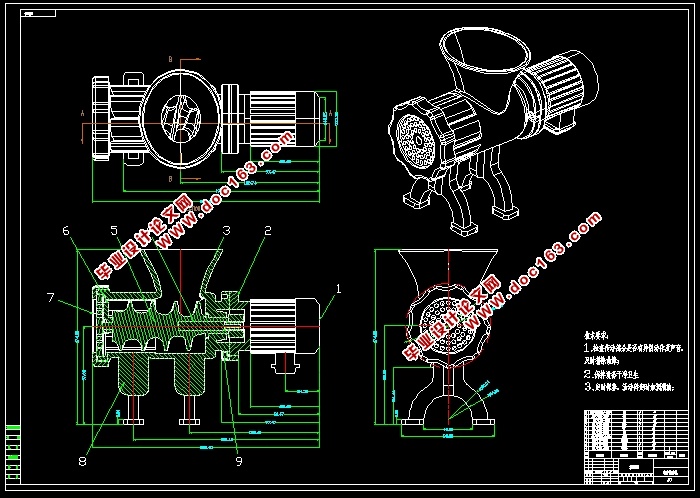

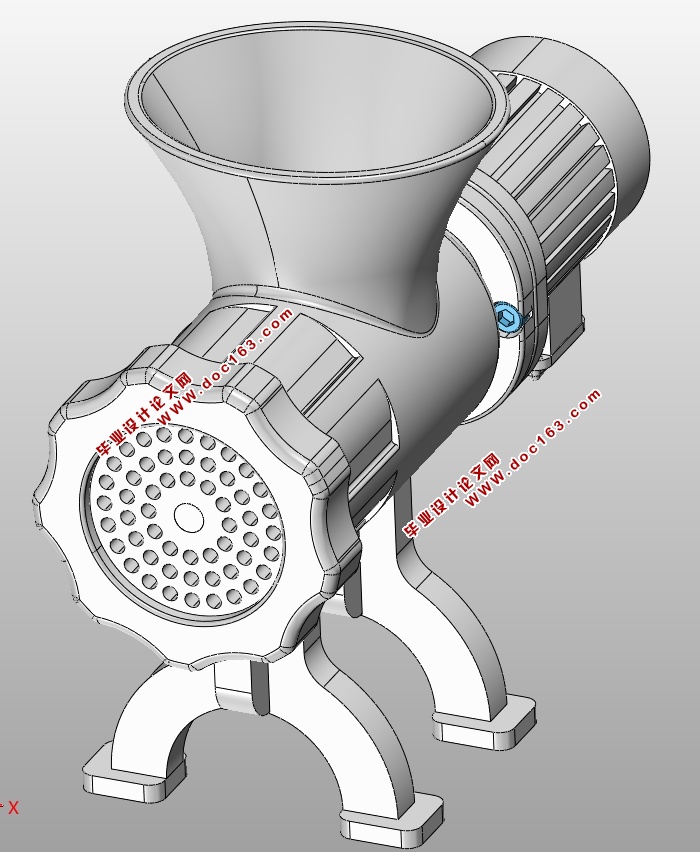

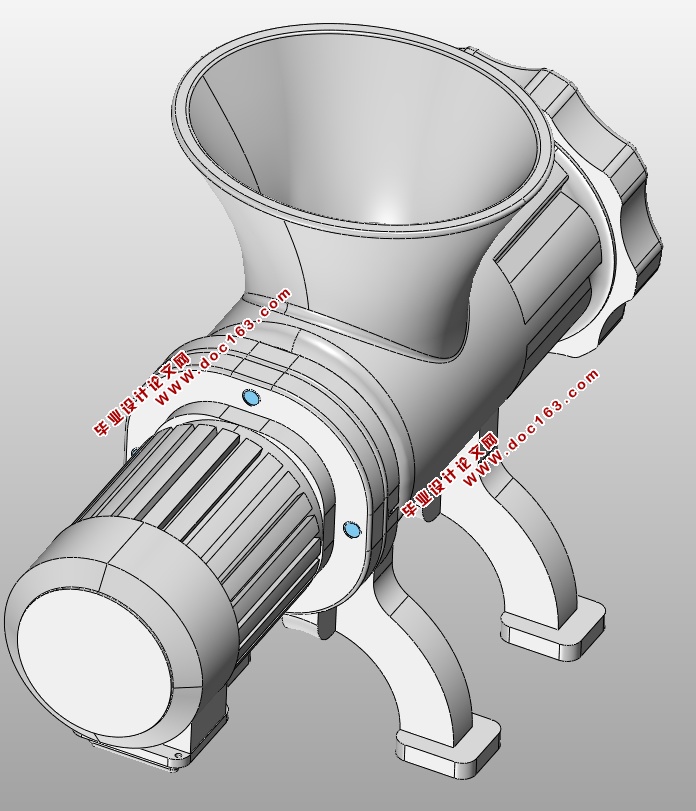

绞肉机体总体设计(含CAD零件图装配图,UG三维图)

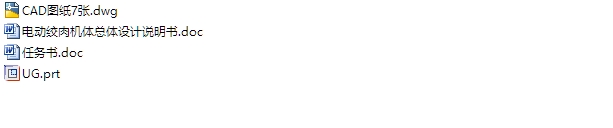

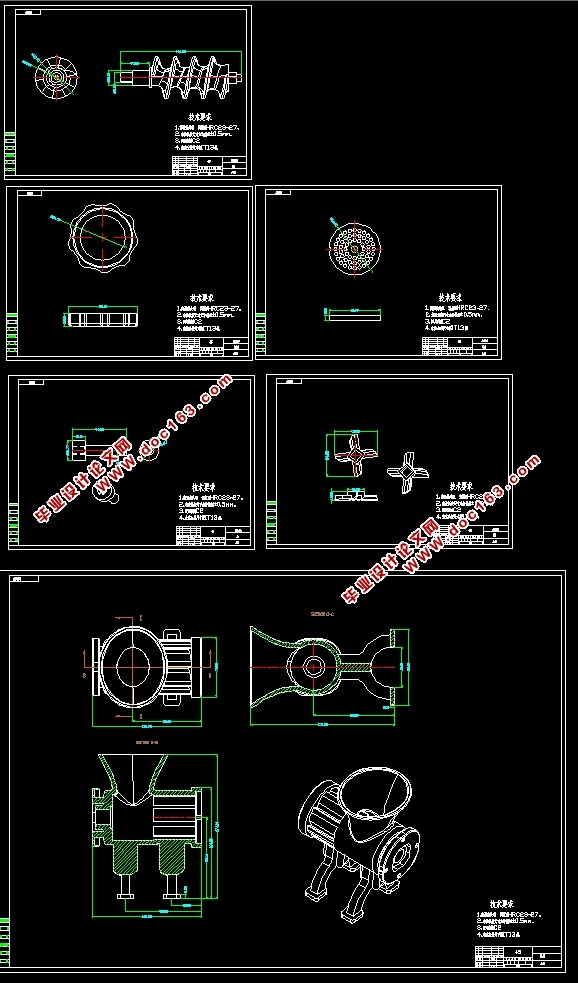

绞肉机体总体设计(含CAD零件图装配图,UG三维图)(任务书,论文说明书7500字,CAD图纸7张,UG三维图)
摘要：肉类具有很高的营养价值，深受人们的喜爱，而且还能补充人体必需的蛋白质营养，是一养在各方面来说都很有价值的肉食品。随着现如今国际机械化的高速发展，人工肉类绞碎费时费力，大大阻碍了肉类价值的发挥与农民收入的提高，肉类绞碎机的研制正是在这一基础上提高肉类绞碎率，增加人们直接食用洁净无污染的肉而构想的。高效率的肉类绞碎可以大大提高肉类运输，包装，冷藏等等步骤的效益，大力推进农业的现代化发展。通过参考国内外各养主流绞碎机，研究其核心原理，革新其数据构造，来设计一养更加广泛适合我国基本国情的肉类绞碎机。并对核心装置轴辊进行了新的设计，从而开发出一养更加高效的肉类绞碎机。
关键词：肉类绞碎机；高效；转子
[来源：http://www.doc163.com]
目 录
一、 绪论 5
1. 国外研究现状 5
2. 国内研究现状 6
3. 研究内容 6
4 研究方案 6
二、 绞肉机材料介绍及选择 7
三、绞肉机主要零部件设计计算 9
2、整体机架强度的计算 9
3、支架变形度计算 11
四，转子的设计方法： 13
1 转子旋转装置 13
2转子的设计 14
3、转子中央断面设计 14
五，机架的固定机构的设计： 15
1 机架的固定机构 15
2、最大歪斜侧向力 15 [资料来源：http://Doc163.com]
3，转子中央断面合成应力： 16
六、绞肉机装配图 17
七、主要零件的设计计算 17
7.1 机架的设计 17
7.2 轴的设计计算 17
1 连轴器轴的设计计算 17
2 .轴的结构设计 18
3 轴的强度计算 19
4 主动连轴器轴的设计计算 19
7.4 传动结构及设计 20
八、绞肉机的组装要求及操作方式 22
致谢 24
参考文献 24
