Φ1200机械翻倒卸料离心机设计(含CAD零件装配图)

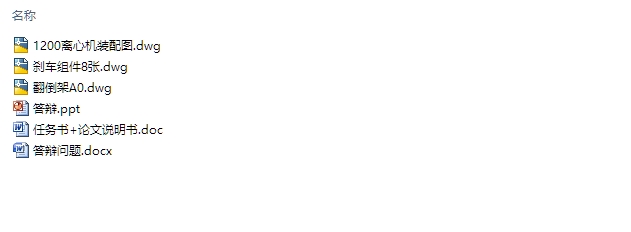

Φ1200机械翻倒卸料离心机设计(含CAD零件装配图)(任务书,论文说明书8600字,CAD图纸10张,答辩PPT)
摘要
该毕业设计题目是Φ1200机械卸料翻倒离心机的设计。刚选到这个课题的时候首先我查看了一些关于机械卸料翻倒离心机的相关知识。翻倒卸料离心机是在三足式上卸料离心机基础上研发而成的一种新型离心机。它具有对物料适应性强，操作方便等特点，同时克服了三足式上卸料离心机劳动强度大、工作效率低的缺点，同时又避免刮刀卸料离心机在卸料时刮滤网和破坏物料晶粉的缺点，最适合于石英砂,化工原料,医药中间体等松散晶体物料的分离脱水；蔬菜、衣布等物料脱水；金属切削、研磨粉的脱油；电镀件、民用小五金等产品的酸洗脱液。
在王敬依老师悉心指导下，准备了大量的准备工作，收集参考书籍，借鉴了其他的论文和数据，翻阅了大量的文献和书籍进行了大量的计算。把离心机分成若干个部分计算，其中包括：转鼓壁的厚度计算，拦液板的计算，转鼓底的设计，功率计算和电动机的选择，传动皮带的设计及选择，主轴的设计和强度校核，轴承的选择，翻到架的设计和强度计算，刹车的结构设计和强度计算，翻倒传动部分的设计计算，和其它的一些设计计算。计算完成以后又重新检查了一边保证准确率

[资料来源：Doc163.com]

在设计中，首先要了解到离心机的工作原理：先由控制电路接通带动转鼓转动的电动机，通过皮带的传动使转鼓转动，转鼓转动使物料固液分离，液体通过离心机底部的排液管流出，固体留在转鼓壁上，然后再由控制电路接通翻倒电动机使离心机翻转倒出固体，这样就完成了分离的整个过程，这也是设计必须明白的。然后使了解离心机的各个零部件的构造和它们的材料工艺要求。然后查看各个数据是否正确，进行最后的准备工作。最后对离心机进行整体的评定。

 关键词：  离心机；转鼓壁；转鼓底；主轴；



[资料来源：https://www.doc163.com]
目 录
第一章  绪论    1

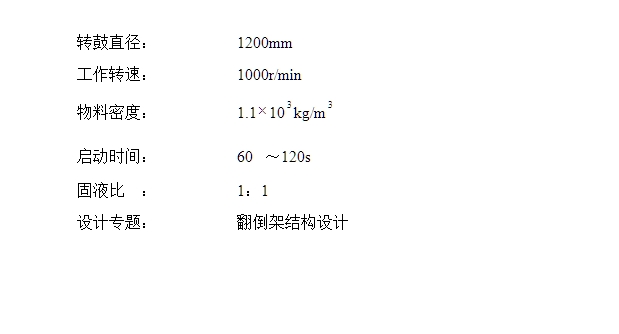

第二章 原始数据    3
第三章 转鼓强度计算与校核    4
3.1 体壁厚的计算    4
3.2 液板壁厚计算    5
第四章 质量，质心，转动惯量的计算    7
4.1 加强箍的质量，质心及转动惯量的计算    7
4.2 拦液板的质量，质心及转动惯量的计算    7
4.3 转鼓的质量，质心，及转动惯量的确定    8
4.4 转鼓底的质量，质心及转动惯量    9
第五章 功率的确定及电机的选择    14
5.1功率的确定    14
5.2 电机的选择    15
第六章 主轴的结构设计，强度校核    19
6.1.选材    19
6.2 求支反力、弯矩、扭矩    20
6.3 主轴疲劳强度校核计算    22
6.4 轴的静强度校核    23
6.5 轴的临界转速    23
6.6 轴承的校核    26 [资料来源：www.doc163.com]

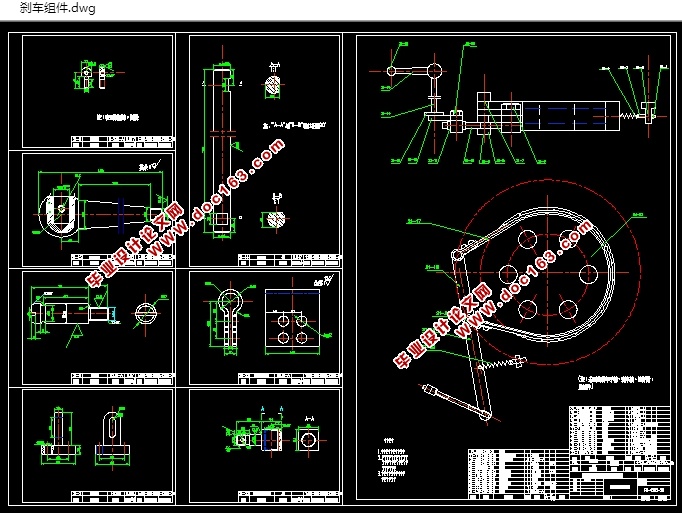

第七章 刹车轮的结构设计及强度计算    28
7.1. 选用带式制动器    28
7.2. 摩擦面压校核：    28
7.3.钢带拉伸应力的校核    28

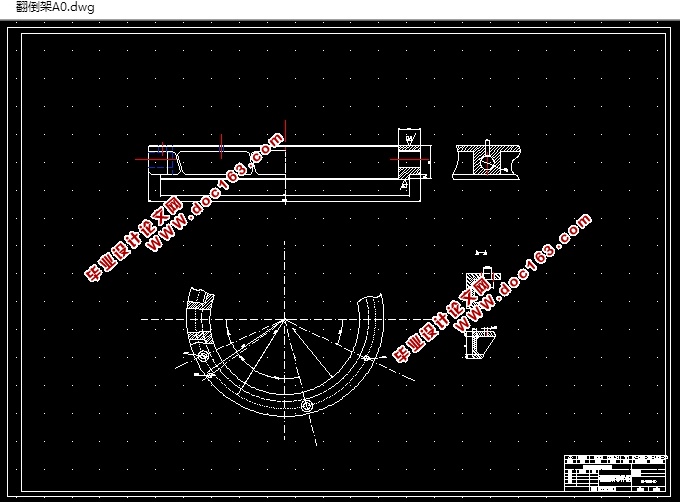

第八章 翻倒架的计算，设计    29
8.1 上机壳的设计    29
8.2 下机壳的设计    30
8.3 轴承支座的设计    31
8.4 翻倒架的质量设计    32
8.5 翻倒架位置的确定几质心的位置    33
8.6 翻倒架的强度计算    33
8.7 左、右轴的结构设计    36
8.8 键的校核    38
参考文献    41
致    谢    42 [资料来源：http://www.doc163.com]
