采用重物平衡的电动栏杆的设计(含CAD零件装配图)

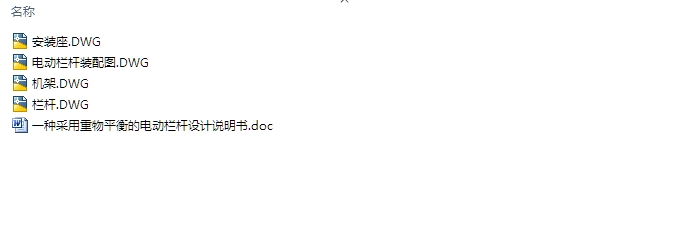

采用重物平衡的电动栏杆的设计(含CAD零件装配图)(论文说明书10000字,CAD图纸4张)
摘要
机械工业是一个国家的重要产业，机械工业的发展无时不刻都在影响着国家经济的发展，人类的进步离不开机械工业的发展。在全球经济发展的大环境下，中国各个行业被其他国家的先进技术影响的同时，越来越多的外国企业和品牌传播到中国已经成为现实。在新的市场需求的推动下，对采用重物平衡的电动栏杆进行改良和优化是当务之急。生产采用重物平衡的电动栏杆的企业，必须充分考虑到在采用重物平衡的电动栏杆运行中可能出现的问题，尽量使采用重物平衡的电动栏杆的自动化程度越高越好，从而减少人工时间，国内采用重物平衡的电动栏杆的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。目前，国内采用重物平衡的电动栏杆的研发也在向朝着运行高速化、功能复合化、控制智能化的方向发展，廉价，简单，方便成了采用重物平衡的电动栏杆发展的主题。
本次设计在题目是采用重物平衡的电动栏杆的设计，通过初期的制定该电动栏杆的方案，然后进行细化，对标准件例如电动缸、轴承进行选型计算，然后对该电动栏杆里面的关键零部件例如机架和轴等进行校核计算分析，通过这一系列的论证，从而来证明该电动栏杆的可行性和可借鉴性。
关键词：采用重物平衡的电动栏杆，方案，校核，分析
2.1 采用重物平衡的电动栏杆的总体方案图
采用重物平衡的电动栏杆主要应用于公司门口、学校大门、铁道路口等场合，通常传统的栏杆都是要靠人工来使它提升，而本次设计的电动栏杆即可以通过人工提升也可以通过电动提升，该采用重物平衡的电动栏杆主要由机架、钢丝绳轮、栏杆，电动缸、安装座组成
2.2 采用重物平衡的电动栏杆的工作原理
本次设计的采用重物平衡的电动栏杆主要是靠电动缸驱动钢丝绳轮转动，从而通过钢丝绳轮传递动力到栏杆，在杠杆原理的作用下实现电动栏杆的升级下那个。该电动栏杆可以实现手动和自动的功能，由于电动栏杆重量轻，所以人工只要用手轻轻地拉动钢丝绳，就可以轻松地实现栏杆的升降。
[资料来源：http://www.doc163.com]
目 录 [资料来源：http://doc163.com]
摘要 I
Abstract II
1绪论 1
1.1课题的来源与研究的目的和意义 1
1.2本课题研究的内容 2
1.3国内外发展现状 3
2采用重物平衡的电动栏杆总体结构的设计 4
2.1重物平衡的电动栏杆的总体方案图 4
2.2采用重物平衡的电动栏杆的工作原理 5
2.3机械部分的设计计算 6
2.3.1电动缸的选型计算 10
2.3.2轴承的设计计算 12
2.3.3轴的设计 13
2.3.4键的选型计算 15
2.3.5螺栓强度的计算 16
3各主要零部件强度的校核 18
3.1机架强度的校核与计算 20
3.2传动轴强度的校核计算 21
3.3轴承强度的校核计算 22
4设计总结 24
结论 25
致谢 26
参考文献 27
