The design of hydraulic bench vice
摘要：液压虎钳的运动是一种往复直线运动的方式，它对调速、运动平稳性、换向精度、换向频率都有较高的要求，因广泛采用液压传动。液压虎钳是一种用于精密加工机床的辅助加工设备，对液压系统有着较高的要求。液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。
    液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。     液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。 [资料来源：Doc163.com]
关键词：液压虎钳，液压传动，机械，功能

2 液压虎钳的总体结构分析
2.1 液压虎钳的基本结构

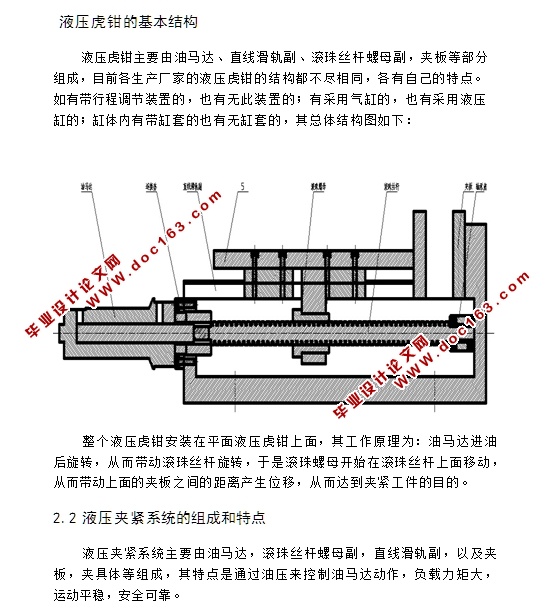

    液压虎钳主要由油马达、直线滑轨副、滚珠丝杆螺母副，夹板等部分组成，目前各生产厂家的液压虎钳的结构都不尽相同，各有自己的特点。如有带行程调节装置的，也有无此装置的；有采用气缸的，也有采用液压缸的；缸体内有带缸套的也有无缸套的，其总体结构图如下：

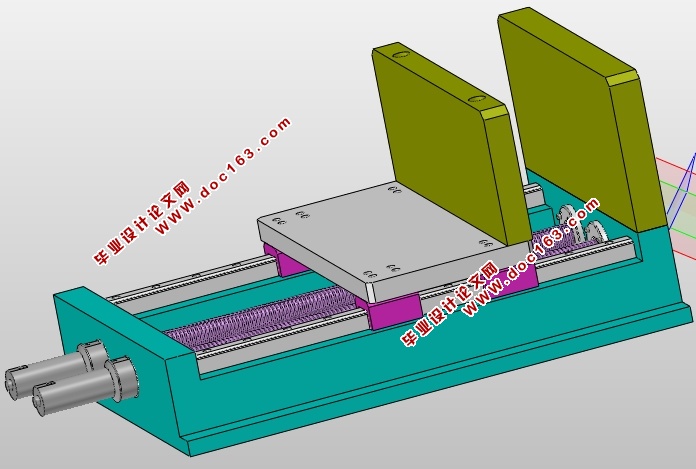

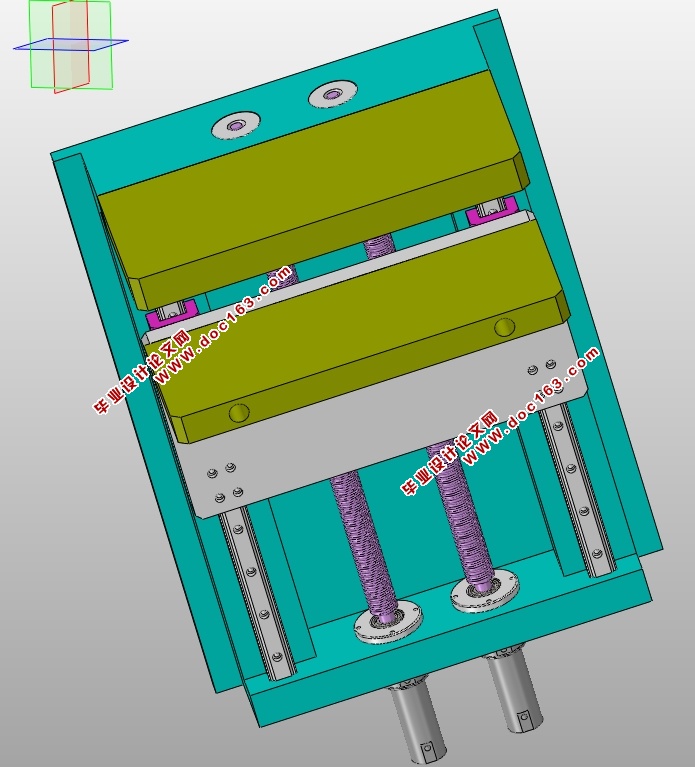

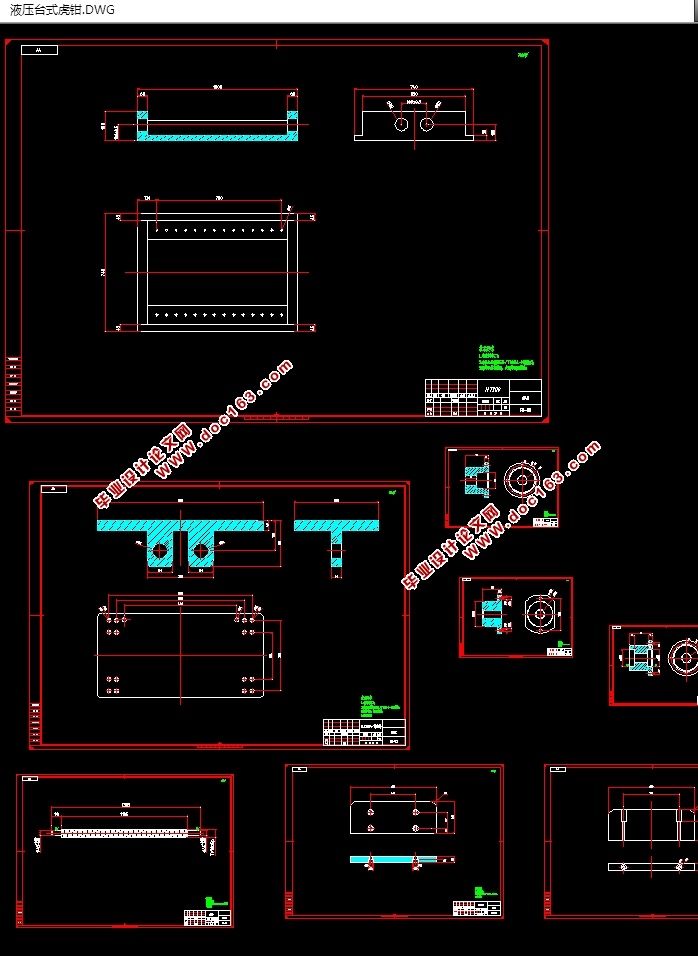

    整个液压虎钳安装在平面液压虎钳上面，其工作原理为：油马达进油后旋转，从而带动滚珠丝杆旋转，于是滚珠螺母开始在滚珠丝杆上面移动，从而带动上面的夹板之间的距离产生位移，从而达到夹紧工件的目的。
2.2 液压夹紧系统的组成和特点
    液压夹紧系统主要由油马达，滚珠丝杆螺母副，直线滑轨副，以及夹板，夹具体等组成，其特点是通过油压来控制油马达动作，负载力矩大，运动平稳，安全可靠。
2.3 液压虎钳的设计要求
2.3.1 设计液压夹具时需要考虑的问题
在进行液压夹具装置之前，需要我们了解夹具设计的基本要求。首先，夹具设计的原则是经济和适用，它可以概括为：好用，经济，好修等特点，其中好用是主要特点。其具体要求如下：

（1）夹具的构造应与其用途和生产规模相适应。正确处理好质量、效率、方便性与经济性之间的关系。
（2）保证工件的加工精度。
（3）保证使用方便，方便拆卸。
（4）注意结构工艺性，并对加工，装配等方面进行综合考虑。


[资料来源：http://www.doc163.com]
