资料介绍:

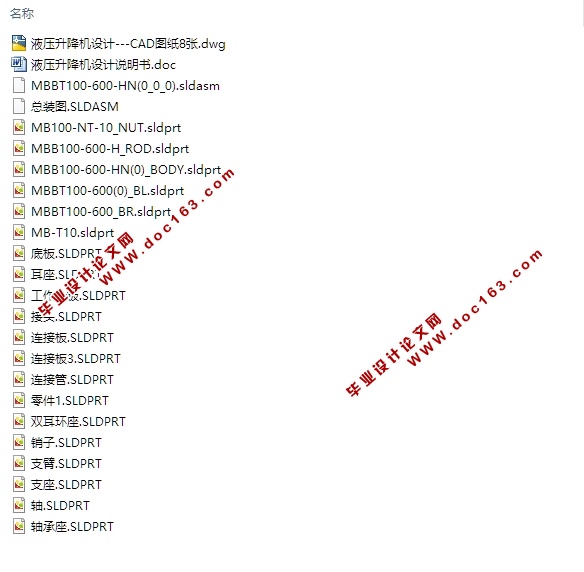

液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书10000字,CAD图纸8张,SolidWorks三维图)
摘要
    随着机械工业的进步和发展,各种不同类型的液压升降机将会被应用到各种场合,与此同时,由于以往液压升降机的结构以及装配工艺之间的限制,使得液压升降机的出现故障的频率越来越频繁,如果不对液压升降机进行检修,最基本的就是不能保证常规的高空作业不能顺利完成,严重的会导致出现安全事故,在以前,我国对这种现状的重视程度还是不够,即在液压升降机上有自带的检修工具,但这对于难度大点的检修工作就带来困难,如果发生故障,根本就不能够使用,而对于液压升降机的设计,主要是考虑其液压系统的设计以及连杆等等的设计校核等,只有通过对液压缸进行正确的选型,对连杆机型强度校核,才能够设计出满意的液压升降机。
    本次设计是关于液压升降机的设计,通过对传统的液压升降机结构进行了改进和优化,对它的机械结构和液压系统进行设计,使得此种类型的液压升降机的使用范围更广泛,更加灵活,并且对今后的选型设计工作有一定的参考价值。

液压升降机总体结构的设计
2.1 液压升降机的总体方案图 [资料来源:https://www.doc163.com]
液压升降机一般常见于高空作业的场所,当需要高空作业时,启动液压升降机,液压缸打开行程,从而来推动连杆机构摆动,该液压升降机上面的工作台会慢慢上升,当高空作业完成后,液压缸缓缓缩回行程,这样人就被慢慢地放回底面。本次设计的液压升降机具体参数为:
设计参数:额定载荷:2000kg
最低高度:500 mm  最大起升高度:1800mm
最大高度:2000mm 平台尺寸:3000x1000mm

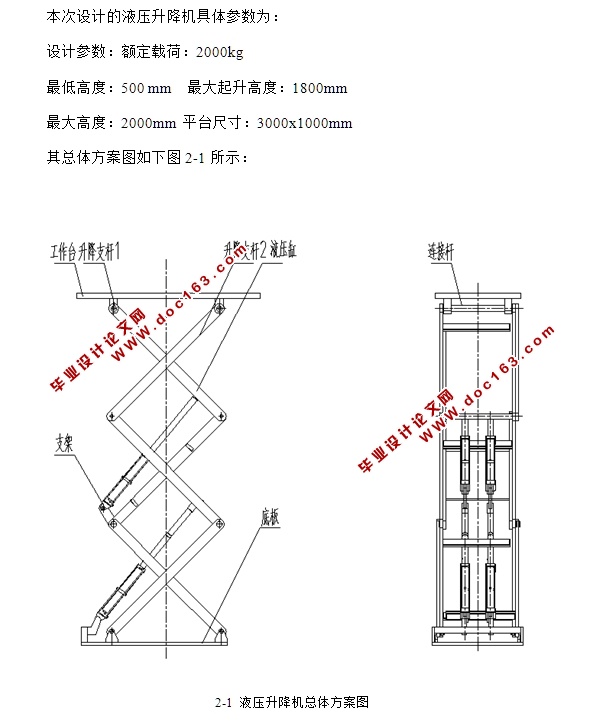

其总体方案图如下图2-1所示:

2-1 液压升降机总体方案图
2.2.液压升降机的总体设计
2.2.1 确定液压升降机参数的原则
    1、要满足配套设备的相关要求;
    2、与液压升降机的工作方式相适应;
    3、结构紧凑,人操作方便;
    4、液压升降机的工作稳定性好。
2.2.2 确定液压升降机结构参数的内容
    1、确定正常工作条件下,液压升降机与相应设备的位置关系;
    2、确定液压升降机总体与主要部件的布置与尺。
2.2.3 液压升降机主要尺寸的确定

[资料来源:https://www.doc163.com]

    1、液压升降机高度
    液压升降机最小高度为:Hm=0.5m
    液压升降机最大高度为:Hn=2m
    2、液压升降机伸缩比
    液压升降机的伸缩比指最大与最小液压升降机高度之比值为: 代入数据得m=1.3。
2.2.4  液压升降机间距
    所谓液压升降机间距,就是相邻两液压升降机中心线间的距离,按下式计算:bc=Bm+n∙C3;
式中:
bc—液压升降机间距(液压升降机中心距);
Bm—每架液压升降机升降台总长度;
C3—相邻液压升降机(或框架)升降台之间的间隙;
n—每架所包含的组架的组数或框架数,整体自移式液压升降机。
液压升降机间距bc要根据液压升降机型式来确定,本次设计取液压升降机的中心距为1.8m。
2.3 支架的设计
支架在o 点铰接,支架1上下端分别固定在上、下板面上,通过活塞杆的伸缩和铰接点O的作用实现人的举升。 [资料来源:http://www.doc163.com]
  [来源:http://www.doc163.com]

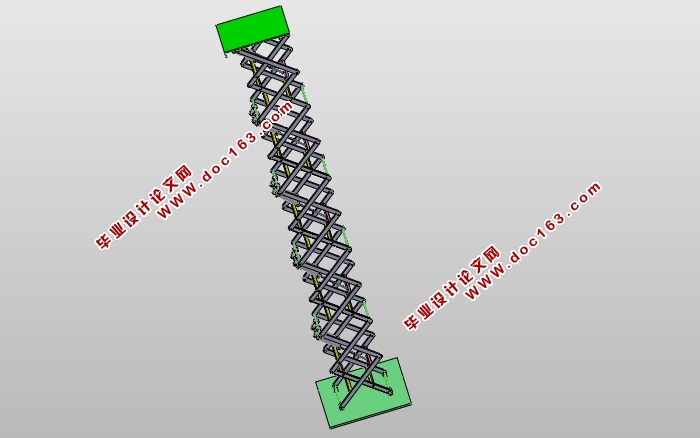

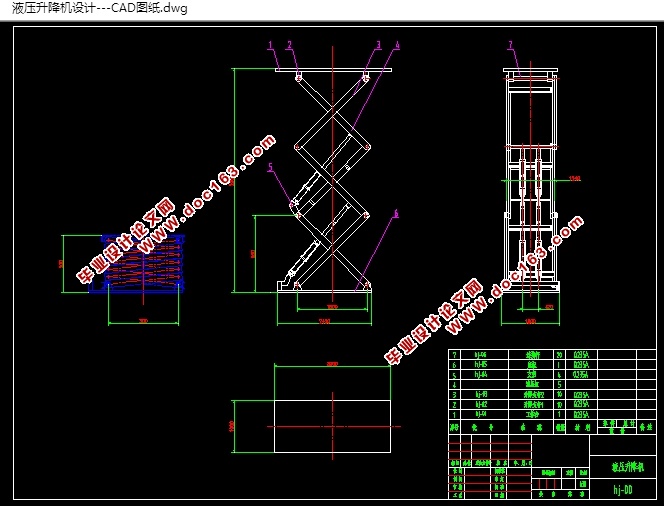

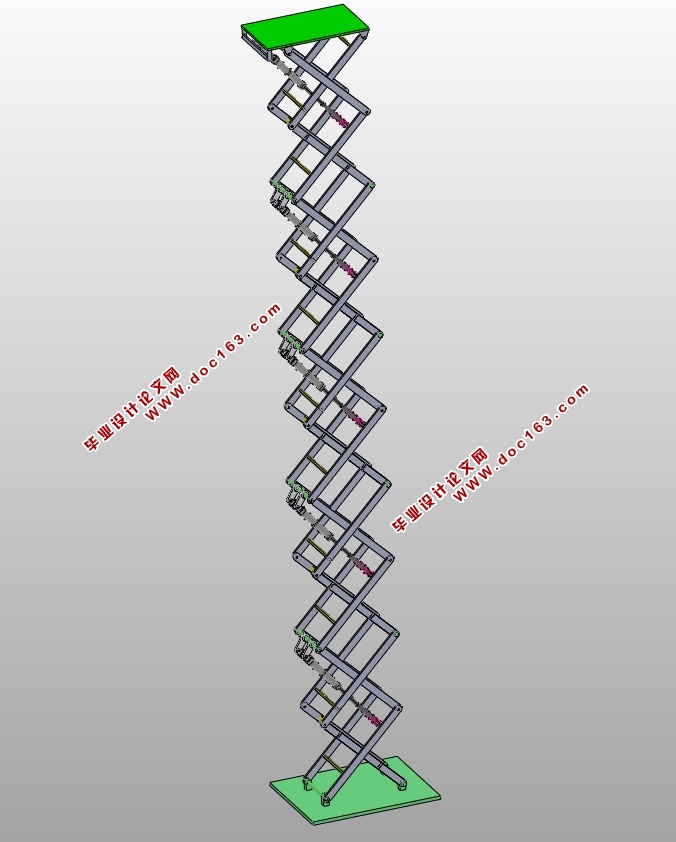

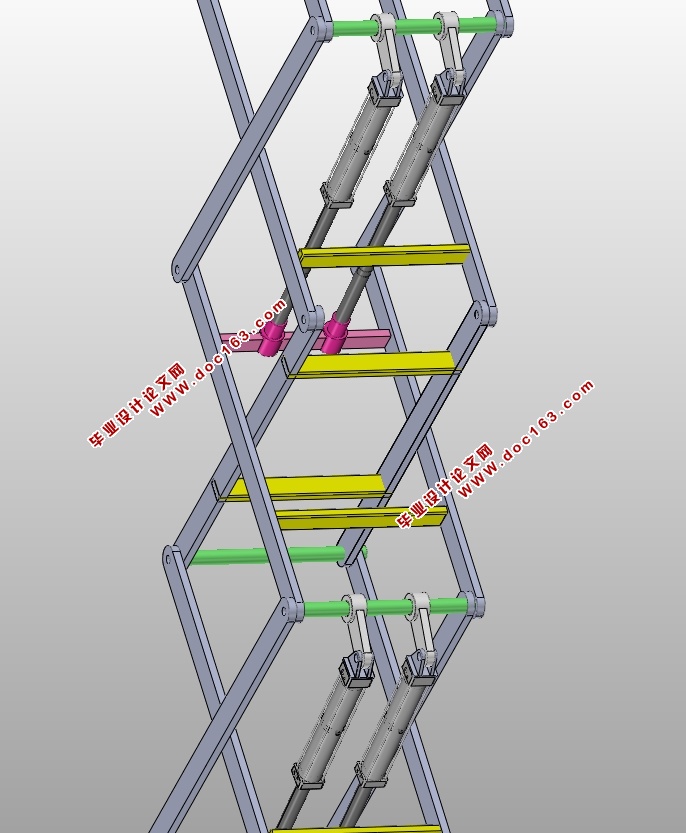

液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)
液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)
液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)
液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)
液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)

[资料来源:http://www.doc163.com]


液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)
液压升降机的设计(含CAD零件图装配图,SolidWorks三维图)



目 录
摘要    I
Abstract    II
1引言    1
  1.1课题的来源与研究的目的和意义    1
  1.2本课题研究的内容    3
  1.3液压升降机的发展现状    5
  1.4液压传动的基础知识    5
  1.5液压系统的基本组成    9
  1.6液压传动的优缺点    10
  1.7液压传动技术的发展及应用    11

[来源:http://www.doc163.com]

2液压升降机总体结构的设计    7
  2.1液压升降机的总体方案图    9
  2.2液压升降机的总体设计    10
     2.2.1确定液压升降机参数的原则    11
     2.2.2确定液压升降机结构参数的内容    12
     2.2.3液压升降机主要参数的确定    13
     2.2.4液压升降机间距    15
  2.3 支架的设计    16
  2.4液压元件的选取    17
  2.5液压缸的选型计算    17
     2.5.1缸体壁厚的计算    18
     2.5.2缸底厚度的计算    19
     2.5.3缸筒发生完全塑性变形的压力计算3.2.4缸筒径向变形计算    21
     2.5.4活塞杆强度的计算    23
     2.5.5 管路的设计    24

[来源:http://Doc163.com]


3负载图和速度图    25
4各主要零部件强度的校核    27
  4.1升降台的强度校核    28
5 液压升降机的控制原理    29
结论    31
致谢    32
参考文献    33
