外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图)(论文说明书8800字,CAD图纸7张,STEP,SolidWorks三维图)
摘  要
    外啮合齿轮泵主要由主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内,主动齿轮轴伸出泵体,由电动机带动旋转。外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。
    近期对机械行业中外啮合齿轮泵的使用情况进行了调查,发现在机械行业中外啮合齿轮泵的使用非常广泛。自然而然它们的安装和制造的要求也有一定的要求。传统的钻泥浆泵的传动效率不高,维修困难。所以设计一个专用的外啮合齿轮泵势在必行。本次的毕业设计课题的是外啮合齿轮泵的设计。本文介绍了外啮合齿轮泵的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,该外啮合齿轮泵的优点是高效,经济,并且安全系数高,运行平稳。本次设计在某种程度上大大提升了该设备在国内外的竞争力,体现了机械工业重要性这一核心价值。

关键词:外啮合齿轮泵;齿轮;效率;高效
  [版权所有:http://DOC163.com]
2.2 外啮合齿轮泵的工作原理
     外啮合齿轮泵的工作原理位:齿轮泵的结构由两个齿轮相互啮合在一起,它是依靠齿轮的轮齿啮合空间的容积变化来输送液体的。齿轮泵工作时,主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时,吸入室容积增大,压力降低,便将吸人管中的液体吸入泵内;吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后,由于两个齿轮的轮齿不断啮合,便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转,泵就能连续不断地吸入和排出液体。

第三章 机械传动部分的设计计算
3.1电机的选型计算
  已知外啮合齿轮泵、传动齿轮、传动轴以及其他零部件的重量,我们取总重量为20Kg,齿轮转动速度为1~2r/min。
  [来源:http://Doc163.com]

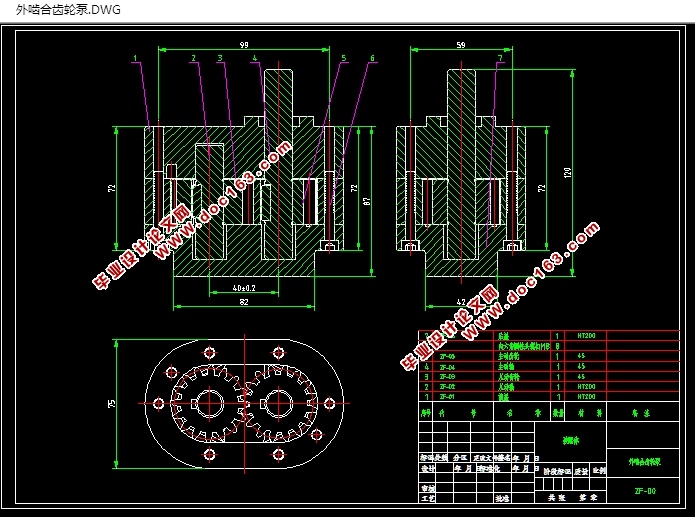

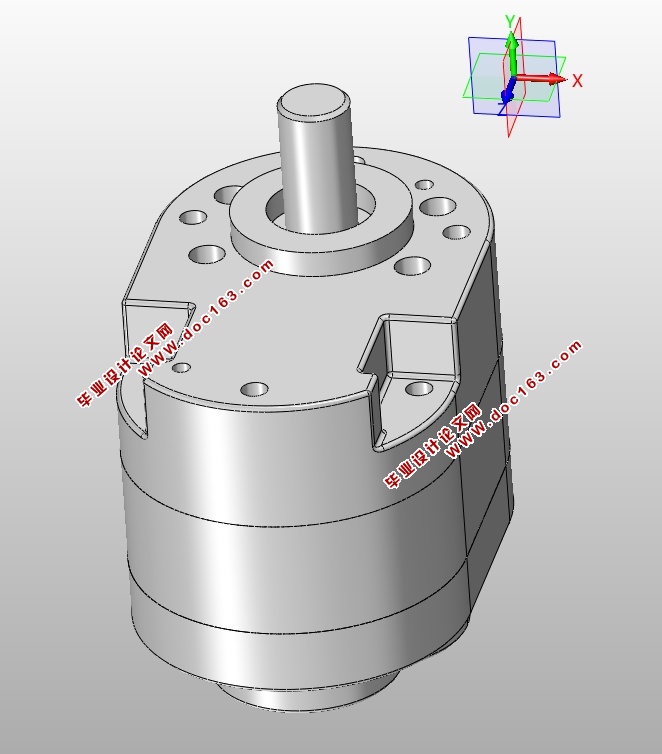

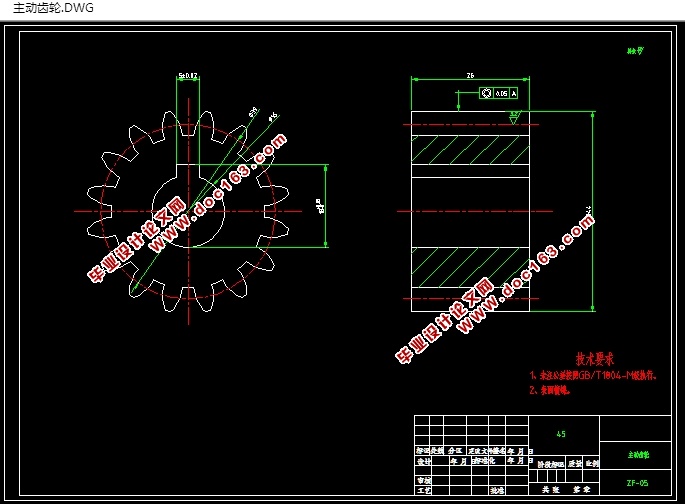

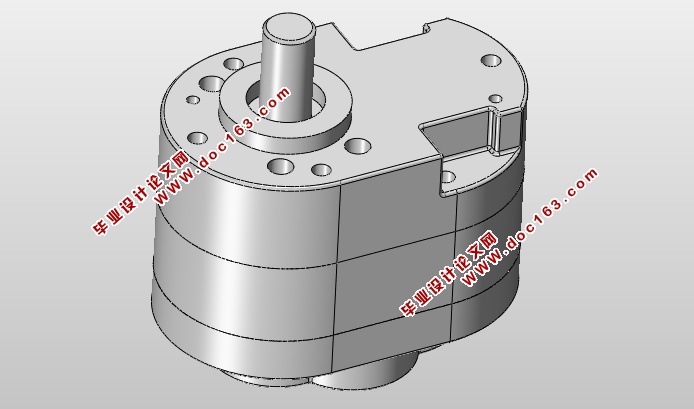

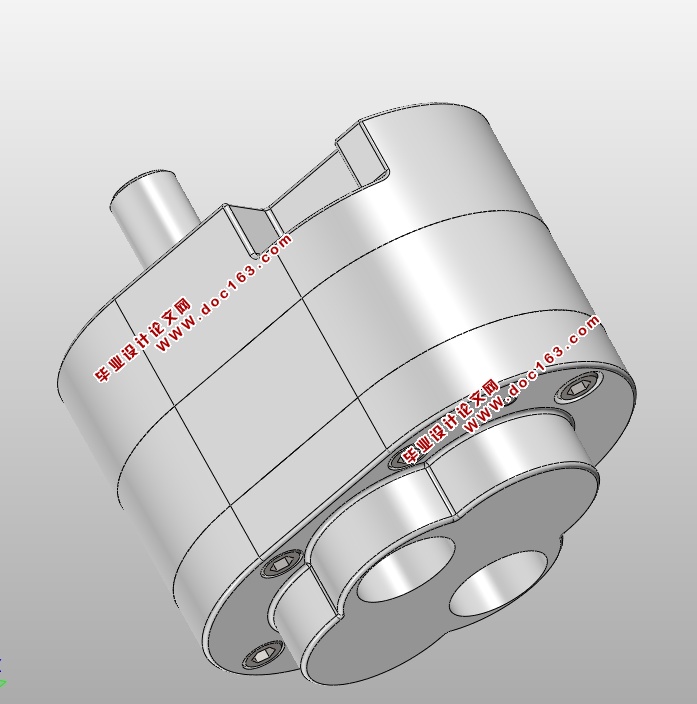

外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图)
外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图)
外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图)
外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图)
外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图) [资料来源:Doc163.com]
外啮合齿轮泵的设计(含CAD零件装配图,STEP,SolidWorks三维图)
