产品标识快速打印机机构设计(含CAD零件图装配图)

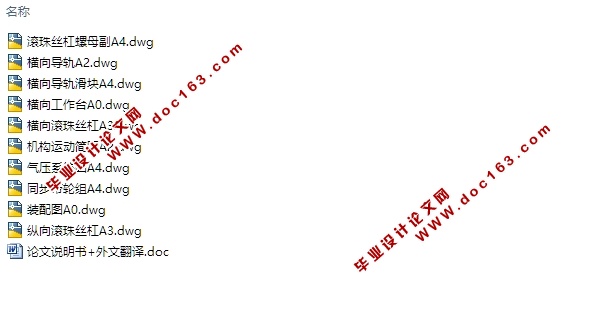

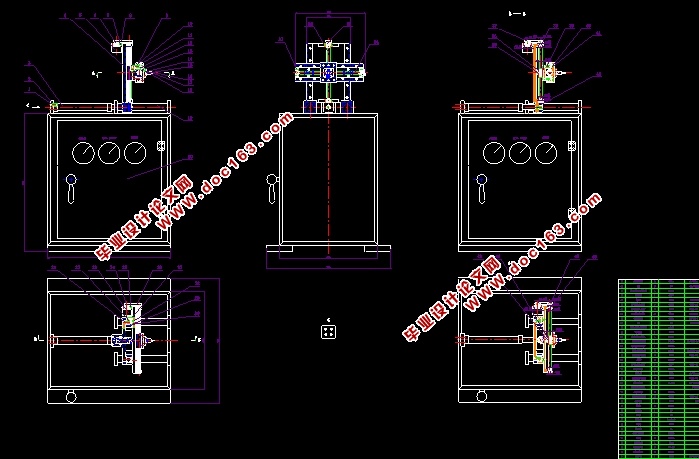

产品标识快速打印机机构设计(含CAD零件图装配图)(论文说明书13000字,外文翻译,CAD图10张)
摘要
在产品质量管理工作中，很重要的一条就是零件的寿命预测和质量跟踪服务，这就要求在一些重要零部件的表面上有唯一标识，以便对其进行有效的跟踪管理，满足现代质量管理体系的要求，确保产品质量。气动标识打印机是近年来出现的一种对产品表面进行标记的机电一体化产品，它集机械、电子、计算机等技术于一体。由于其应用范围广、功能强且打印标识不易被仿制等一系列优点，使其在最近几年内得到了较大范围的应用和普及。
目前，标识打印机主要分为气动标识机和激光标识机两种。气动标识打印机是利用空气压缩机和一个气阀控制打印头上下振动，在工件上打下标记。激光标记机是利用激光的热效应烧蚀掉物体表面材料从而留下永久标记的技术。但无论是气动标识机还是激光标识机，它们的控制原理大体上是一样的。运动控制器经历了硬件数控(NC)和计算机数控(CNC)两个发展阶段，90年代以来，随着计算机技术的飞速发展，性价比不断提高，基于计算机的数控系统己成为控制系统发展的主流。现在的标识机采用微机（PC机)控制，具有完善的图形处理能力，但每台标识机需配备一台工控PC成本较高。 [版权所有：http://DOC163.com]
本文选用气动标识打印机的工作原理，并结合计算机数控技术，完成打标机的传动系统和结构设计。
本文所完成的主要工作如下:(1)传动系统的设计(2)气动系统的设计
关键词:标识打印机，步进电机，滚珠丝杠，气压回路，数控编程
ABSTRACT
In the management of product quality, it is very important that life prediction and quality follow-up service of the part, this require that some important parts must have the only mark of itself on the surface, in order to carry on effective following and managing for it.This management could make the part met the request for the modem quality management system to guarantee product quality. The pneumatic mark printer is a kind of integrated products of electromechanics that can make the mark on the products surface in recently years. It make many technology incorporates, such as machinery, electron, computer, etc. Because it has a series of advantage such as the widely range of application, the big capacity, the strong function and easily identification etc. These advantages make marking printer got wide application and popularize in recent years.
At present, there are rivo kinds of mark printer: pneumatic marking printer and laser marking printer. Pneumatic marking printer utilizes the air compressor and a pneumatic valve marking on the work piece through controlling the marking head vibration up and down. Laser mprinter leave permanent mark on the part surface with heat effect of laser ablated. But no matter pneumatic printer or laser their control system are similar. The movement controller has gone through the numerical control of the hardware (NC) and two developing stages of computer numerical control (CNC).Since the 1990s, with computer development at full speed of technology, cost performance raise constantly, the numerical control system based on computer has already become the mainstream of control system development. At present we use the computer (the PC) to control the marking machine. It has perfect graph processing ability, but if each marking machine needs one computer, the cost will be very high. I will discuss that the single chip replaces the PC to control the sport, let the single chip become the next machine, and it go to control data of location plane (PC) to accept through serial communication interface, then one PC can control many sets of single chip. The cost performance of marking printer hasbeen improved greatly. [资料来源：http://www.doc163.com]
In this paper, the printer selection of pneumatic principle of identity, Combination of computer numerical control technology, Marking the completion of the drive system of machine and structural design.
The main content of this text is as follows:(1)design the transmission system (2) design the pneumatic system.
Key words: mark printer; stepper motor ball; screw pneumatic system; NC programming.
2．全自动气动标识打印机的方案设计与工作原理
2.1全自动气动标识打印机的方案设计
气动打标机在前期考虑中有两种方式，一种是字模按压式打标机，一种是打印针铣削式打标机。由于设计题目是产品标识快速打印机机构设计，所以想要做到快速打印也是设计要求之一，相比较来说字模按压式打标机速度更快，每一种需要打印的字符提前设计好相关字符模具，将被打印工件运送到打印区域，利用气压动力将提前设计好的模具按压在工件上，以打印出产品标识，在量产的情况下，这种方法最快速，但是始终解决不了字模按压会带来的打印深度浅的问题，会导致很多字符不清晰，不能更好的标识出工件的具体信息，而且在不是量产的情况下，没办法制造出来智能的字符库，会导致提前的准备工作时间很长，如果有一些修改，也不容易处理，综合上述原因，为了迎合市场现实状况的需求，最终选择了打印针铣削式标识打印机。
[资料来源：Doc163.com]
现在使用的气动标识打印机功能如下：
（1）打印针可以在工件表面的设定范围内进行平面运动并且完成定位。
打印针在工件表面上方区域可以按照按照预设的轨迹运动；可以在需要打印的地方进行坐标定位；打印结束之后，打印针可以自动回到初始位置。
（2）快速打印
打印针定位到打印位置之后，可以自动的保证一定深度的前提下进行打印。
（3）操作界面简单，可打印字符样式多
使用者在操作界面可以设定系统参数、打印位置参数、打印字符或图案，并且操作简单。
（4）便于与上位机系统连接
标识打印机能顺利地与上位机连接，使用通用串行接口，处理上位机的各种文字或者图案信息，传达到下位机。
（5）体积不大，结构简单，安装修理比较方便
打印机在工作时，应该便于安装和使用。在满足正常打印要求的前提下，应该更少的占用工作空间。
[资料来源：https://www.doc163.com]
