压力能收集转化装置的结构设计及分析(含CAD装配图,SolidWorks三维图)

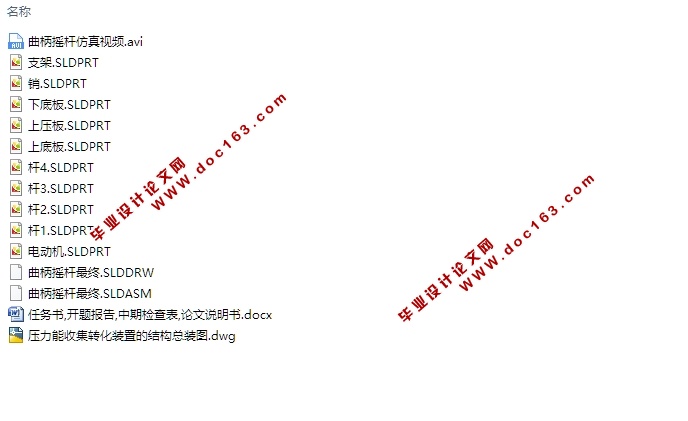

压力能收集转化装置的结构设计及分析(含CAD装配图,SolidWorks三维图)(任务书,开题报告,中期检查表,论文说明书12000字,CAD图1张,SolidWorks三维图,仿真视频)
摘要
近代人类社会飞速发展，蒸汽时代的革命与电气时代的革命，使人类社会从农业封建的生产方式转变为机械科学的生产方式，人类科技文明飞速发展，科技的发展离不开动力，动力的发展离不开能源，因此，能源也是世界各国发展所重视的问题。
能源分为可再生能源与不可再生能源，而随着不可再生能源的短缺，人类将能源研究方向转变到了不可再生能源，现阶段人类已经可以将太阳能、风能、水能、生物能等可再生能源利用和使用。本课题研究的装置也是属于可再生能源的一种，为了将生活中在无意识中产生的压力能转化为电能并收集起来，设计了一种机械式和压电式相结合的一种压力能收集转换装置，用于收集日常生活中零散的压力能，将其储存备用。通过使用三维建模软件设计该装置的机构和运动仿真，并对主要杆件进行受力分析。
通过研究设计使该装置能实现压力能转化为电能并收集储存起来，得到利用和使用。
关键词：能源；机械式；压电式；收集转化装置；三维建模
ABSTRACT [版权所有：http://DOC163.com]
The rapid development of modern human society, the revolution of the steam age and the revolution of the electrical age made the human society transformed from the agricultural feudal production mode to the mode of production of mechanical science, the rapid development of human science and technology civilization, the development of science and technology without power, and the development of power without energy. Therefore, energy is also the whole of the world. The problem of development.
Energy is divided into renewable energy and non renewable energy, and with the shortage of non renewable energy, mankind has changed the research direction of energy to non renewable energy. At this stage, we can use and use renewable energy, such as solar energy, wind energy, water energy, biological energy and so on. This research device is also a kind of renewable energy. In order to convert the pressure energy produced in the unconscious into electric energy in life and collect it, a kind of pressure energy collection and conversion device, which combines mechanical and piezoelectric type, is designed to collect the scattered pressure energy in daily life and store it in reserve. . By using 3D modeling software, the mechanism and motion simulation of the device are designed, and the stress analysis of the main rod is carried out.
[资料来源：https://www.doc163.com]
Through research and design, the device can realize the conversion of pressure energy into electrical energy and collect and store it, so that it can be used and used.
Key words: energy; mechanical; piezoelectric; collecting and transforming device；3D modeling
1.3 本课题主要研究问题
采用机械式和压电陶瓷相结合的方式设计一种压力能收集转换装置，用于收集日常生活中零散的压力能，将其储存备用，并对主要零部件进行受力分析。具体任务如下：
1.采用机械式和压电陶瓷相结合的方式设计一种压力能转化装置。
2.设计压力能收集及储存装置。
3.绘制三维结构图。
4.对主要部件进行受力分析。
1.4 本章小结
本章阐述了机械式和压电式压电能量收集的目的和意义，并介绍压力能转换收集装置在国内外的研究现状以及发展趋势，明确了课题的主要研究内容。
2收集装置结构设计

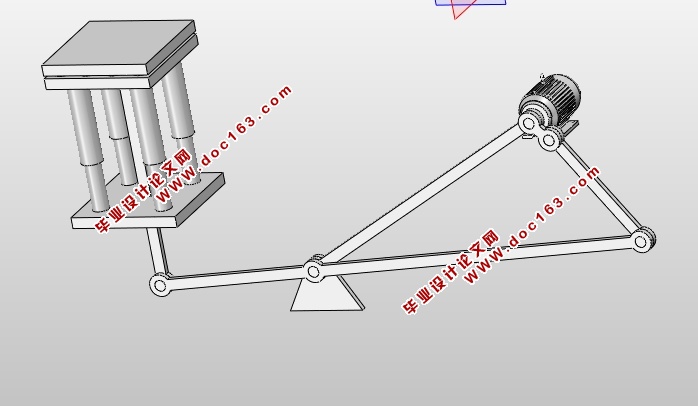

本次设计的目的是为了采用机械式和压电式相结合的方式来实现压力转化为电能，机械式主要针对机械机构的设计来带动发电机工作，压电式主要利用压电陶瓷进行发电，二者相结合，可以使电能收集效率大大提高。 [资料来源：http://www.doc163.com]
[资料来源：Doc163.com]
目录
摘要 I
ABSTRACT II
1绪论 1
1.1选题目的和意义 1
1.2国内外的研究状况及发展趋势 2
1.2.1国内外研究现状 2
1.2.2发展趋势 3
1.3 本课题主要研究问题 3
1.4 本章小结 3
2收集装置结构设计 4
2.1方案选择 4
2.1.1曲柄摇杆机构杆长的确定 6
2.1.2克服曲柄摇杆机构死点问题 8
2.2三维建模 8
2.2.1零件图绘制 8
2.2.2装配体的构建 12
2.3运动仿真 13
2.4典型杆件受力分析 14
3. 电能转换效率估算 17
3.1压电式转化效率 17
3.1.1压电陶瓷简介 17
3.1.2压电陶瓷转化效率理论计算 18
3.1.3测试数据 19
3.2机械式转化效率 20
3.2.1机械式转化效率理论计算 20
3.3压力能转化为电能效率估算 22
3.4压力能收集转化装置的实际应用 22
结束语 23
参考文献 24
