自动铺砖机方案改进及机械部分设计(含CAD零件装配图)

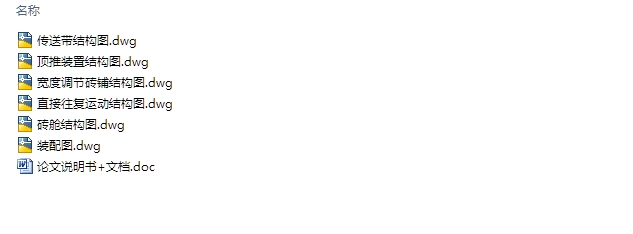

自动铺砖机方案改进及机械部分设计(含CAD零件装配图)(外文翻译,论文说明书11000字,CAD图6张)
摘要：伴随着全国城市化进程的高速发展，城市道路硬化的急剧增加，道路铺设缓慢是一项重大难题。就目前而言，建筑施工和道路铺设中的地面铺砖大多为手工铺设，少数的机械铺设也存在着许多缺陷，而且地面铺砖进度非常缓慢，因此研究一种高效率的结构稳定的自动铺砖机是非常有必要的。
根据任务书的要求，设计制定出了一套科学合理的方案，本次的设计包含了图像处理技术、机械结构设计、和系统控制部分，首先是利用重力原理进行铺砖，进而采用图像处理技术对道路的宽度进行采集，并控制调整铺设的宽度。这种设计具有结构简单稳定、操作简便、维护方便、和高效率等特点。通过creo 进行三维结构设计的建模仿真，并对主要零部件进行计算校核，对典型进行有限元分析，这样有利于提高系统的稳定性。
关键词：自动化，系统控制，设计校核
Improvement of automatic brick laying machine and design of mechanical part
Abstract: Along with the rapid development of the urbanization process in the country, the hardening of urban roads has increased dramatically and the slow laying of roads is a major problem. At present, most of the floor paving in building construction and road paving is hand-laying, and a few mechanical pavings also have many defects, and the progress of paving on the ground is very slow. Therefore, a high-efficiency structurally stable automatic shop is being studied. Brick machine is very necessary. [版权所有：http://DOC163.com]
According to the requirements of the task book, a set of scientific and rational solutions was designed and developed. This design includes image processing technology, mechanical structure design, and system control. The first is to use the principle of gravity for paving, and then use image processing technology. Collect the width of the road and control the width of the paving. This design has the characteristics of simpleand stable structure, easy operation, easy maintenance, and high efficiency. The three
dimensional structural design and simulation through creo, and the main components for calculation and verification, typical finite element analysis, which will help improve the stability of the system.
Keywords: Automation；System control；The design and checking；
自动铺砖机方案工作原理

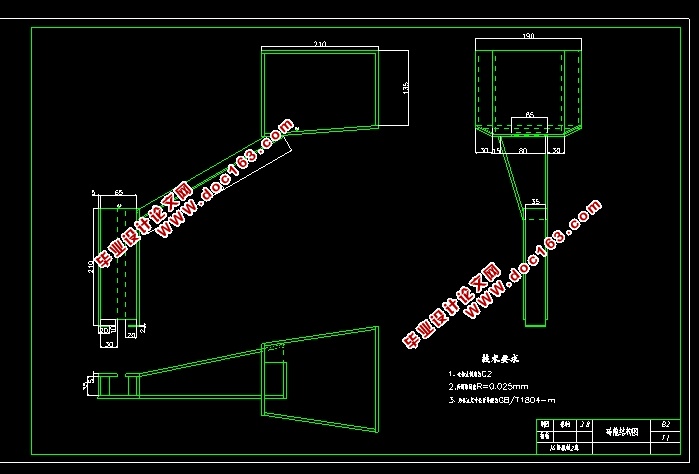

2.3.1 砖舱
砖舱结构是由直线往复运动机构，砖箱和电机组成，如下图2.2所示。砖箱与直线往复运动机构通过螺栓或焊粘连接接。电机、直线往复运动机构两者之间是通过联轴器相连接。当电机通电运行时，直线往复运动机构就把电机的旋转的运动转换为直线运动的，并且带动砖箱来回运动，砖箱利用惯性和重力使的砖块从砖箱下的漏孔中落到滑台上。 [资料来源：www.doc163.com]
[版权所有：http://DOC163.com]
目 录
摘要 I
Abstract II
1 绪论 1
1.1 研究目的及意义 1
1.1.1 研究的目的 1
1.1.2 研究的意义 1
1.2 国内外研究现状 1
1.2.1 国内研究现状 1
1.2.2 国外研究现状 2
1.3 研究内容 2
1.4 预期结果及意义 3
1.5 本章小结 3
2 自动铺砖机结构设计和改进 4
2.1 自动铺砖机方案分析 4
2.1.1方案研究 4
2.1.2 方案设想 4
2.2 自动铺砖机整体结构设计 5
2.3 自动铺砖机方案工作原理 6
2.3.1 砖舱 6
2.3.2 传送带结构 6
2.3.3 宽度调节铺砖结构 7
2.4 自动铺砖机零件选用 8
2.4.1 轴承选用 8
2.4.2 正反牙滚珠丝杠 8
2.4.3 电机与驱动选用 9
2.4.4 顶推装置动力选用 10
2.5 本章小结 10
3 关键零部件校核计算及有限元分析 12
3.1 关键零部件的校核计算 12
3.1.1 轴的结构设计 12
3.1.2 轴强度计算 12
3.2 联轴器与轴承的选择 15
3.2.1 联轴器的选择 15
3.2.2 轴承的选择 16
3.3 典型零件的有限元分析 16
3.3.1 分析软件简介 16
3.3.2 直线往复运动部件的受力分析 17
3.3.3 顶推装置前段有限元分析 18
3.4 本章小结 19
4 自动铺砖机系统联调 20
4.1 自动铺砖机系统构成 20
4.2 自动铺砖机系统工作过程 21
4.3 自动铺砖机系统测试 22
4.4 自动铺砖机推广评估 23
4.5 自动铺砖机系统总评 24 [版权所有：http://DOC163.com]
4.6 本章小结 24
5 展望与评估 25
5.1 课题概述 25
5.2 自动铺砖机前景展望 25
5.3 收获启发 25
参考文献 27
致 谢 28
附录A外文文献 29
