摘要
最近各行各业的发展都是很快的，农业上对于机械化的要求也是非常明确的，现在生产的玉米变多，所以将玉米的皮剥掉的劳动量自然也就变大了，要想实现机械化生产农业机械是非常关键的，农产品在市面上的销售怎么样，主要就在于农业机器的质量，还有工作效率是高还是低。我们国家，主要种植玉米的地方在北方，在将玉米摘下来，还有剥皮的时候都是通过人工来进行，工人在进行工作的时候强度是非常大的，效率也不高。要想将这种状况进行改善，这篇论文设计了一台专门对玉米进行剥皮的机器，这样就可以进行自动化工作了，那么工作效率就变高了，工人的劳动强度就变低很多。

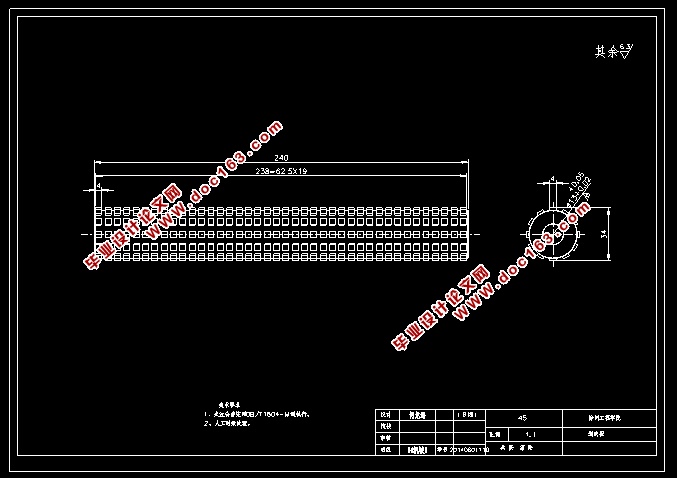

本次设计是在了解和掌握玉米果穗剥皮原理、研究现状及发展趋势的基础上进行的。其主要设计内容有玉米果穗剥皮总体方案及工作原理的确定；对齿轮传动、带传动进行设计与计算；剥皮棍的设计、计算与校核；电动机、键等标准件的选择与确定。最后，通过三维、二维绘图软件完成玉米剥皮整体三维造型、装配图及主要零部件图的绘制等。

[来源：http://Doc163.com]

本次设计的玉米果穗剥皮机，其结构简单，操作方便，能够在很大程度上减轻工人的劳动强度，为其发展、设计与制造提供一个的帮助。

关键词  农业；机械化；玉米果穗；剥皮机；设计


Abstract
In recent years, the demand for agricultural mechanization production is more and more obvious. With the increase of maize yield, the labor requirement for maize peeling is also increasing. Agricultural mechanization has been the most critical design equipment in the process of mechanized flow, and the level of agricultural machinery operation quality has played a decisive role in the market rate of agricultural products. The northern part of China is the main producing area of corn. For a long time, it has been taken by YISHION by hand to pick up the ear of corn and then peel it by hand. This work has great labor intensity and low working efficiency. In order to change this backward situation, this paper intends to complete the design of a corn ear peeling machine, so as to realize the automation of maize peeling. So as to improve work efficiency and reduce people's labor intensity.

[资料来源：http://www.doc163.com]

This design is based on understanding and grasping the principle of maize ear peeling, research status and development trend. The main design contents are the overall plan and the working principle of the peeling of corn ear; the design and calculation of the gear transmission and belt drive; the design, calculation and checking of the peeling stick; the selection and determination of the standard parts, such as motor and key. Finally, three dimensional and two-dimensional drawing software is applied to complete the 3D modeling, assembly drawing and main parts drawing of corn skins.
This design of corn ear peeling machine, its structure is simple, easy to operate, to a great extent to reduce the labor intensity of workers, for its development, design and manufacturing to provide a help.

Keywords  agriculture; mechanization; corn ear; peeling machine; design

2 总体方案的设计与确定
2.1 本课题设计要求的确定
玉米剥皮机可以将玉米表面的皮给剥掉，这样的机器是给农民来用的，那么这个机器的特征有下面几点： [资料来源：Doc163.com]
1、用起来容易，可以在农村进行推广，机器的零件用标准件，不管是安装，还是维修都是比较便利的。
2、整个机器来进行安装，结构一点都不复杂，价格比较低，并且动力要对农村实际状况进行满足。论文设计的这个机器生产效率是比较高的，玉米籽的破损率也是比较低的，剥净率是很高的。
3、对玉米进行剥皮的时候，剥净率要超过93%，尽可能不要将籽弄破了。
4、成本尽可能的减低，将工作时候的效率变高。
2.2 设计参数的确定
论文写得这个玉米剥皮机，它的数据在下面：
1、玉米剥皮机在进行生产的时候每小时一千千克；
2、物料在对能量进行消耗的时候，它的大小跟玉米的直径有很大的关系，确定w＝0.0030kw.h/kg；
3、电动机在进行转动的时候，速度在n＝1500r/min。

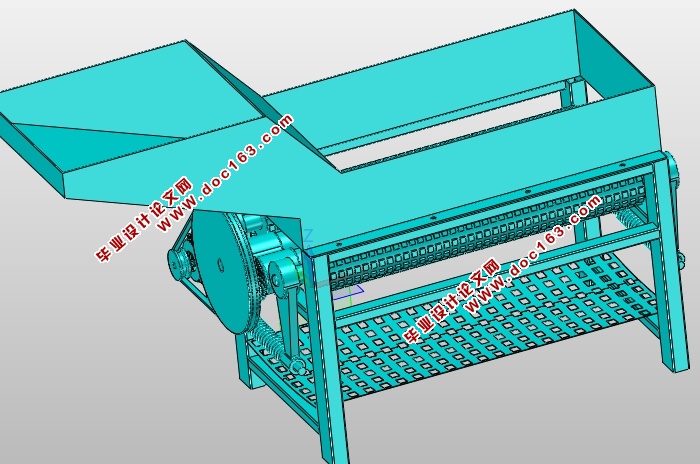

2.3 玉米剥皮机的组成及工作原理

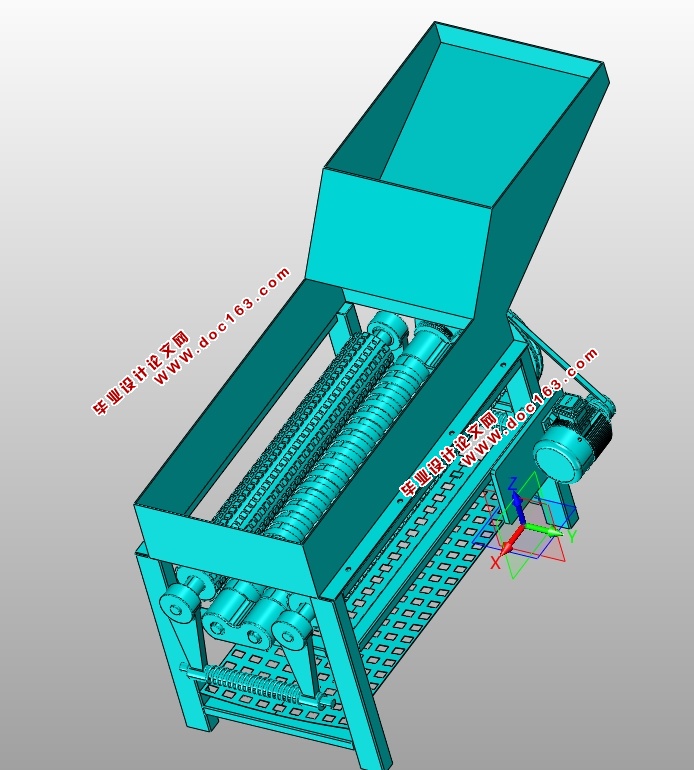

玉米剥皮机最主要的结构由上料装置，剥皮装置组成。工作原理为：电动机将动力通过皮带传送至大皮带轮，大皮带轮将动力通过一对齿轮传送至传动棍，而后将放置在传动棍和剥皮棍之间的玉米果穗进行剥皮。剥皮棍安装在轴上面，轴的两端通过轴承安装在轴承座上。剥皮机构主要部件为剥皮辊，其作用是清除茎叶混合物和剥掉果穗表皮。其原理是相对旋转的传动棍和剥皮棍抓取并剥掉在其上运动的果穗的表皮，同时把表皮和茎叶混合物拽到辊下，剥掉表皮。剥皮辊间隙时由压缩弹簧来保证的，不用经常调整。剥皮装置中的剥皮辊辊面带有螺旋凸棱，并且两辊高低配置，可以根据玉米棒的大小不同，通过弹簧调节两辊间的距离。机架下部有一块挡板，防止脱落的玉米粒飞溅伤人。 [资料来源：https://www.doc163.com]

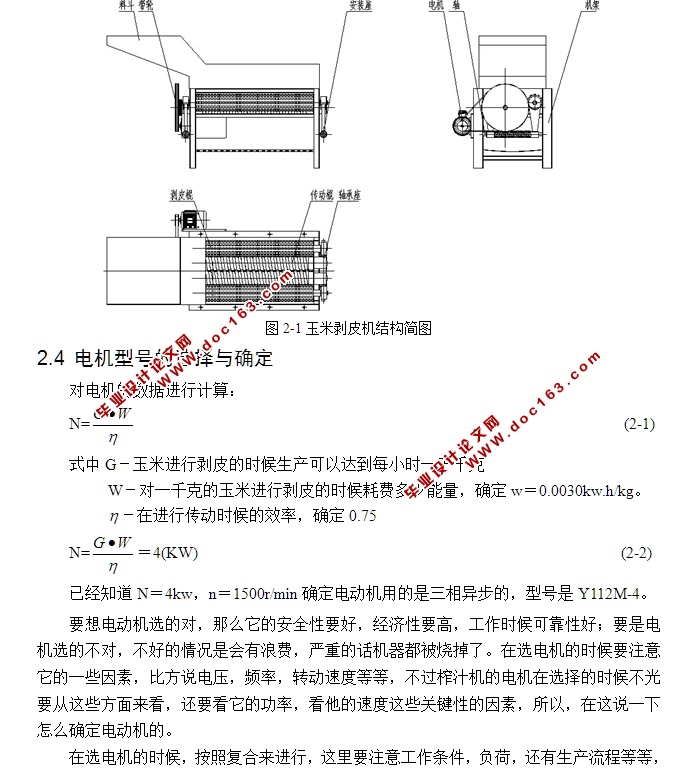

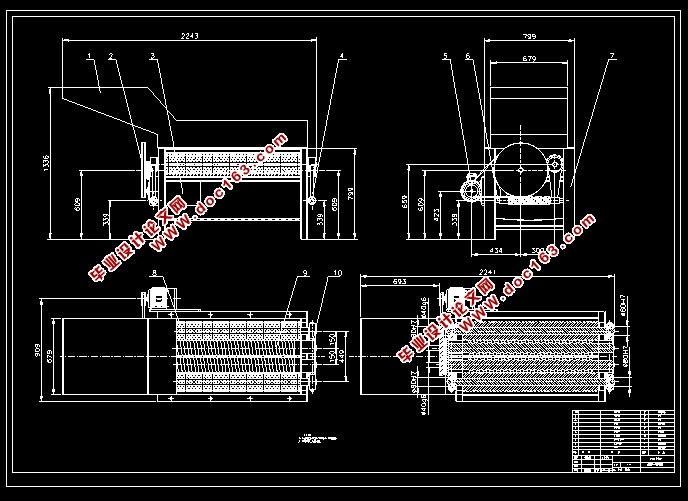

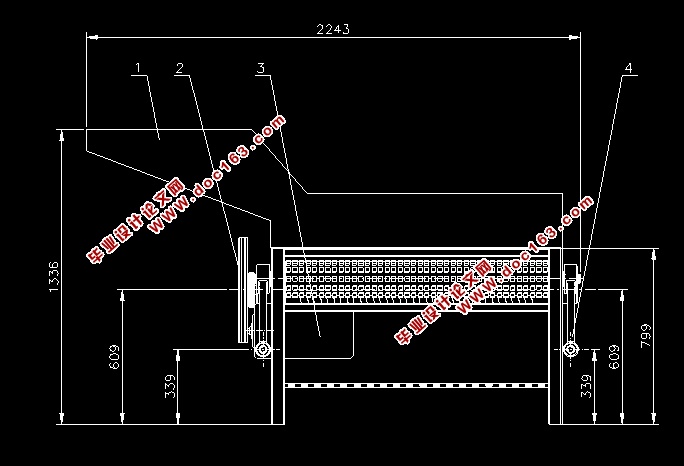

通过上面的对机构的组成和工作原理的确定，能够发现该机结构简单，调整方便，性能可靠，生产效率高。具体结构见下图2-1玉米剥皮机结构简图。
  [版权所有：http://DOC163.com]
