手套自动翻边和脱模装置设计(含CAD零件装配图,PLC梯形图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

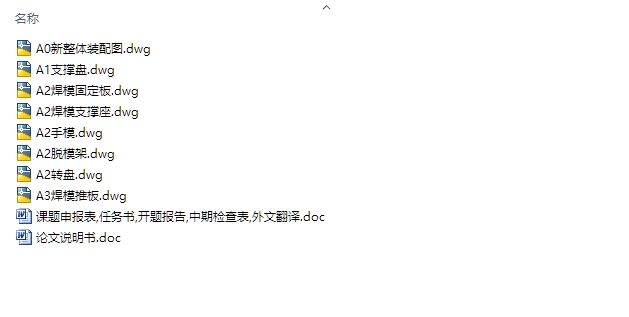

手套自动翻边和脱模装置设计(含CAD零件装配图,PLC梯形图)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文说明书10000字,CAD图纸8张)
DESIGN OF AUTOMATIC CRIMPING AND DEMOULDING DEVICE FOR GLOVES
摘要
科技的发展推动着生产力的提高,现如今的社会是一个迈向自动化的社会,用自动化的机械代替人工进行重复且繁重的生产作业是大势所趋。PLC以及伺服电机和气缸是现如今广泛应用于自动化产业的设备,这些设备的应用大大降低了自动化设备的生产成本,为自动化机械的普及提供了条件。
纤维手套是一种消耗量巨大的医用产品,在纤维手套的生产中卷边和翻面是最繁重的两个步骤,传统的生产技术是通过人工来完成这两个步骤,然而人工操作不仅效率低下,且由于手套的消耗量大故需要雇佣许多工人来进行生产,这使得手套的生产成本过高。
本次设计采用PLC控制技术,通过伺服电机以及气缸的运动,完成手套加工中最为繁重的卷边以及翻面过程,减轻工人的劳动强度,降低生产成本。
关键词 手套;自动;卷边;脱模

Abstract
The development of science and technology promotes the improvement of productivity. today's society is a society moving towards automation. it is the general trend to use automation machinery instead of manual to carry out repetitive and heavy production operations. Plc, servo motors and cylinders are widely used in automation industry at present. the application of these equipment greatly reduces the production cost of automation equipment and provides conditions for the popularization of automation machinery.

[资料来源:http://doc163.com]


    Fiber gloves is a kind of medical product with huge consumption. curling and turning over are the most complicated steps in the production of fiber gloves. traditional production technology is to finish these two steps manually. however, manual operation is not only inefficient, but also needs to employ many workers to produce gloves because of the high consumption of gloves, which makes the production cost of gloves too high.
    Plc control technology is adopted in this design, and through the movement of servo motor and cylinder, the heaviest curling and turning process in glove processing is completed, thus reducing the labor intensity of workers and reducing the production cost.
Keywords  Gloves  Automatic  edge curl  Release

2 手套自动卷边焊接和脱模装置整体方案设计
2.1 纤维手套特性分析
无纺布又称不织布,其为定向的或随机的纤维构成。之所以称其为布是因为其具有布的外形和某些性能。
无纺布具有防潮、透气性好、质量轻、不易助燃、易分解、无毒无刺激性、颜色多样、价格低等特点。大多数无纺布采用聚丙烯材料为原料,经过高温融化、喷丝、铺纲、热压卷取连续一步法生产而成。

[版权所有:http://DOC163.com]


无纺布没有经纬线,易于剪裁和缝纫,并且质量轻容易定型,这给连续化的机械生产提供了条件。
2.2 设计参数及要求
生产效率:生产过程的主要时间为套手套这一步骤,这一过程大约需要15s时间,故决定生产速度为2双/分钟。
生产物品:纤维手套
机器材料:机器的整体材料采用45号钢。
转盘转速:转动时转盘1s转过90°,故转速n=15r/min。
气缸工作气压:气缸的工作气压P=0.6MPa
2.3方案设计
1)本次设计中有两种方案可供选择,具体如下:
流水线生产
优点:可设置双边进料生产速度快。
缺点:占地面积大、不易于搬运。
2)转盘式生产
优点:机械结构紧凑、占地面积小、易于移动。
缺点:单次加工周期长、加工有间隔期。
经对比我选择第二种方案,理由为在我国纺织类企业大多为中小企业,企业的车间面积不大,不适于放置多条流水线,其次从事此类的工作人员大多为中年人,企业的人员不固定,甚至有时需要搬迁工厂。故机械占地面积小且易于搬运非常重要。
  [资料来源:http://www.doc163.com]

手套自动翻边和脱模装置设计(含CAD零件装配图,PLC梯形图)
手套自动翻边和脱模装置设计(含CAD零件装配图,PLC梯形图)

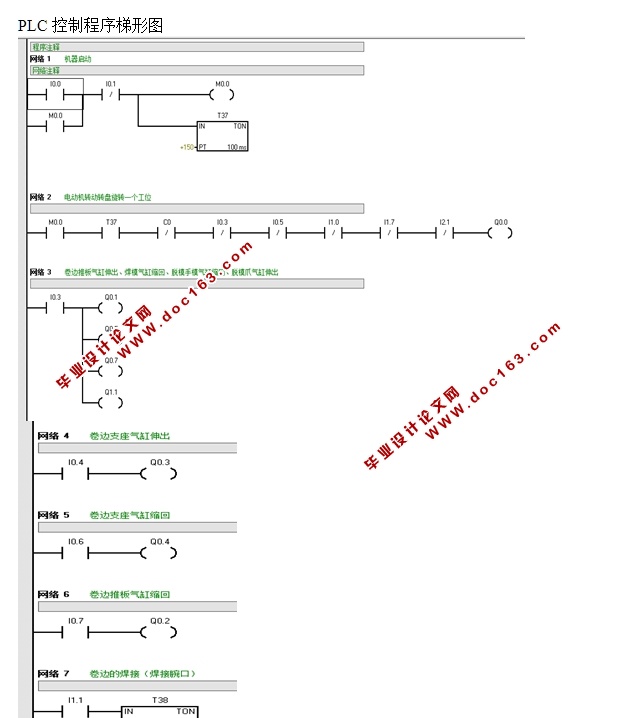

手套自动翻边和脱模装置设计(含CAD零件装配图,PLC梯形图)
手套自动翻边和脱模装置设计(含CAD零件装配图,PLC梯形图)


目       录

[资料来源:http://doc163.com]

摘要    I
Abstract    II
1 绪论    1
1.1 研究目的及意义    1
1.2 纤维手套生产现状    1
1.3 国内外手套卷边焊接和翻面机的发展    1
1.4 纤维手套卷边焊接和脱模装置综述    1
1.4.1卷边装置    1
1.4.2 焊接装置    2
1.4.2 翻面装置    2
2 手套自动卷边焊接和脱模装置整体方案设计    3
2.1 纤维手套特性分析    3
2.2 设计参数及要求    3
2.3方案设计    3
3 驱动部分设计    4
3.1 电动机的选择计算    4
3.1.1 选择电动机的类型    4
3.1.2 确定电动机的运转模式    4
3.1.2 计算负载的转动惯量    4
3.1.2 确定电动机的转动惯量    5
3.1.2 确定电动机的转矩    5
3.2 气缸的选择计算    5

[资料来源:http://Doc163.com]


3.2.1 卷边推板气缸选择计算    5
3.2.2 卷边支座气缸选择计算    7
3.2.3 焊模气缸选择计算    8
3.2.4 脱模爪气缸选择计算    9
3.2.5 脱手套气缸选择计算    11
3.2.6 托手套气缸选择计算    11
3.2.7 脱模手模气缸选择计算    12
4 传动部分设计    14
4.1 减速器的选择计算    14
4.1.1 确定减速器的工作条件    14
4.1.2 初选减速器    14
4.2 直线导轨的选择    15
4.2.1 卷边推板导轨选择    15
4.2.2 卷边支座导轨选择    16
4.2.3 焊模导轨选择    16
5 PLC控制程序设计    18
5.1 可编程控制器    18
5.1.1 选择PLC型号    18
5.1.2 输入输出点的分配    18
5.1.3 程序运行框图    20
5.1.4 控制程序设计    20 [资料来源:http://doc163.com]
结论    21
致谢    22
参考文献    23
附录    24
附录1    24
  [资料来源:http://Doc163.com]
