10MN四柱式粉末冶金液压机本体设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

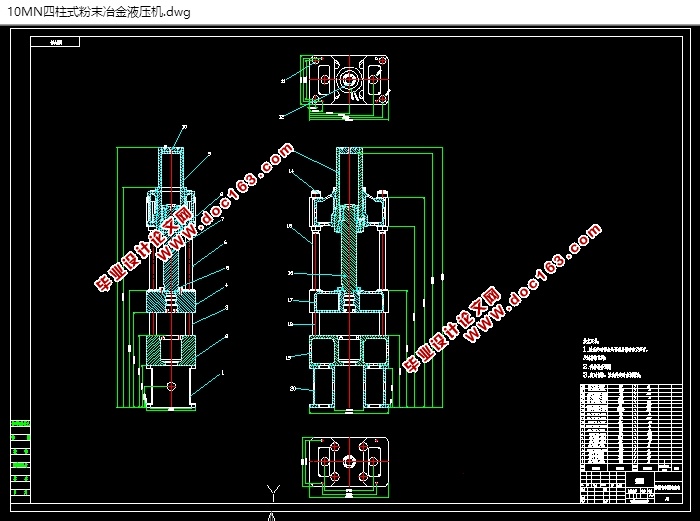

10MN四柱式粉末冶金液压机本体设计(含CAD零件图装配图)(任务书,开题报告,开题PPT,说明书12000字,CAD图纸7张)
普通式立柱10MN四柱式粉末冶金液压机本体设计结构方案的确定
    通过对10MN四柱式粉末冶金液压机本体设计的结构的认识和了解,确定了本次设计的液压机本体的总体方案。
    本次设计的是由液压驱动的QJY04-02B型普通式立柱10MN四柱式粉末冶金液压机本体设计。它的结构主要包括以下几个部分:液压装置、同步驱动装置、立柱和液压板。QJY04-02B型普通式立柱10MN四柱式粉末冶金液压机本体设计的液压机本体构的传动系统是由液压电力系统来驱动和控制的,实现导柱的上下移动。用底座作为同步装置来保持整个液压机本体的同步性。液压板与立柱内的导柱相连,当导柱上下移动时就带动液压板一起移动。

本课题的基本参数
1.公称压力: 10000KN
2.回程力: 1000KN
3.下拉力: 600KN
4.液体工作压力: 25MPa
5.滑块行程: 1250mm
6.滑块工作速度: 0-10mm/s
7.滑块空程快速下降速度: 150mm/s
8.滑块回程速度: 150mm/s [来源:http://Doc163.com]
9.工作台有效尺寸(左右×前后):
1700mm×1600mm
