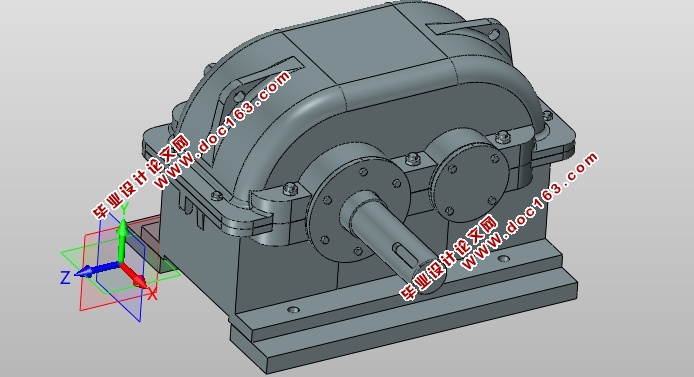

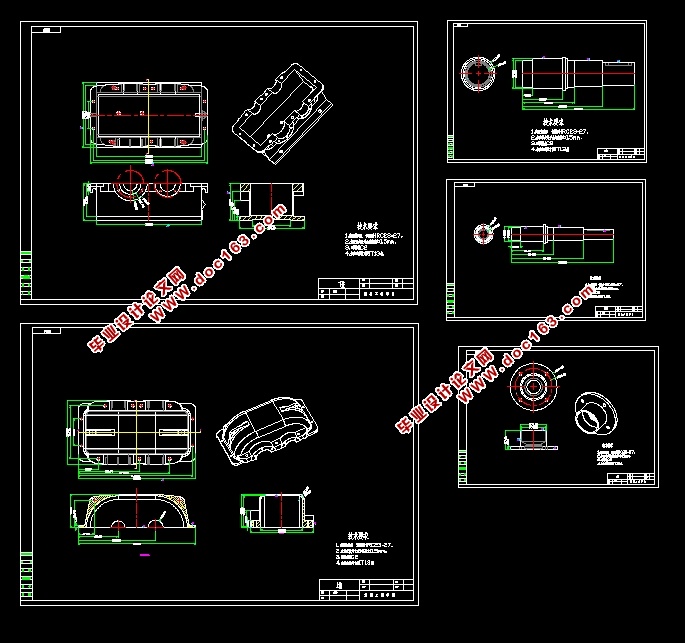

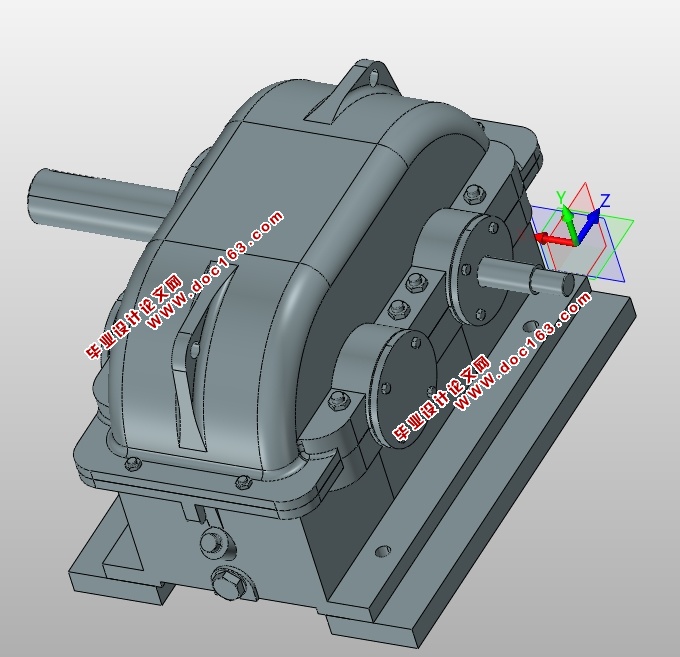

提升机传动装置设计(含CAD零件装配图,UG三维图)(开题报告,中期检查表,论文说明书9100字,CAD图纸6张,UG三维图)
本毕业设计是一个提升机传动装置(二级齿轮变速器)的设计。首先,提升机传动装置(二级齿轮变速器)作了简单的概述;接着分析和提升机传动装置(二级齿轮变速器)计算方法的选择原则;然后根据这些设计准则与计算基础的设计;然后检查变速装置的主要部件的选择。普通型提升机传动装置(二级齿轮变速器)由六个主要部件组成:目前,提升机传动装置(二级齿轮变速器)向长距离,高速度,低摩擦的方向发展,近年来,提升机传动装置(二级齿轮变速器)就是其中的一个。在设计中,该提升机传动装置(二级齿轮变速器)的研制与应用, 目前我国与国外先进水平相比仍有较大差距,在过程中的国内设计和提升机传动装置(二级齿轮变速器)的制造中存在着许多问题。
提升机传动装置(二级齿轮变速器)设计代表了设计的一般过程, 对今后的设计工作的选择有一定的参考价值。
关键词:提升机传动装置(二级齿轮变速器)传动装置齿轮

本次设计为达到传动效率和减小齿轮摩擦,在此选择二级齿轮变速器。
变速装置动力装置和减速装置集中到一个提升机传动装置(二级齿轮变速器)带齿轮系列动力机构,减速机构,一个为一体的传动机构,减速机,齿轮设置在筒体内,结构紧凑,重量轻,安装维修方便,因此,经常被用来作为一个可提升机传动装置(二级齿轮变速器)的带式变速装置减速装置。 [资料来源:http://doc163.com]
