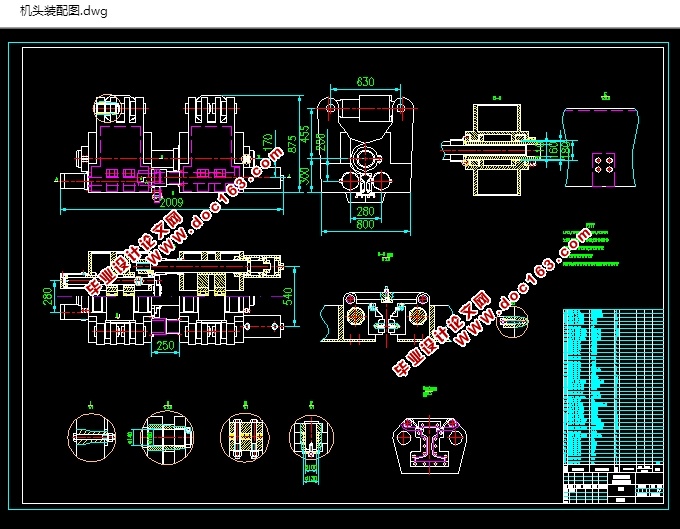

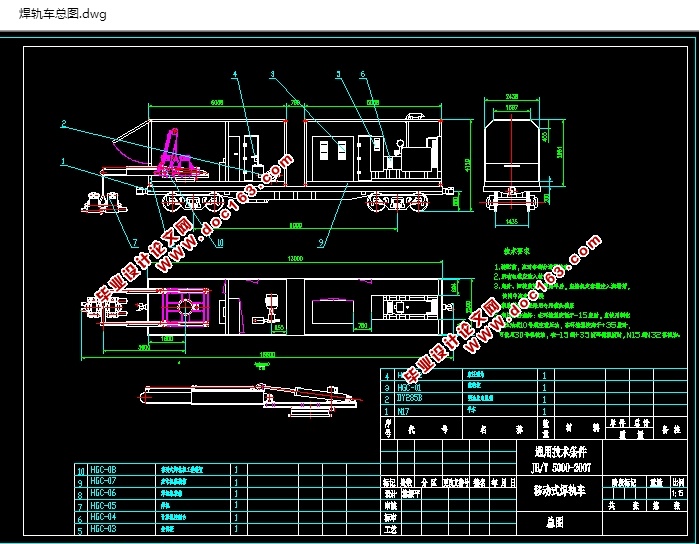

移动式焊轨车总体设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书16000字,CAD图纸4张,SolidWorks三维图)

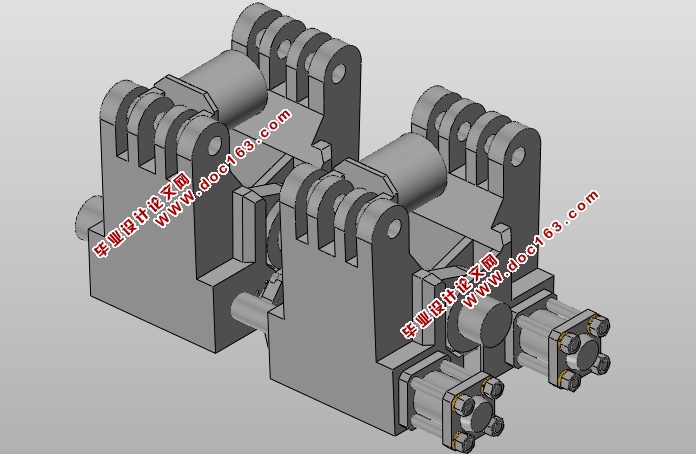

本论文主要介绍了移动式焊轨车的总体设计;移动式焊轨车方案选型;移动式焊轨车起升装置的选型;运输装置的选型;液压系统的设计;焊机机头设计。在进行液压系统设计时,在有限的系统压力和安装尺寸下,通过采用增压回路提升夹紧液压缸的压力来获得更大的夹紧力;通过采用串列活塞,使顶锻液压缸获得更大的顶锻力。在移动式焊轨车焊机机头设计及计算的过程中,分析了夹紧臂杆运动条件,确定了尺寸;根据需要计算了夹紧液压缸、顶锻液压缸、推凸(推瘤)液压缸的主要参数。在设计中运用三维设计软件SolidWorks建立起机头各部件的模型,并装配出焊机机头。这样更直观的进行设计,并可以分析运动干涉以及受力分析,提高了效率。

移动式焊轨车的总体设计
移动式焊轨车设计,主要包括焊接机控制部分的设计和液压系统的设计。各部分参数,根据设计任务书要求,经过理论分析和经验计算确定。
  [资料来源:http://doc163.com]

移动式焊轨车总体设计(含CAD零件图装配图,SolidWorks三维图)
移动式焊轨车总体设计(含CAD零件图装配图,SolidWorks三维图)
移动式焊轨车总体设计(含CAD零件图装配图,SolidWorks三维图)
移动式焊轨车总体设计(含CAD零件图装配图,SolidWorks三维图)
移动式焊轨车总体设计(含CAD零件图装配图,SolidWorks三维图)

[资料来源:http://Doc163.com]

目录
1  前言    1
1.1设计的目的、意义    1
1.2 相关技术    1
1.3 国内外研究现状    2
2  移动式焊轨车的总体设计    3
2.1  概述    3
2.2  移动式焊轨车主要参数和选择    4
3  起升装置方案选型    8
3.1  概述    8
3.2  方案选型    8
4  回转机构的选型    11
4.1  概述    11
4.2  滚动轴承式回转支承的选型    13
5  运输装置    15
5.1  轨道运输装置的选择    15
5.2  公路转运装置的选择    16
6  液压系统设计    17
6.1 概述    17
6.2 液压系统原理图设计    17
6.3 液压系统计算及泵站选取    19
6.3.1  转台液压马达的选取    19

[版权所有:http://DOC163.com]


6.3.2  变副液压缸的选取    22
6.3.3  伸缩液压缸的选取    24
6.3.4 液压泵站的选取    25
7  焊接机头设计    26
7.1 方案确定    26
7.2 焊机机头的特点与设计    26
7.3顶锻液压缸设计    27
7.4推凸液压缸设计    28
8  总结    30
致谢    31
参考文献    32
