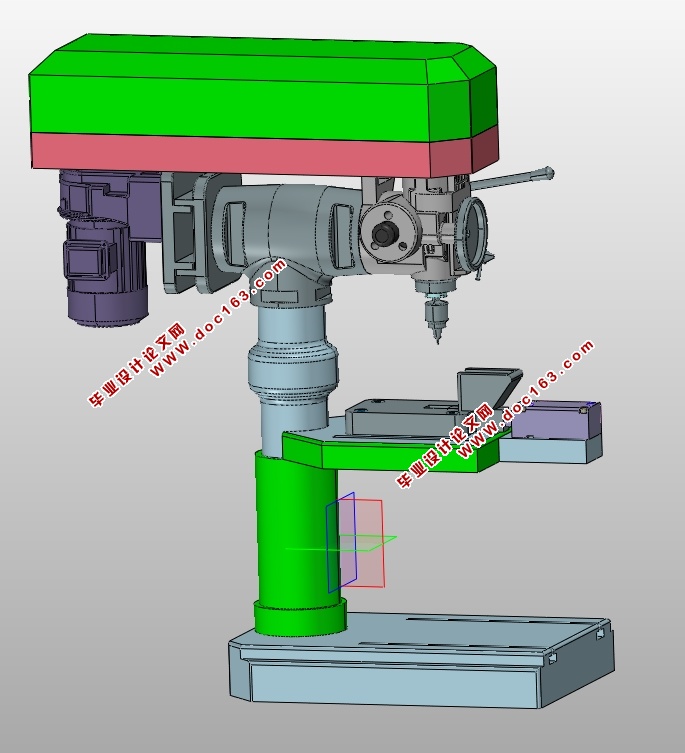

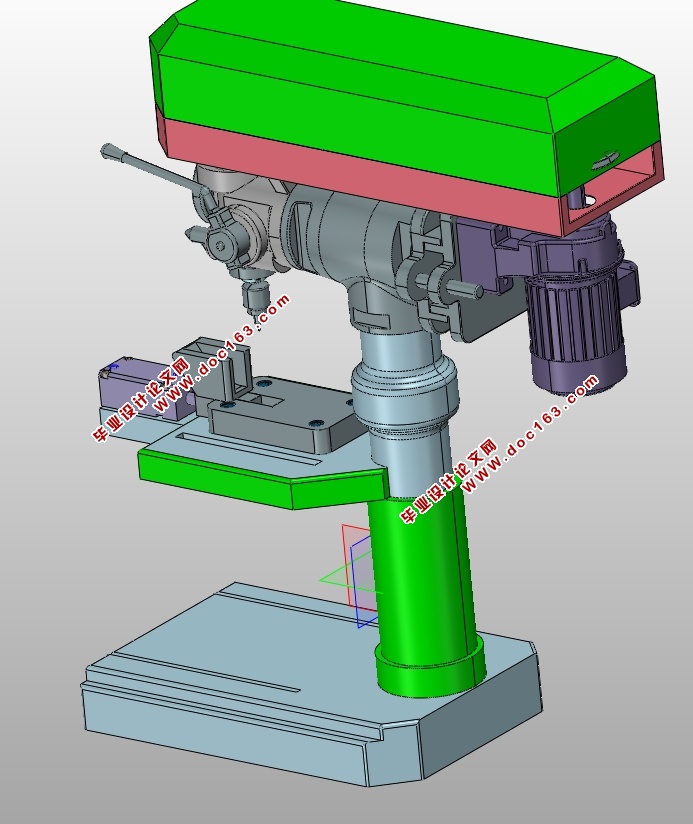

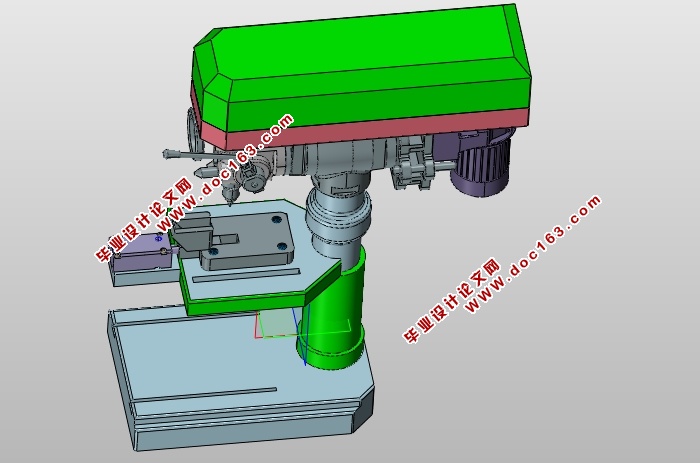

全自动攻丝机的设计(含CAD零件图装配图,PROE三维图)

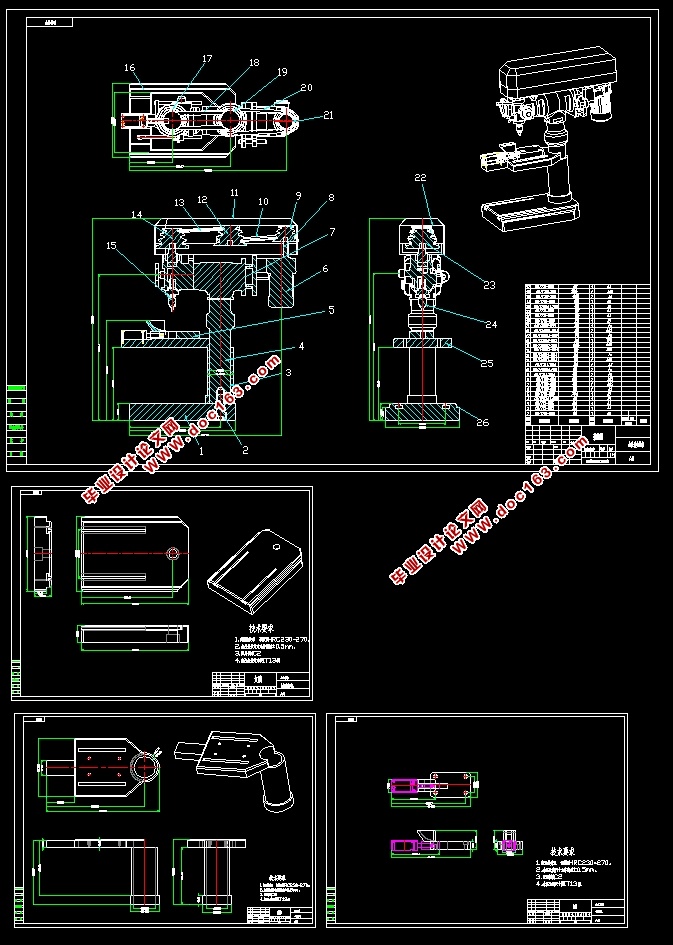

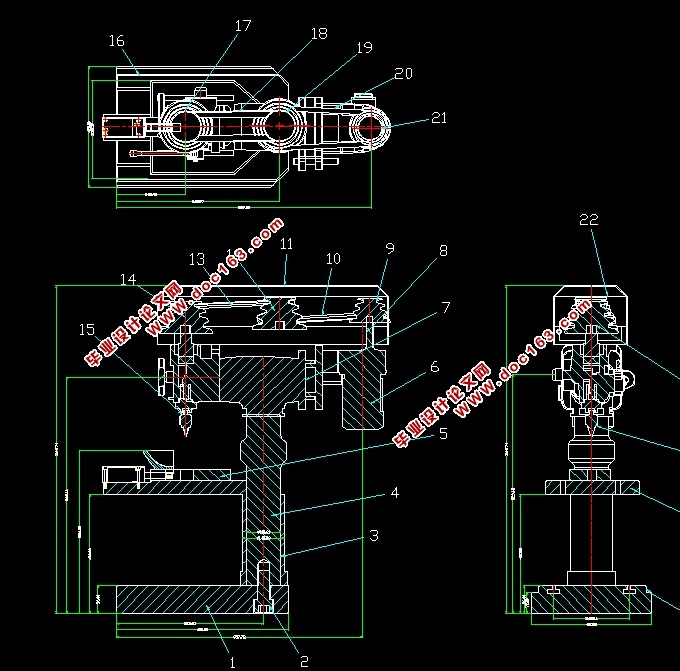

全自动攻丝机的设计(含CAD零件图装配图,PROE三维图)(论文说明书10100字,CAD图纸4张,PROE三维图)
全自动攻丝机是一种连续输送,连续加工的一种设备装置,需要自动送料治具辅助,达到自动攻丝的目的,在五金业中主要用于螺丝、螺杆、接头等需要攻丝的零件的攻丝,由于数量需求大,所以采用全自动攻丝机是行业内的必然发展趋势。
本文将设计一台自动攻丝加工的机械五金加工机械,用于给机械五金加工制品。首先,本文将设计加工机械的底座、转轴、带轮和加工端的结构,然后选择合适的传动方式、驱动方式,搭建加工机械的结构平台;在此基础上,本文将设计该加工机械的控制系统,包括数据采集卡和伺服放大器的选择、反馈方式和反馈元件的选择、端子板电路的设计以及控制软件的设计,重点加强控制软件的可靠性和加工机械运行过程的安全性,最终实现的目标包括:关节的伺服控制和制动问题、实时监测加工机械的各个关节的运动情况、加工机械的示教编程和在线修改程序、设置参考点和回参考点。
关键词:加工机械,机械五金,自动攻丝加工,高效。
[资料来源:https://www.doc163.com]
[资料来源:https://www.doc163.com]
目 录
摘要 2
一、 绪论 5
1.1 全自动攻丝机的现状及未来趋势 5
1.2全自动攻丝机的主要用途 5
1.3 各种全自动攻丝机的特点 5
1.4 全自动攻丝机发展方向 6
二、全自动攻丝机架材料的选择 7
三、攻丝头设计计算 10
1、攻丝头断面设计方式 10
2、攻丝头强度的计算 11
3、攻丝头变形度计算 14
4、运行动任稳性计算 15
1,支柱的整体稳定 16
2,对攻丝头腹板的局部稳定性 16
3,受压翼缘的局部稳定性 16
[来源:http://www.doc163.com]
四,底座的设计方法: 16
1支柱的设计 17
2、底座中央断面设计 17
3、机壳设计 18
1,机壳的整体稳定 18
2,对带轮局部稳定性 18
3,受压局部稳定性 18
五,压杆的设计: 18
(1)当载荷移到左端极限位置时,各支柱机壳 18
⑵当载荷移到右端极限位置时各车支柱机壳(由于没有操纵室所以两端对称): 20
⑶当加工空载时 20
4、最大歪斜侧向力 22
5,压杆中央断面合成应力: 22
六、转轴与支柱连接方式 23
1、转轴与支柱连接形成及受力分析 23
2、螺栓拉力的计算 24
七、加工安全装置 24
1,缓冲 24
3,行程限制器s 24
4,安全开关 24
八、加工的组装要求及操作方式 25
[来源:http://www.doc163.com]
1、加工的安装注意事项 25
2,加工的试验要求 25
致谢 26
参考文献 27
