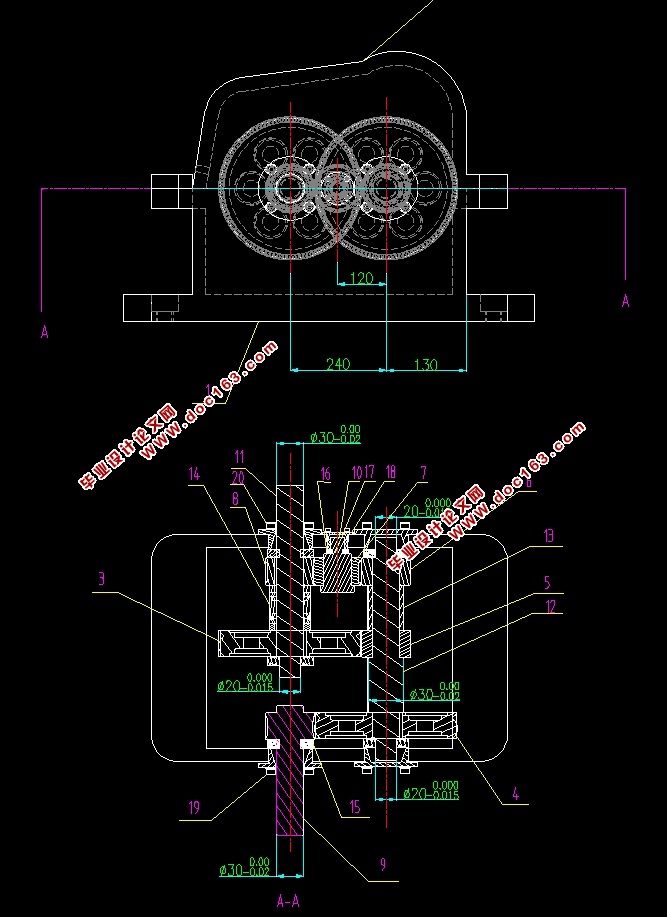

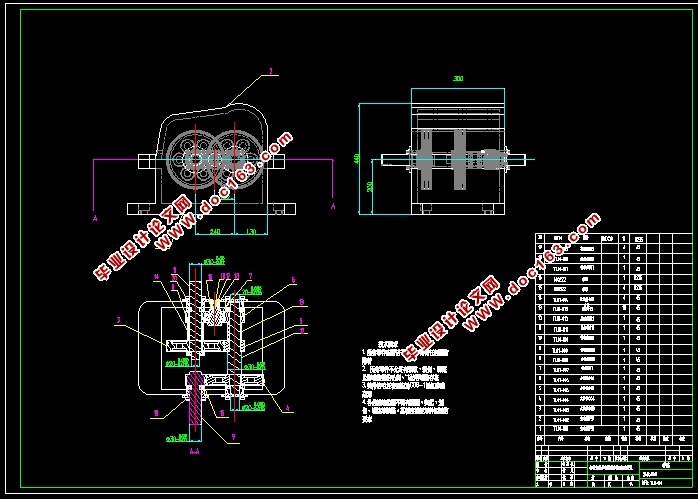

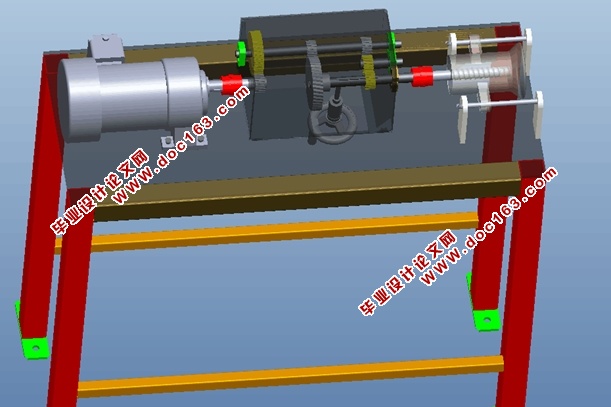

加热炉螺旋装料机传动装置设计(含CAD零件图装配图,PROE三维图)

加热炉螺旋装料机传动装置设计(含CAD零件图装配图,PROE三维图)(任务书,论文说明书9700字,CAD图纸7张,PROE三维图)
随着热处理行业的发展，热处理设备在机械行业产生了越来越重要的影响,热处理设备的设计有着较深的意义。本文是关于加热炉螺旋装料机的传动装置的设计，螺旋装料机布置在加热炉的进料端，通过传动装置使装料机推杆往复运动，将物料送入加热炉内。热炉螺旋装料机的传动装置的动力源可以是电动机，传动机构为螺旋推杆，换向机构为爪式离合器式结构。
关键词：螺旋装料机、加热炉、传动装置、离合器

1、设计题目：加热炉螺旋装料机传动装置的设计
2、设计背景：
（1）题目简述：装料机用于向加热炉内送料，由电动机驱动，室内工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉内。
（2）使用状况：生产批量小批量生产；动力源为三相交流电380/220V，电机单向转动，载荷较平稳，推杆误差不超过5%；使用期限为8年，每年工作300天，每天工作16小时；检修期为三年大修。
3、设计参数：
推杆行程220mm,因是手柄控制,假设条件所需电机功率 3.9kw,推杆工作周期10s.
  [资料来源：http://Doc163.com]

[版权所有：http://DOC163.com]
摘　要    2
Abstract    3
一、设计任务书    4
二、 总体方案设计    5
2.1传动方案的拟定    5
2.2减速器    5
三、电动机的选择    6
3.1．电动机的选择    6
四、变速箱的设计    9
4.1电动机的选择    9
4.2.传动比分配：    9
4.3各轴转速、输入功率、输入转矩 转速的计算    9
4.3.1送料时:    9
4.3.2回程时:    10
4.4传动件设计计算（齿轮）    11
五、轴的设计    15
六、换向离合器的设计    20
6.1离合器的作用    20
6.2离合器的种类    20
6.3设计结构原理    21
七、换向操作机构的设计    23
7.1操作机构选型:    23
7.2曲柄滑块的特点及应用    23

[资料来源：www.doc163.com]

7.3曲柄滑块的优缺点    24
八、键的选则与校核    25
8.1高速轴上键的设计与校核    25
九、滚动轴承的选型与校核    26
十、箱体的设计及各部位附属零件的设计    27
十一、联轴器的选型    28
十二、螺旋传动结构的设计    29
12.1装置传动方案确定    29
12.2物料的运动分析    30
十三、心得体会    31
参 考 文 献    32
