沙棘采摘器的设计(含CAD零件图装配图)
资料介绍:

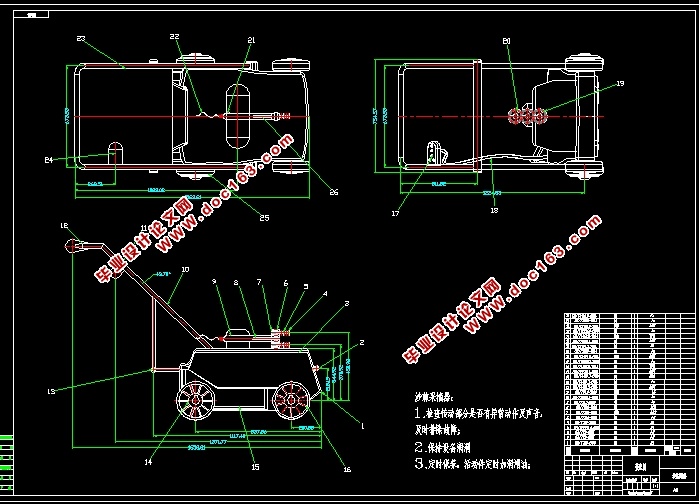

沙棘采摘器的设计(含CAD零件图装配图)(开题报告,论文说明书13000字,CAD图纸13张)
我们所设计的手推式沙棘采摘器首先要通过一个传力构件将人力传递出去。为了让操作者在正常行走的速度下操作,传递出去的力应该通过增速机构继续传递,运动传递到刷体。
2.2 传动设计
能够实现手推沙棘采摘器功能的技术原理很多,但各有利有弊,具体分析如下:
驱动方式选择:
1) 用脚驱动 用脚驱动时,一般操作者都需要站在或者坐在被驱动的的机器上用力操作,这样所设计的沙棘采摘器除了要完成采摘动作外,还要承受操作者的自重,且要有方向控制装置,使的机器结构较复杂、尺寸较大,不适合小面积使用。
2) 用手驱动 用手驱动可以避免用脚驱动时存在的问题,使得所设计的沙棘采摘器小巧,且可以灵活操作。因此我们选择设计手动式沙棘采摘器。
采摘方式选择:
(1)打击原理。由工作部件(如冠状平板齿或纹杆)打击沙棘使沙棘产生振动和惯性力而破坏它与穗芯的连接,主要取决于打击速度和打击机会。
(2)梳刷原理。当工作部件较窄,沙棘通过时,就形成了梳刷脱粒,通常是茎秆不动或少量的纵向运动。
(3)揉搓或搓擦原理。通常指谷层在挤压状态下在层内出现挫动而使谷粒脱落,发生在钉凿或纹杆滚筒的脱粒间隙中。它取决于揉搓的松紧度(强度),也就是间隙的大小和谷层的疏密。
[资料来源:http://Doc163.com]
2.3 旋转轴运动
为了使操作者操作在正常步行速度,传递出的应力传递继续通过生长机制。由于输入的会员转换机制对固定轴旋转运动,因此在驱动轮与滚,执行委员链传动输入构件之间的草地上,带传动和齿轮传动。因此,几种传动方案设计。为了让沙棘采摘器结构设计紧凑,可用于齿轮传动。齿轮传动齿轮,斜齿轮,锥齿轮传动、蜗杆传动。由于蜗杆传动效率普遍较低,蜗杆传动轮的轴,和空间交错,沙棘采摘器,使支护结构复杂。交叉轴锥齿轮传动,和齿轮悬挂,也可使沙棘采摘器复杂的机制。直齿轮和斜齿轮的轴线相互平行,支架结构简单,同时沙棘采摘器的速度不高,负荷不大,因此,可以选择直齿圆柱齿轮的生长机理。由于传动齿轮比不能太大,增长并不明显,因此组成的直齿轮和齿轴传动。
[资料来源:https://www.doc163.com]
