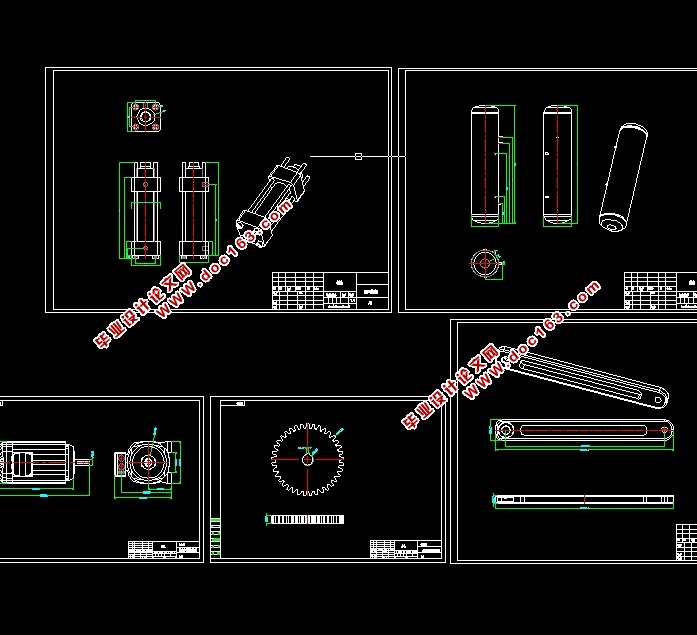

抽真空式核桃真空破壳机的设计(含CAD零件装配图,SolidWorks三维图)(任务书,论文说明书15000字,CAD图纸6张,SolidWorks三维图)
摘要
根据核桃的形状和性质,获得大量的相关数据,结合实际情况,设计一个核桃真空破壳设备,包括真空破裂、分离、传送、烘干、干燥和它的重要组成部分。本文首先介绍了真空破裂分离设备和技术当前的发展状况和趋势,真空破裂的各种分离设备和工艺参数。然后分析了力学性能的各种各样的核桃,并根据其性能和所需的真空破壳和分离效果,提出了真空破机、分离器的结构及其性能特点的各种可行的解决方案。最后比较各种解决方案,选择一个相对最优设计方案的设计。烘干端口等。在分离器的设计,传输和分隔符选择真空破机选择是相同的,所以在设计过程中,忽略设计相同的部分。只对重要结构进行了详细分析和设计规范。
关键词:真空破裂机械结构设计

2.1  结构方案的确定
该机包括进料部分、涂抺部分、真空破壳部分、排料部分、传动部分和机体六部分。该机结合现有生产设备,国内外先进技术,根据设计指导思想,确定本机结构采用卧式的形式,其结构和工作原理较其他通用型真空破壳机都大不相同,具有很大的创新性。

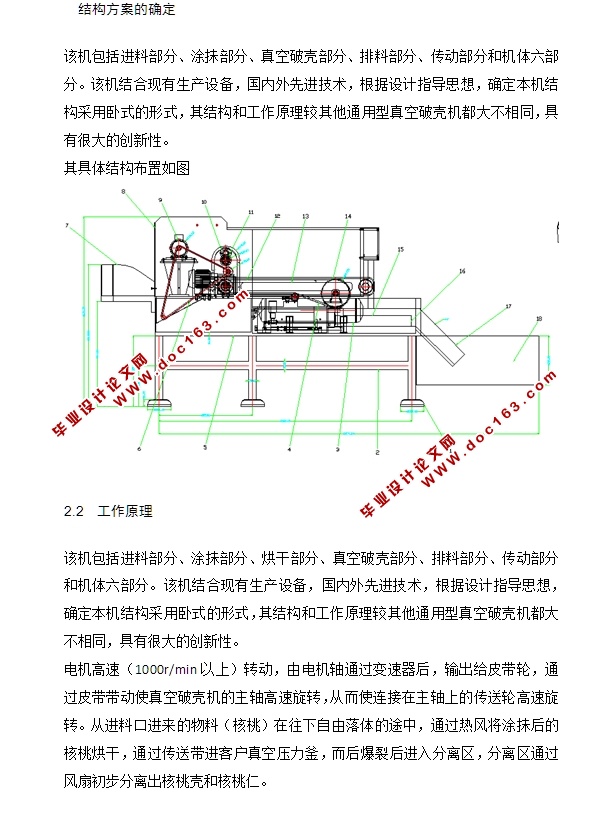

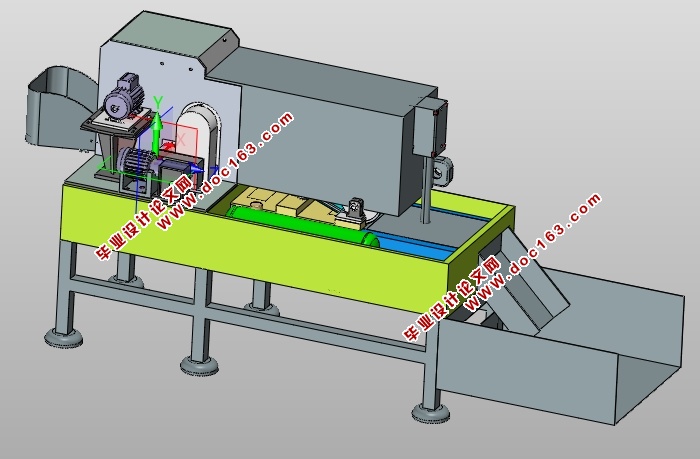

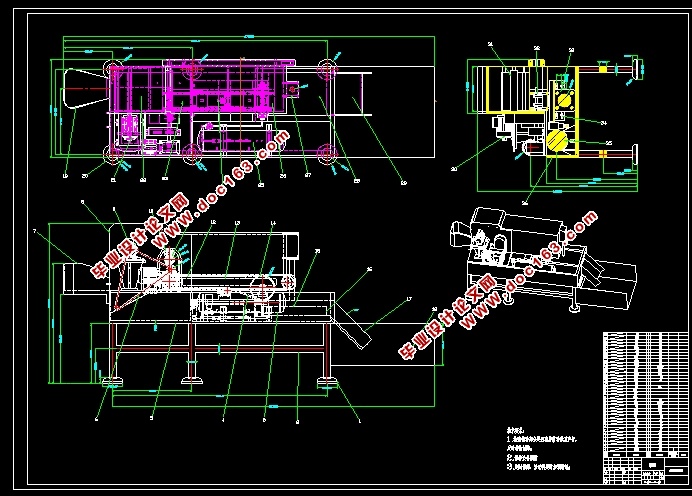

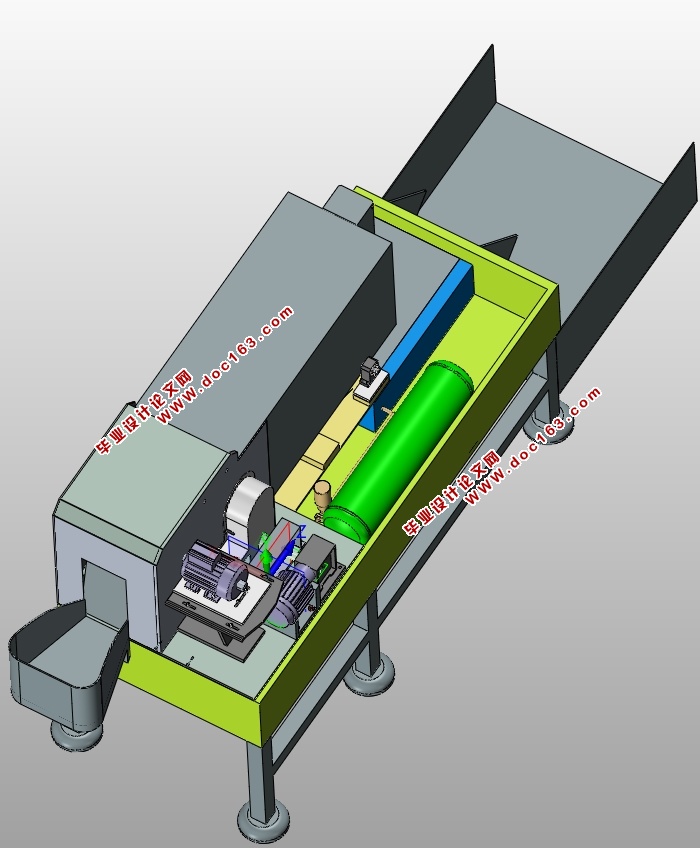

其具体结构布置如图 [来源:http://Doc163.com]

2.2  工作原理
该机包括进料部分、涂抺部分、烘干部分、真空破壳部分、排料部分、传动部分和机体六部分。该机结合现有生产设备,国内外先进技术,根据设计指导思想,确定本机结构采用卧式的形式,其结构和工作原理较其他通用型真空破壳机都大不相同,具有很大的创新性。
电机高速(1000r/min以上)转动,由电机轴通过变速器后,输出给皮带轮,通过皮带带动使真空破壳机的主轴高速旋转,从而使连接在主轴上的传送轮高速旋转。从进料口进来的物料(核桃)在往下自由落体的途中,通过热风将涂抺后的核桃烘干,通过传送带进客户真空压力釜,而后爆裂后进入分离区,分离区通过风扇初步分离出核桃壳和核桃仁。

2.3  特点
根据所设计的具体结构和工作原理,该真空破壳机具有以下特点:
①  通过爆裂装置和传动结构的优化配置,它具有结构紧凑、体积小、工作平稳的特点。
②  进排料方便,提高了生产率,降低成本 。
③  结构简单,操作维护方便,适合有于广大农村使用。
④  产品粒度调节方便,可通过对粒度调节板的调整来实现,且能适合多种物料的真空破壳,具有广泛的适应性。
⑤  电机与主轴采用带连接,传动装置简单,降低了成本。
