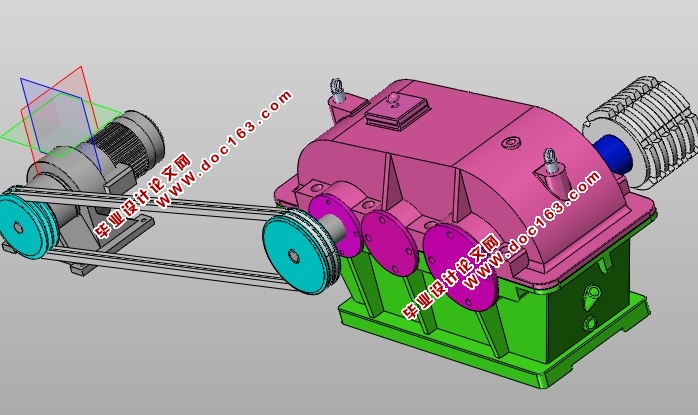

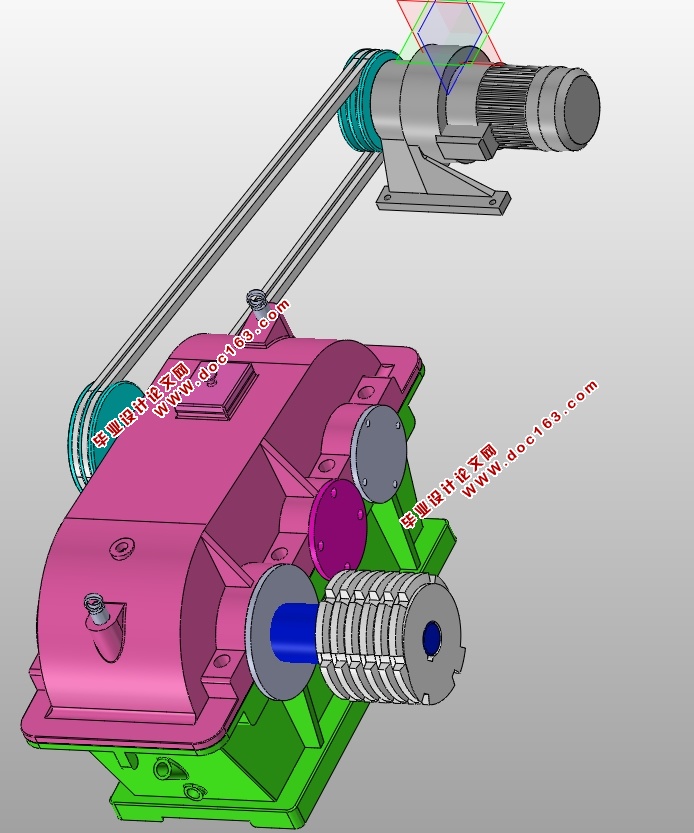

滚齿机传动机构的设计与运动仿真(含CAD零件装配图,SolidWorks三维)

滚齿机传动机构的设计与运动仿真(含CAD零件装配图,SolidWorks三维)(任务书,选题表,论文说明书7500字,外文翻译,CAD图纸9张,SolidWorks三维图,仿真视频)
摘   要
本设计研究的是滚齿机传动机构的设计，主要内容有滚齿机传动机构的传动原理与方法的拟订、传动系统的运动分析与计算和总体结构设计。
在设计过程中主要采用机械传动方式，基本上包含了各种比较典型和常用的机械传动，如：带传动、圆柱齿轮传动、斜齿轮传动等。总体结构设计上采用了分离式传动，能够比较直观地反映出齿轮滚齿加工的特点。
本次设计是关于滚齿机传动机构的设计与运动仿真，设计出的滚齿机传动机构实现了齿轮加工所需的滚齿、圆周进给、径向进给等运动。通过对传统的滚齿机传动机构进行改进和优化，使得此种类型的滚齿机传动机构的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。
关键词：滚齿机; 传动机构; 滚齿加工；参考价值

本设计的研究内容
本设计主要研究滚齿机传动机构的设计与运动仿真,主要体现机械加工装备的各级传动过程及用滚齿法加工齿轮。其主要内容包括：
    (1) 滚齿机传动机构的传动原理及传动方案的拟订。

[资料来源：https://www.doc163.com]

(2) 传动系统的运动与动力参数的分析与计算。
    (3) 主要传动零件的设计。
(4) 总体结构设计。
2 传动装置的总体设计

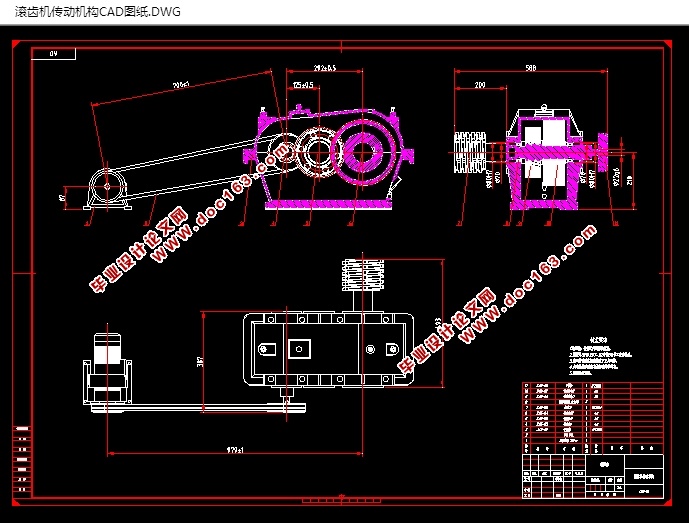

2.1滚齿机传动机构的总体结构图
滚齿机传动机构是用来加工内、外啮合的圆柱齿轮，尤其适合于加工内齿轮和多联齿轮。这是滚齿机无法加工的。装上附件，滚齿机传动机构还能加工齿条，但滚齿机传动机构不能加工蜗轮。
滚齿机传动机构加工原理为一对圆柱齿轮的啮合。其中一个是工件，另一个是齿轮形刀具——滚齿刀。他的模数和压力角与被加工齿轮相同。滚齿机传动机构同样是按展成法加工圆柱齿轮的。滚齿运动包括滚齿刀的旋转和工件的旋转所形成的展成运动以及滚齿刀上下往复所形成的成型运动。
滚齿开始时，滚齿刀和工件除做展成运动外，还要做相对的径向切入运动，直到全齿深为止；然后，工件再转过一周，全部轮齿就切削完毕；滚齿刀与工件分开，机床停止。滚齿刀在往复运动的回程中不切削。为了减少刀具的磨损还需要有让刀运动，即刀具在回程中径向退离工件，切削时恢复。


目   录
1 概述    1
  1.1本设计的目的和意义    1
  1.2本设计的研究内容    2
2 传动装置的总体设计    2
  2.1滚齿机传动机构的总体结构图    3

  2.2传动系统的确定    4
  2.3选择电动机类型    6
  2.4确定传动装置的总传动比和分配传动比    7
  2.5计算主要传动装置的运动和动力参数    8
    2.5.1各轴转速    8
    2.5.2各轴输入功率    9
    2.5.3各轴输入转矩    10
3主要传动零件的设计参数    10
  3.1V带设计    11
    3.1.1V带型号和带轮直径    11
    3.1.2计算带长    12
    3.1.3求中心距    12
    3.1.4求带根数    13
    3.1.5求轴上载荷    13
  3.2圆柱齿轮的设计    13
    3.2.1齿轮设计输入参数    14
    3.2.2齿轮传动结构形式和布置形式    14 [来源：http://Doc163.com]
    3.2.3材料及热处理    15
    3.2.4齿轮基本参数(mm)    15
    3.2.5接触强度、弯曲强度校核结果和参数    15
  3.3键的选择    16
4各关键零部件的设计与校核    17
  4.1概述    18
  4.2轴的结构设计校核    19
    4.2.1轴Ⅰ的设计与校核    19
    4.2.2轴Ⅱ的设计与校核    21
    4.2.3轴Ⅲ的设计与校核    21
  4.3轴承强度的校核    23
致    谢    24
参考文献    25
附    录    26
