LG50裂管器工作机构的设计(含CAD零件装配图,SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

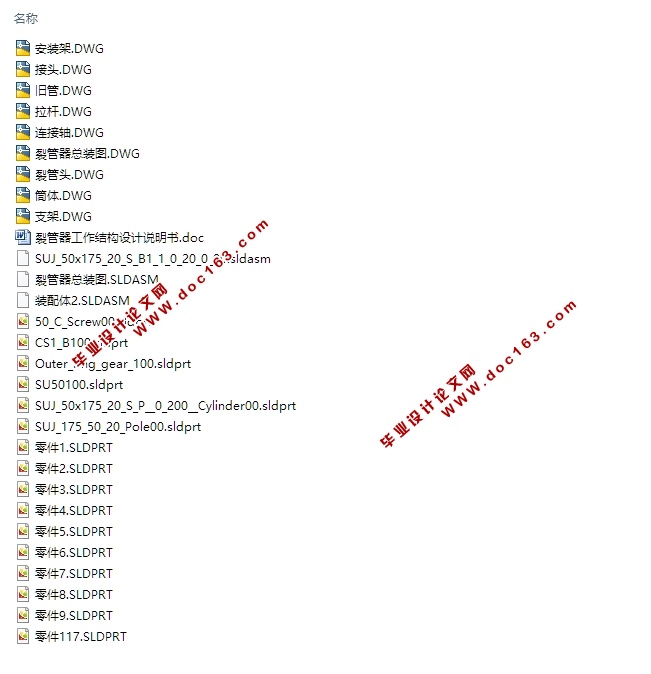

LG50裂管器工作机构的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8400字,CAD图纸9张,SolidWorks三维图)
本次设计的题目是裂管器工作机构的设计,主要由裂管器机架,顶推系统,动力头等组成,其主要功能是实现地下管道的碎裂和更换。
本次设计主要针对裂管器工作机构进行设计,从裂管器工作机构的整体方案出发,然后具体细化出具体内部结构,其具体内部结构主要包括以下几个方面:
(1)通过网络和图书馆查找各种关于裂管器裂管机的相关资料,对裂管器工作机构进行方案的比较和预定。
(2)分析裂管器工作机构的结构与参数
(3)确定设计总体方案
(4)确定具体设计方案

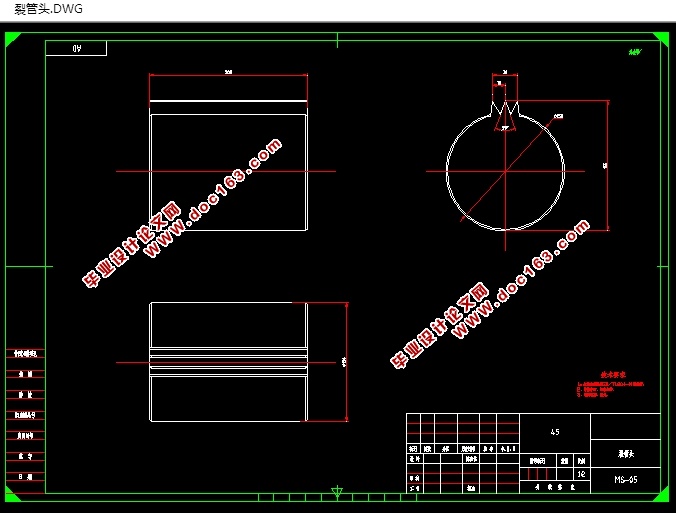

(5)裂管器工作机构的三维图的绘制、CAD装配图、零件图的绘制。
(6)说明书的整理

裂管器工作机构总体结构的设计

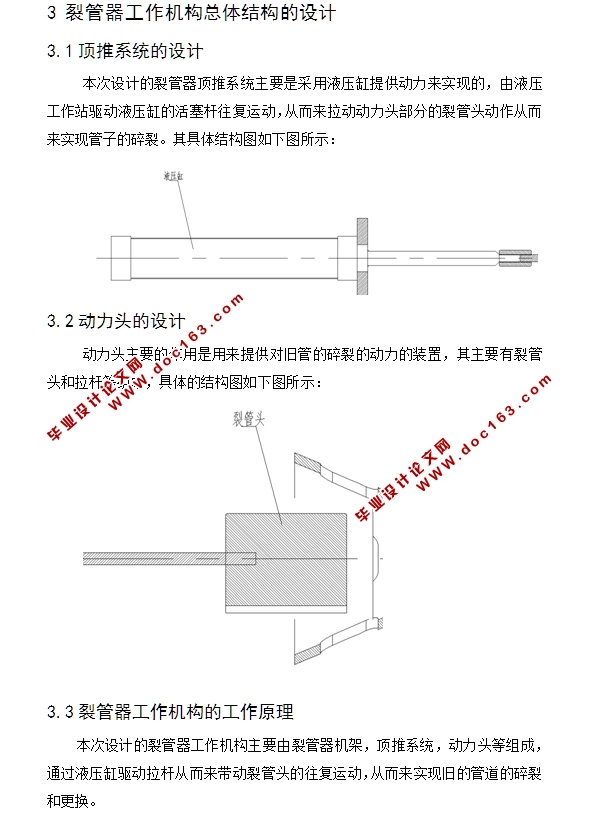

3.1顶推系统的设计
本次设计的裂管器顶推系统主要是采用液压缸提供动力来实现的,由液压工作站驱动液压缸的活塞杆往复运动,从而来拉动动力头部分的裂管头动作从而来实现管子的碎裂。

3.2动力头的设计
动力头主要的作用是用来提供对旧管的碎裂的动力的装置,其主要有裂管头和拉杆等组成,具体的结构图如下图所示: [资料来源:https://www.doc163.com]

3.3裂管器工作机构的工作原理
本次设计的裂管器工作机构主要由裂管器机架,顶推系统,动力头等组成,通过液压缸驱动拉杆从而来带动裂管头的往复运动,从而来实现旧的管道的碎裂和更换。
