自动堆垛式载运机器人的设计(CAD图,SolidWorks,STEP,IGS三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

自动堆垛式载运机器人的设计(CAD图,SolidWorks,STEP,IGS三维图)(论文说明书9000字,CAD图纸10张,SolidWorks三维图,x_t,STEP,IGS通用三维格式)
The design of potato peeler
摘要
    本文运用大学所学的知识,提出了自动堆垛式载运机器人的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,构建了自动堆垛式载运机器人总的指导思想,从而得出了该自动堆垛式载运机器人的优点是高效,经济,并且安全系数高,对提高货物搬运以及装配效率,减少人工投入等等起到了很大的作用的结论。
    该自动堆垛式载运机器人是对传统的多自由度机器人的工作原理进行理解,本机器人由底盘、回转机构、升降机构、平移机构、手爪和驱动机构组成。该机器人能实现多个自由度,从而可以从多方位多角度来对货物进行搬运和卸载。

关键词:自动堆垛式载运机器人;计算;自由度;驱动机构;搬运

2 自动堆垛式载运机器人结构的设计
2.1自动堆垛式载运机器人总体方案图

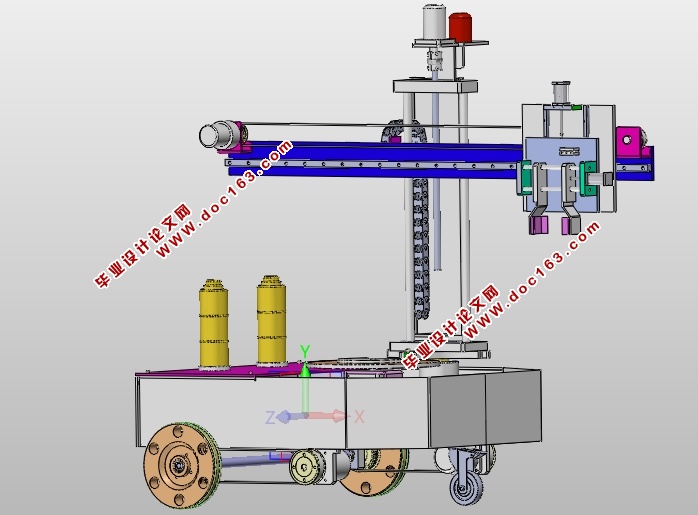

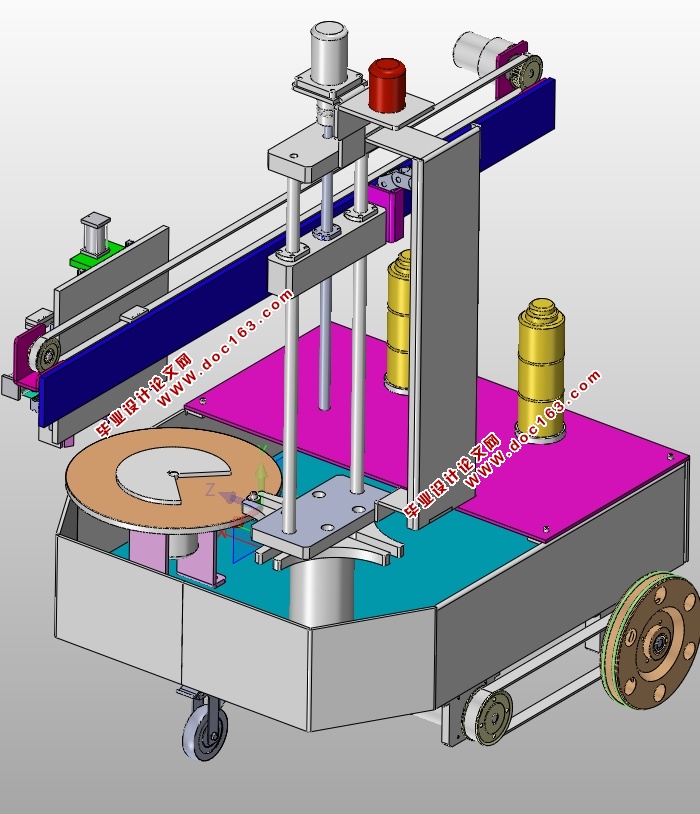

    本次设计的自动堆垛式载运机器人能够实现抓取货物旋转,升降等功能。通过夹爪到指定的货物堆积的地方夹住货物,然后机器人的机械夹爪夹住货物上升,接着整个夹爪部位平移、后退到预定的放置货物的位置,夹爪松开,货物自动被放置在指定的位置。整个机器人的动作前程都是靠光电传感器检测信号,从而反馈信号给控制系统,通过中控系统来对机器人的各个执行机构进行有序地操作。
