垂直可移动型停车库提升装置设计(含CAD零件装配图,PROE三维图)
垂直可移动型停车库提升装置设计(含CAD零件装配图,PROE三维图)(论文说明书10800字,CAD图10张,PROE三维图)
本次毕业设计是关于垂直升降类垂直可移动型车库停车库提升装置的设计，首先对垂直可移动型车库停车库作了简单的概述；接着分析了该提升装置的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的提升装置各主要零部件进行了校核。垂直升降类垂直可移动型车库停车库提升装置由驱动机构，机架，搬运器，以及钢丝绳轮传动等几个部分组成。目前，垂直升降类垂直可移动型车库停车库正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式提升装置就是其中的一个。在垂直升降类垂直可移动型车库停车库的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造垂直升降类垂直可移动型车库停车库过程中存在着很多不足。
本次设计是关于垂直升降类垂直可移动型车库停车库提升装置设计，通过对传统的垂直升降类垂直可移动型车库停车库提升装置的结构进行了改进和优化，使得此种类型的提升装置的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。 [资料来源：http://Doc163.com]

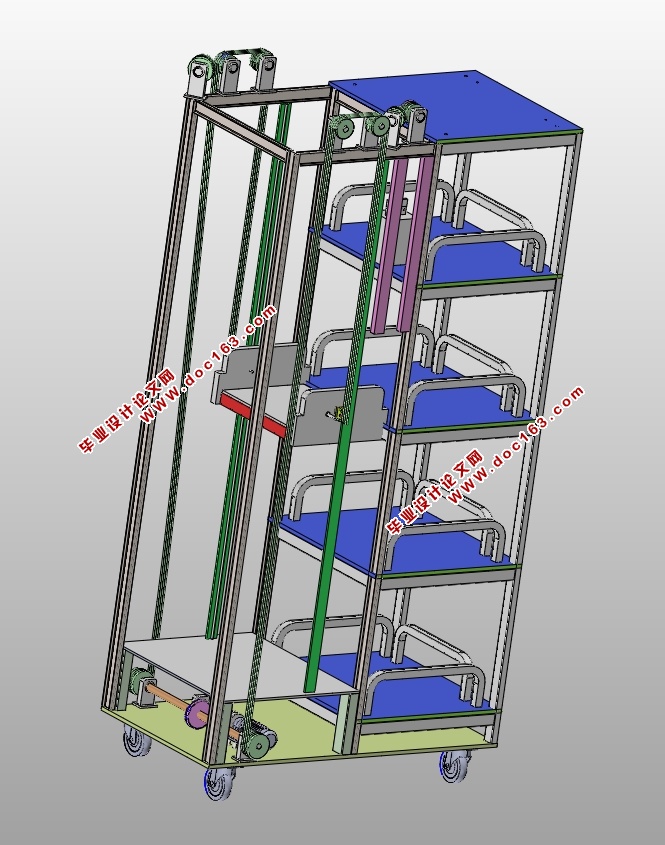

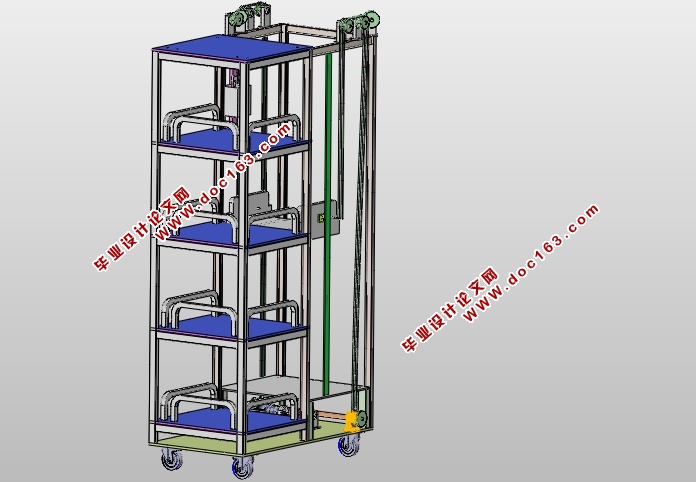

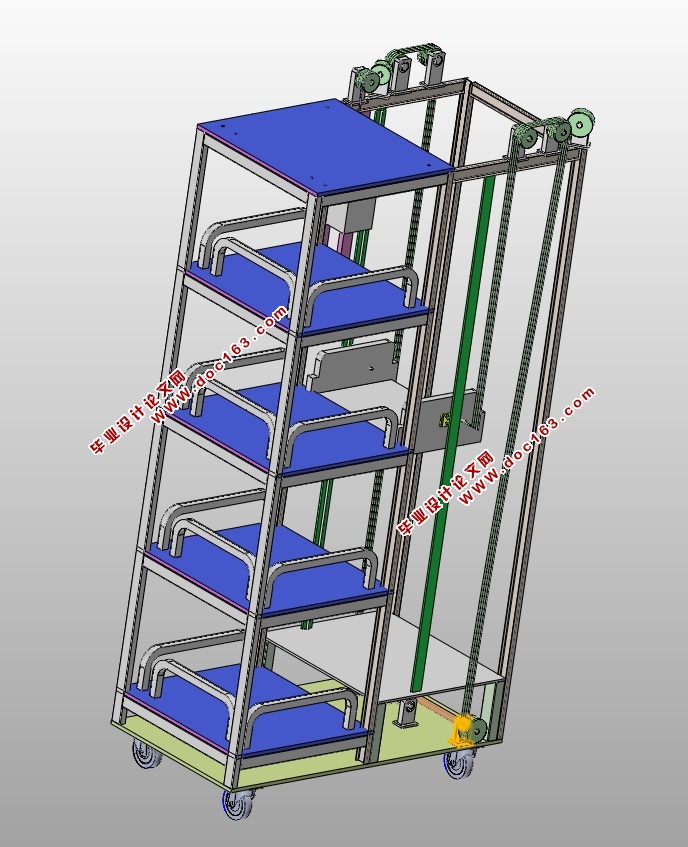

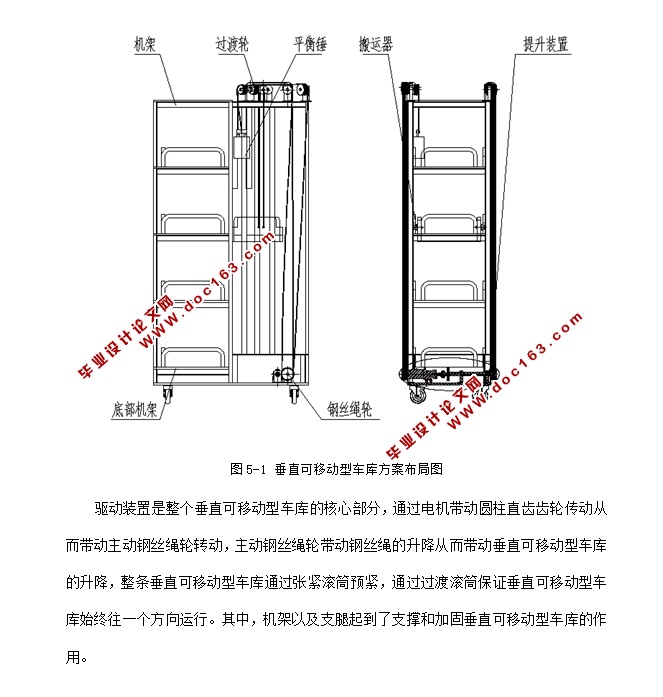

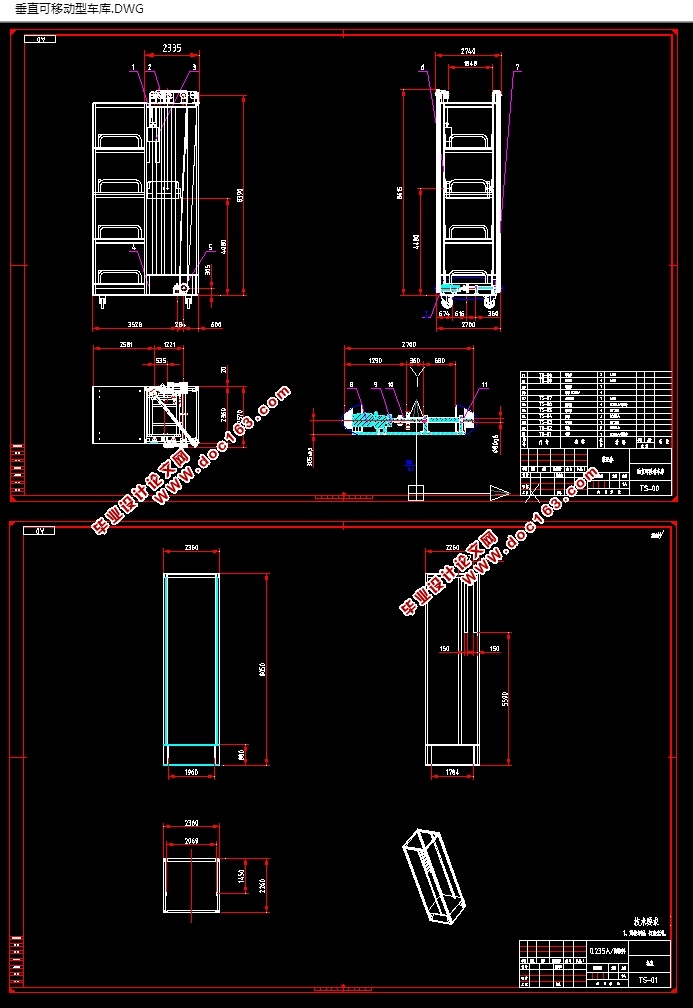

垂直可移动型车库的方案布局图的确定
垂直可移动型车库停车库通过三相电机带动齿轮传动驱动钢丝绳轮带动整个垂直可移动型车库实现对车辆的提升动作，主要由驱动装置，钢丝绳轮，过渡轮，搬运器，平衡锤，以及机架等等部分组成
3.2 垂直可移动型车库的工作原理
驱动装置是整个垂直可移动型车库的核心部分，通过电机带动圆柱直齿齿轮传动从而带动主动钢丝绳轮转动，主动钢丝绳轮带动钢丝绳的升降从而带动垂直可移动型车库的升降，整条垂直可移动型车库通过张紧滚筒预紧，通过过渡滚筒保证垂直可移动型车库始终往一个方向运行。其中，机架以及支腿起到了支撑和加固垂直可移动型车库的作用。
[资料来源：www.doc163.com]
目录
第一章 绪论 1
1.1垂直可移动型车库的发展概况 1
1.2垂直可移动型车库停车库的应用 2
1.3垂直可移动型车库停车库的发展方向 4
第二章 Proe设计基础 7
2.1 草图绘制 8 [资料来源：www.doc163.com]
2.2 基准特征，参考几何体的创建 10
2.3 拉伸、旋转、扫描和放样特征建 11
2.4 工程图的设计 12
2.5 装配设计 13
第三章 垂直可移动型车库的设计 13
3.1 垂直可移动型车库的方案布局图的确定 14
3.2 垂直可移动型车库的工作原理 16
第四章 机械传动部分的选型计算 17
4.1 驱动电机的选型计算 18
4.2 齿轮传动的选型计算 19
4.3 轴承的选型计算 20
4.4 键的选型计算 20
第五章 各重要组成部分的强度校核 21
5.1 传动轴强度的校核 21 [来源：http://Doc163.com]
5.2 轴承强度的校核 22
结论 23
参考文献 24
致谢 25
