轴套宽16槽加工专机设计(含CAD零件装配图,SolidWorks,IGS三维图)

轴套宽16槽加工专机设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书15800字,外文翻译,CAD图纸11张,SolidWorks三维图,IGS通用三维格式)
本课题来源于当今社会机械工业加工设备的改良和更新换代基础之上，通过设计出轴套宽16槽加工专机，从而来满足当今社会加工设备不足的缺陷。
国内键槽加工专机设备的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。近期对机械行业中键槽加工设备的使用情况进行了调查，发现在机械行业中，键是起到连接两个机械零件的关键零配件。自然而然在装配中它们的安装也非常平凡。在讲键槽时如果使用临时设备加工，不但劳动强度太大而且相互尺寸不易保证，所以设计一个专用的键槽加工专机势在必行。
本文运用大学所学的知识，提出了键槽加工专机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了键槽加工专机总的指导思想，从而得出了该键槽加工专机的优点是高效，经济，并且安全系数高，运行平稳的结论。

2.1 轴套宽16槽加工专机的总体方案图

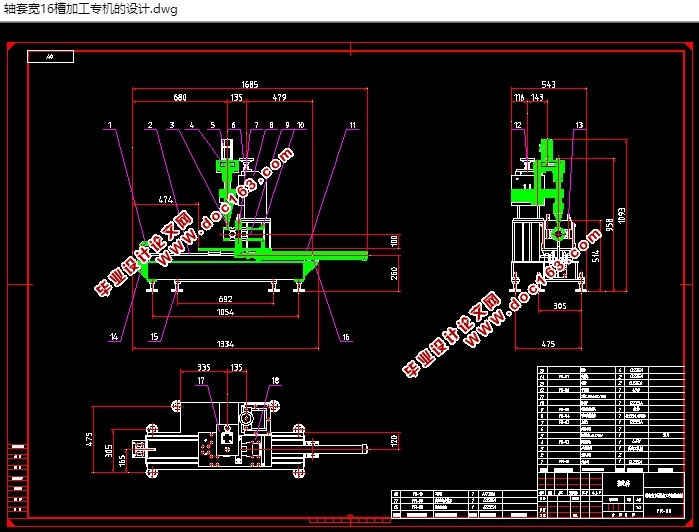

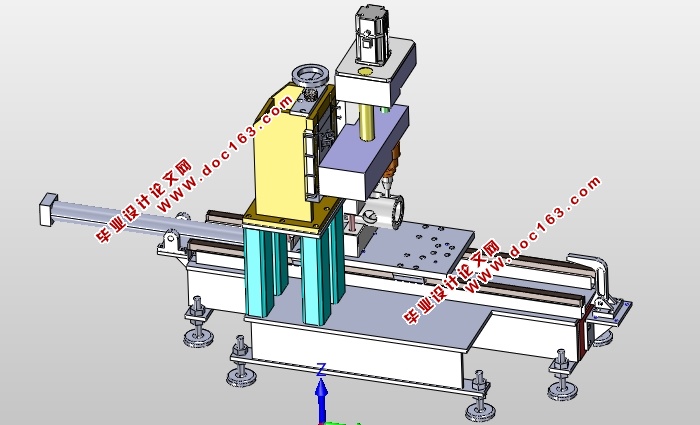

本次设计的轴套宽16槽加工专机采取的方案是：在专机上面装有两组定位块和压板，这些就是用来定位轴套的夹具，该夹具固定在工作台上面，铣刀正好在夹具里的轴套的需要铣键槽的位置，这样，当专机开始工作时，油缸动作，铣槽装置的伺服电机通过齿轮传动带动铣刀不停地旋转，油缸推动工作台前进，从而推动了轴套前进，这样轴套上面的键槽位刚好就被上面的铣刀铣出来了，然后油缸缩回行程，拆开轴套定位夹具上面的螺母，从而卸掉加工好键槽的轴套，更换另一个需要加工键槽的轴套，油缸继续动作，如此循环，这样就起到了加工键槽的目的。具体方案布局图如下：


2.2 轴套宽16槽加工专机的加工原理
当专机开始工作时，油缸动作，铣槽装置的伺服电机通过齿轮传动带动铣刀不停地旋转，油缸推动工作台前进，从而推动了轴套前进，这样轴套上面的键槽位刚好就被上面的铣刀铣出来了，然后油缸缩回行程，拆开轴套定位夹具上面的螺母，从而卸掉加工好键槽的轴套，更换另一个需要加工键槽的轴套，油缸继续动作，如此循环，这样就起到了加工键槽的目的。
