液压凿岩机的设计与分析(含CAD零件装配图,SolidWorks,IGS三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

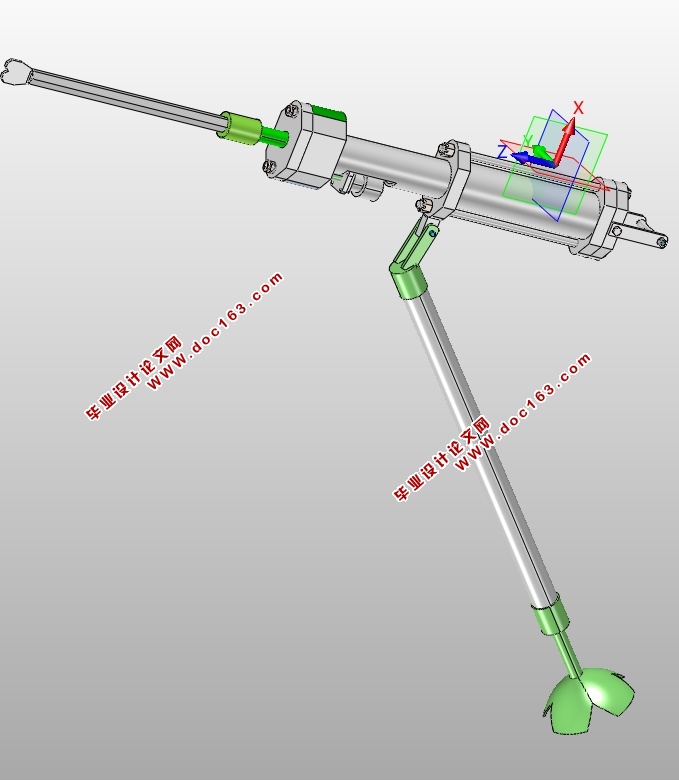

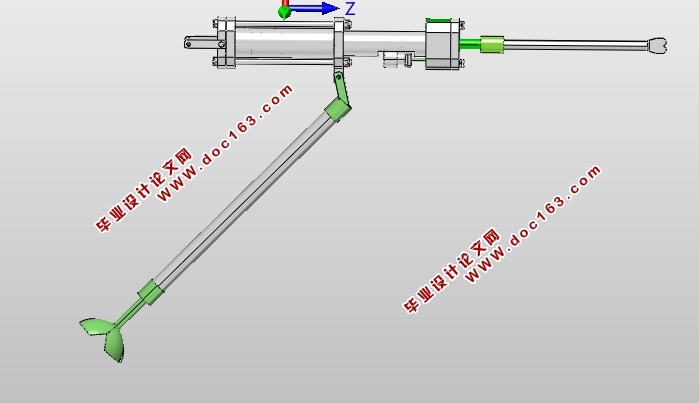

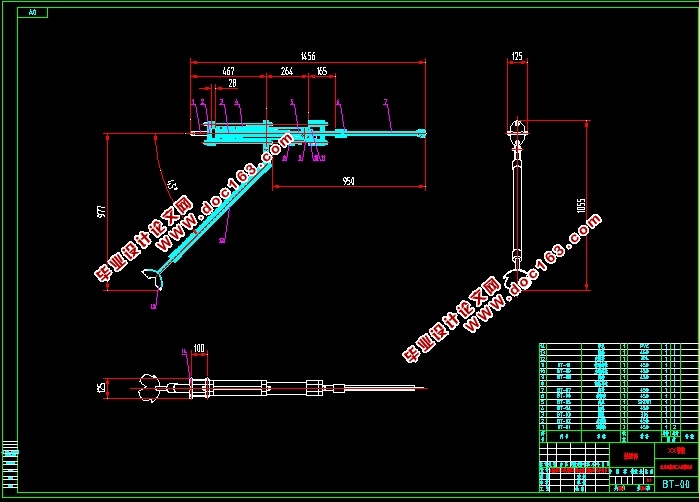

液压凿岩机的设计与分析(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书12300字,CAD图纸8张,SolidWorks三维图,IGS通用三维格式)
液压凿岩机的基本结构
液压凿岩机主要由冲击机构、回转机构、供水排粉装置及防尘系统等部分组成,其凿岩作业是冲击、回转、推进与岩孔冲洗功能的综合。目前各生产厂家的液压凿岩机结构都不尽相同,各有自己的特点。如有带行程调节装置的,也有无此装置的;有采用中心供水的,也有采用旁侧供水的;缸体内有带缸套的也有无缸套的;为了防止深孔凿岩时钎杆卡在岩孔内拔不出来,国外有几种新型液压凿岩机在供水装置前面还设有反冲装置。

2.2 液压凿岩机冲击机构的结构类型
     液压凿岩机按其冲击机构配油方式的不同可分为两大类:有阀型和无阀型。前者按阀的结构可分为套阀式和芯阀式:按回油方式又有单面回油和双面回油两种:单面回油又分为前腔回油和后腔回油两种。

2.3 液压凿岩机的冲击工作原理
     液压凿岩机以液压流体作为传递能量的介质,其冲击工作原理主要是由冲击机构
的配油方式决定的。(1)前腔回油后腔常压型液压凿岩机冲击工作原理此型液压凿岩机是通过改变前腔的供油和回油来实现活塞的往复运动的,有套阀式和芯阀式两种。图2-3所示位套阀式的冲击工作原理。当套阀处于左端位置时,高压油进入活塞前腔A,由于活塞前腔受压面积大于后腔受压面积,活塞前端作用力远大于后端作用力,故活塞开始作回程运动(图2-3a)。当活塞回程到一定位置时,使推阀腔C与后腔B切断,与回油腔D连通,推阀腔B的油压急剧下降,于是套阀作回程换向并向右快速运动,关闭活塞前腔的压油口,开启回油口,活塞前端作用力急剧减小使活塞处于制动运行状态(图2-3b)。当活塞回程速度为零即到达回程终点时,活塞在后端作用力的作用下开始作冲程运动(图2-3c)。当活塞在冲程中离冲击点还有一定距离时,推阀腔C与压油腔B相通,套阀进行冲程换向,在此过程中,活塞高速冲击钎尾(2-3d)。与此同时,冲程换向完毕,活塞前腔进入高压油,又开始作下一次循环的回程运动。
