采煤机摇臂低速区轴承振动特性与故障分析(含CAD图,SolidWorks,IGS三维图)

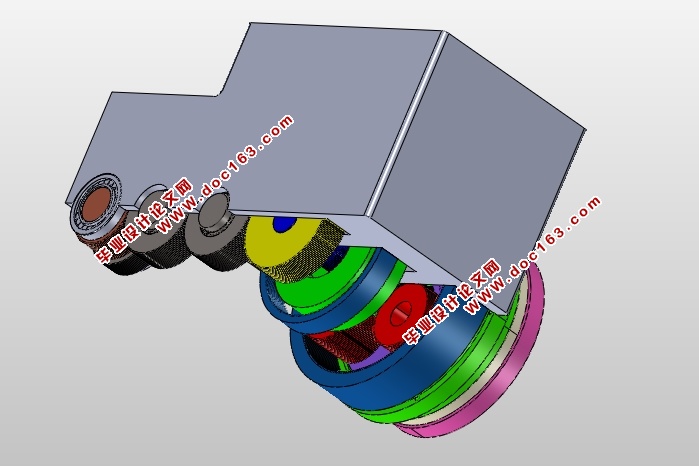

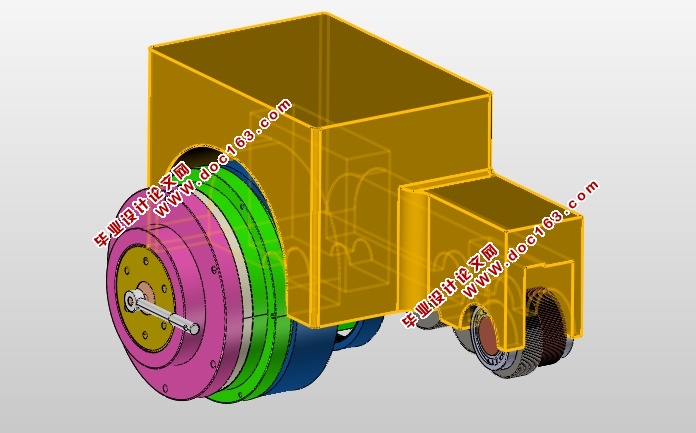

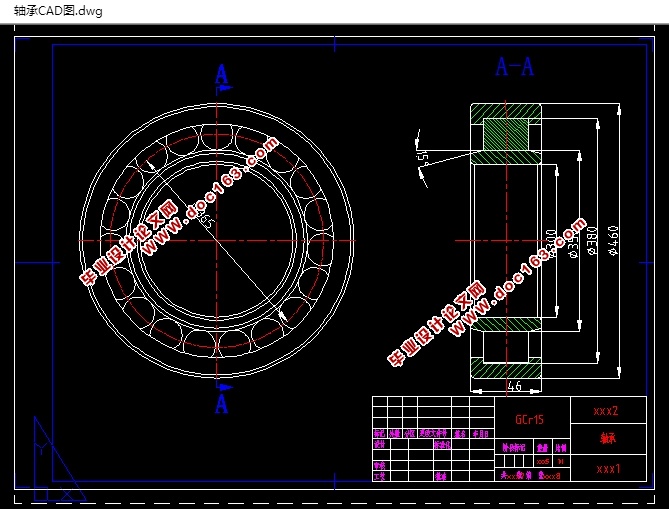

采煤机摇臂低速区轴承振动特性与故障分析(含CAD图,SolidWorks,IGS三维图)(论文说明书16300字,CAD图纸2张,SolidWorks三维图,IGS通用三维格式)
本次设计的题目是采煤机摇臂低速区轴承振动特性与故障分析，在设计过程中，主要对采煤机摇臂低速去轴承结构方案的确定和相关组件的计算和设计，重点完成了采煤机摇臂低速区轴承振动特性与故障分析。首先，完成了对摇臂减速器的传动比分配，转速及传递功率的计算，其次，完成了采煤机摇臂壳体内一轴、二轴、三轴、四轴、五轴和各轴传动齿轮的设计及校核，简单介绍了行星轮系的装配关系确定和强度校核。再次，重点对摇臂低速区轴承的振动特性进行详细分析。最后，对采煤机摇臂低速区轴承进行了三维建模，有限元分析。

关键词：机械工业；采煤机摇臂低速区轴承；设计；有限元分析；

 双滚筒采煤机
2.2 采煤机的工作原理
双滚筒采煤机工作时，前滚筒割顶煤，后滚筒割底部煤并清理浮煤。（双滚筒采煤机的工作原理如图2.2所示）因此双滚筒采煤机沿工作面牵引一次，可以进一次刀；返回时，又可以进一刀，即采煤机往返一次进两次刀，这种采法称为双向采煤法。

为了使滚筒落下的煤能装入刮板输送机，滚筒上的螺旋叶片螺旋方向必须与滚筒旋转方向相适应：对顺时针旋转（人站在采空侧看）的滚筒，螺旋叶片方向必须右旋；逆时针旋转的滚筒，其螺旋叶片方向必须左旋。或者形象的归结为“左转左旋；右转右旋”，即人站在采空区从上面看滚筒，截齿向左的用左旋滚筒，向右的用右旋滚筒。 [资料来源：https://www.doc163.com]
双滚筒采煤机有自开缺口的能力，当采煤机割完一刀后，需要重新将滚筒切入一个截深，这一过程称为进刀。常用的进刀方式有两种：
    1．端部斜切法
利用采煤机在工作面两端约25～30m的范围内斜切进刀称端部斜切进刀法；
    2．中部斜切法（半工作面法）
利用采煤机在工作面中部斜切进刀称为中部斜切法。


[来源：http://www.doc163.com]

[来源：http://Doc163.com]

目    录
1 绪论    1
  1.1 课题的来源与研究的目的和意义    1
  1.2 采煤机械化的发展与趋势    2
  1.3 本课题研究的内容    3
2 摇臂整体方案确定    5
  2.1 采煤机的分类    5
  2.2 采煤机的工作原理    5
  2.3摇臂具体结构设计方案的确定    7 [版权所有：http://DOC163.com]
3 传动系统设计    13
  3.1各级传动转速、功率、转矩的确定    13
  3.2 齿轮设计及强度效核    14
  3.3 行星齿轮的计算    18
    3.3.1 配齿计算    22
    3.3.2 几何尺寸计算    22
    3.3.3 装配条件验算    26
  3.4行星轴的设计计算    27
    3.4.1 初算轴的最小直径    28
    3.4.2 输入轴的设计    28
    3.4.3 输出轴的设计    29
  3.5轴的设计校核与轴承选用    29
    3.5.1Ⅳ轴的设计及强度效核    29
    3.5.2Ⅲ轴的设计及强度效核    43
  3.6 轴承的寿命校核    53
结论    54
参考文献    55
致    谢    56 [来源：http://Doc163.com]
