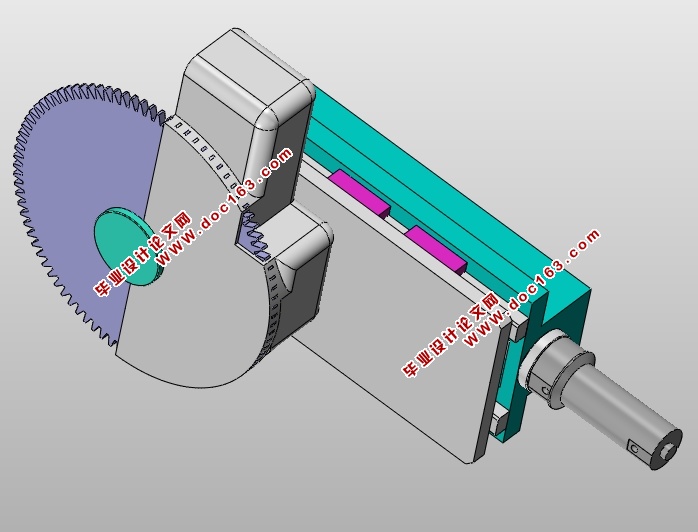

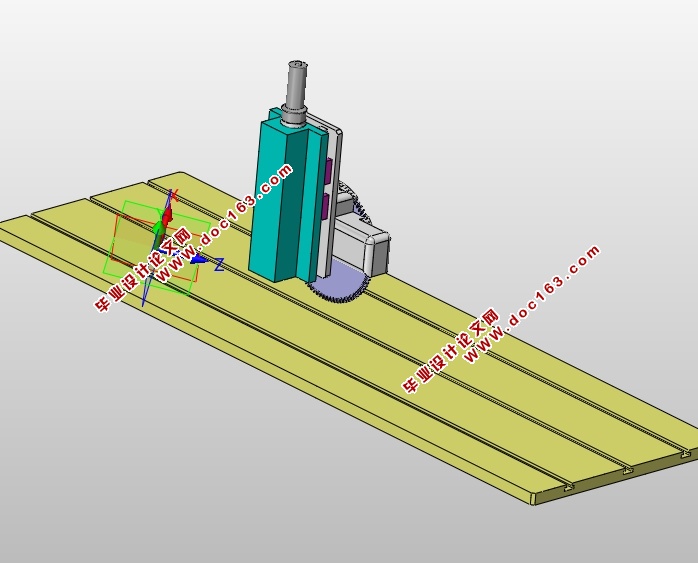

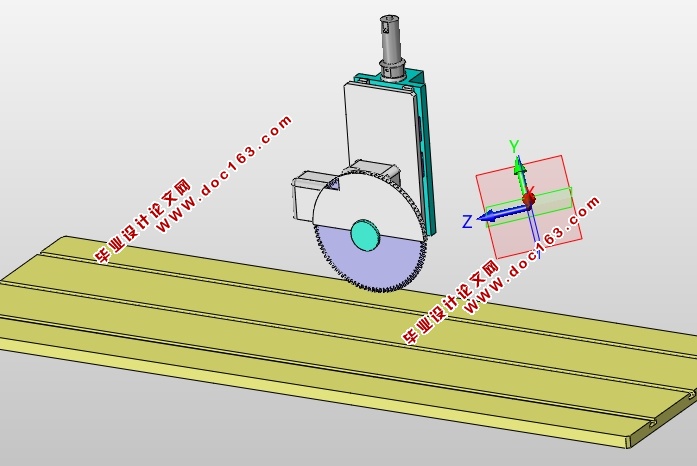

异型石材加工中心工作头部件的设计(含CAD图,SolidWorks三维图)

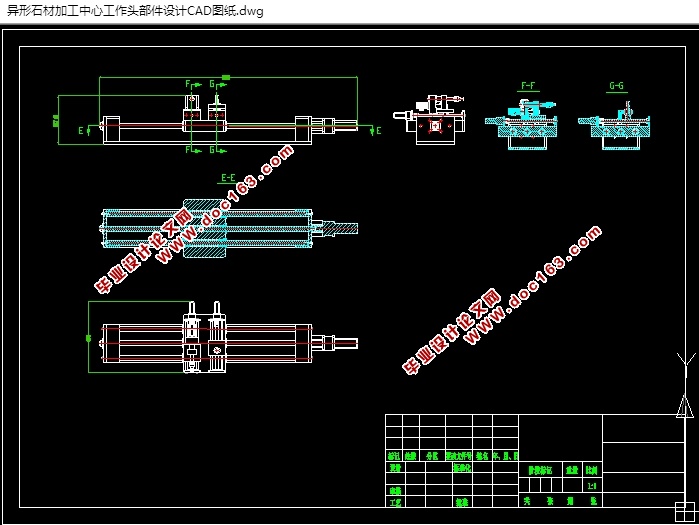

异型石材加工中心工作头部件的设计(含CAD图,SolidWorks三维图)(论文说明书14000字,CAD图纸1张,SolidWorks三维图)
随着科学技术的迅速发展，液压技术将获得进一步发展，在各种机械设备上的应用将更加广泛。随着经济的发展和人们生活水平的提要求也进一步提高，因此作为高档次的居家装修材料——石材的需求量也逐年增加，由于天然石材的不规则性和石材资源的有限性使用使得石材的合理使用方法——石材切割技术得到迅速的发展，并通过PLC控制系统来控制整个石材机械的动作，使石材的加工得到自动化的水平。因此石材切割机的需求量也大量增加，国内外各种高性能的石材切割机种类很多，但是价格也极为昂贵.
异型石材加工中心的结构设计

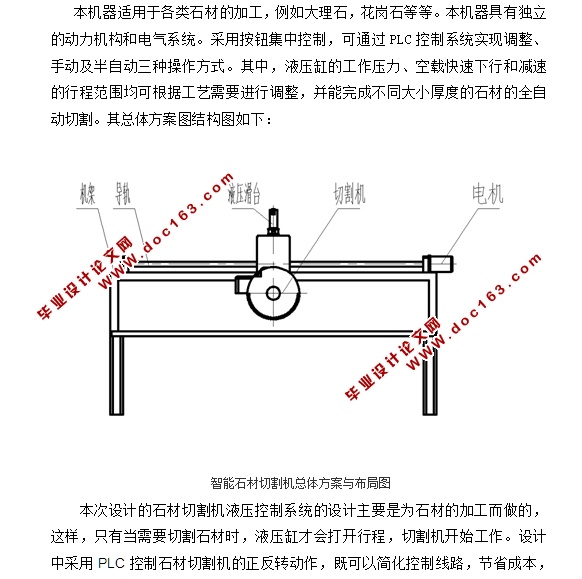

本机器适用于各类石材的加工，例如大理石，花岗石等等。本机器具有独立的动力机构和电气系统。采用按钮集中控制，可通过PLC控制系统实现调整、手动及半自动三种操作方式。其中，液压缸的工作压力、空载快速下行和减速的行程范围均可根据工艺需要进行调整，并能完成不同大小厚度的石材的全自动切割。
本次设计的石材切割机液压控制系统的设计主要是为石材的加工而做的，这样，只有当需要切割石材时，液压缸才会打开行程，切割机开始工作。设计中采用PLC控制石材切割机的正反转动作，既可以简化控制线路，节省成本，又可以提高劳动生产率。 [资料来源：https://www.doc163.com]
伺服电机的选择与计算
已知整个切割机的切割机头部重量150KG,其他重量50KG，我们取总重量为150Kg，升降范围为50mm~300mm，移动速度为1~2r/min。
[来源：http://Doc163.com]
目 录
1绪论 9
1.1课题的来源与研究的目的与意义..........................................................................10
1.2异型石材加工中心的应用........................................................................................10
1.3异型石材加工中心的组成........................................................................................10
1.4 石材加工机械的发展现状.......................................................................................10
1.4.1石材加工机械的分类.....................................................................................10 [资料来源：http://doc163.com]
2智能石材切割机液压控制系统的总体结构分析.........................................................10
2.1 异型石材加工中心工作头部件的方案的确定...............................................10
2.2 异型石材加工中心工作头部件的工作原理....................................................10
3机械传动部分的设计计算......................................................................................................10
3.1横向伺服电机的选择与计算....................................................................................10
3.2滚珠丝杆的选择与计算.............................................................................................10
3.3齿轮选择计算与校核..................................................................................................10
3.4直线导杆的选型计算..................................................................................................10 [资料来源：http://Doc163.com]
3.5垂直升降伺服电机的选型计算...............................................................................10
4 各主要零部件强度的校核....................................................................................................10
4.1滚珠丝杆强度的校核...................................................................................................10
4.2轴承强度的校核.............................................................................................................10
4.3机架强度的校核............................................................................................................10
结论 45
参考文献 46
致谢........................................................................................................................................................10
