卧式采油树生产主阀的设计(含CAD零件装配图,SolidWorks,IGS三维图)

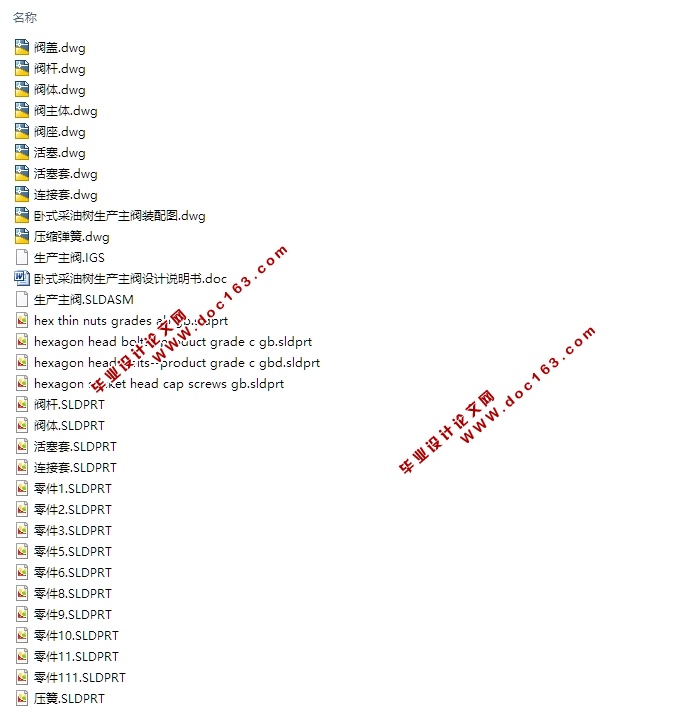

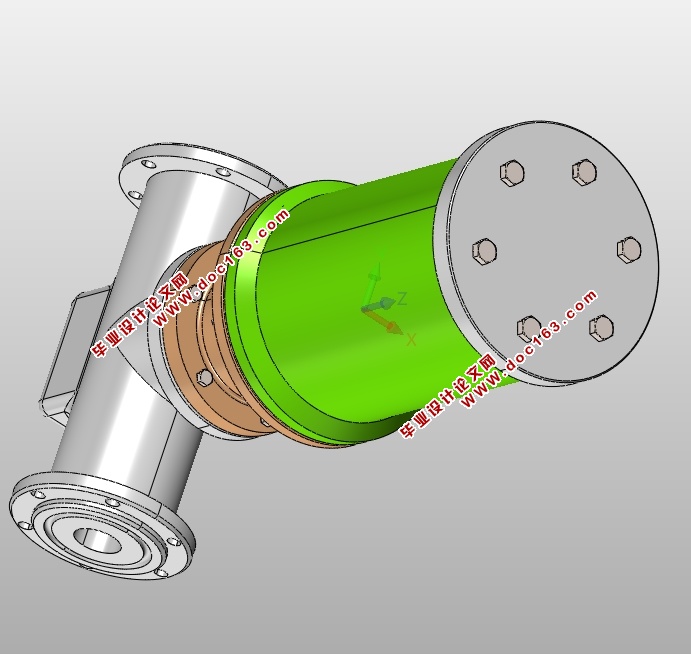

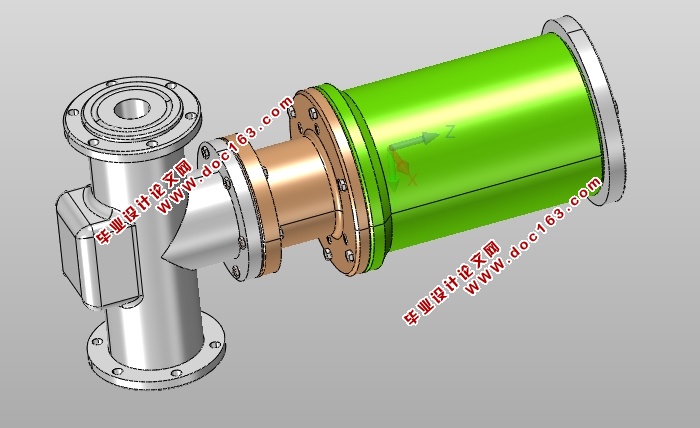

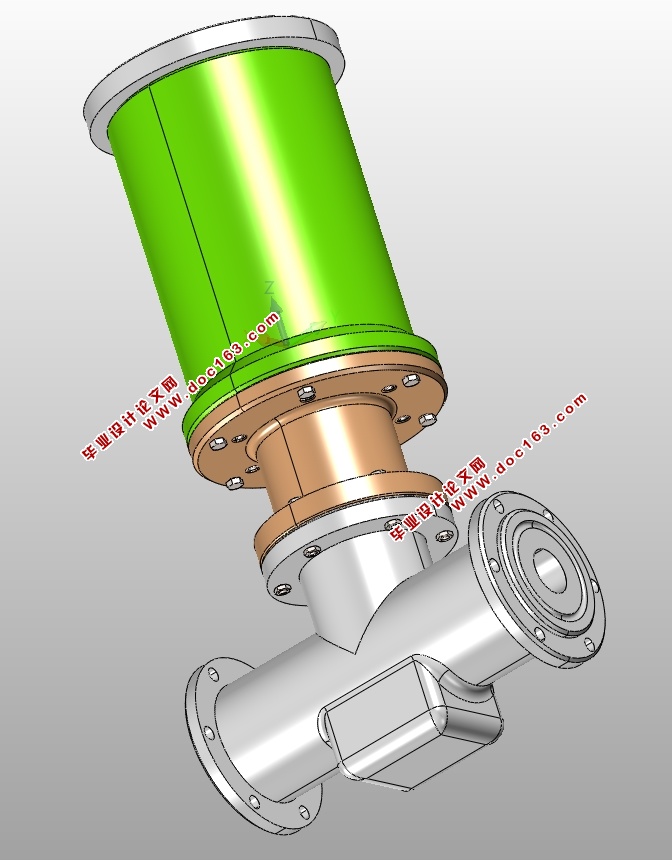

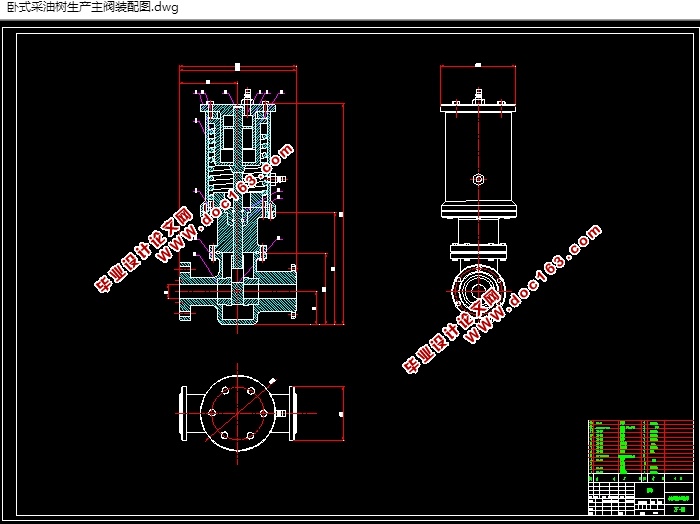

卧式采油树生产主阀的设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书10100字,CAD图纸10张,SolidWorks三维图,IGS通用三维格式)
 摘  要
本课题来源于当今社会生产主阀的创新和更新换代基础之上，通过设计出卧式采油树生产主阀，从而来满足当今社会生产主阀更新换代能力不足的缺陷。
    卧式采油树生产主阀是在采油树中使用的阀门，深海油气开发开采装备制约着我国海洋油气的开发，这些装备不胜枚举，本论文进行卧式采油树资料调研，对现有卧式采油树进行机理研究、卧式采油树生产主阀设计理论研究。旨在为我国进行深海卧式采油树的研究做出一定的努力。随着现代科技的发展，卧式采油树生产主阀的用途越来越广，需求也越来越大。
    本文运用大学所学的知识，了解卧式采油树生产主阀的工作原理，在此基础上，设计一款卧式采油树生产主阀。该卧式采油树生产主阀的工作介质为12MPa的液压油，它是用来改变管路断面、控制输送介质的压力、流量、温度的一种装置。通过查找相关料，了解卧式采油树生产主阀的内部结构和工作原理，构建了卧式采油树生产主阀组成结构的总的指导思想，从而得出了该卧式采油树生产主阀的优点是高效，经济，并且效果好，运行平稳的结论。

[资料来源：http://doc163.com]

关键词：卧式采油树生产主阀；阀门；效率；经济

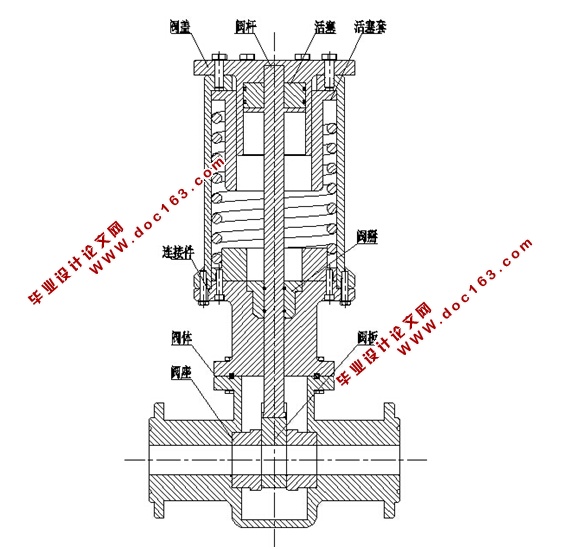

生产主阀的结构和工作原理
   生产主阀的阀杆阀杆线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。 生产主阀的阀板一旦处于开启状况，它的阀座和阀板密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。生产主阀一旦处于开启状态，它的阀座和阀板密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分生产主阀的阀座和阀板比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此生产主阀的流动阻力较高于其它阀门。
  [来源：http://www.doc163.com]

目    录
摘要    1
Abstract    2
第一章 绪论    3
   1.1 课题的来源与研究的目的和意义    3
   1.2 本文研究的主要内容和要求    3
   1.3 生产主阀的结构和工作原理    4
   1.4 生产主阀的优缺点    4
第二章 卧式采油树生产主阀的总体方案的设计和布局    7
   2.1 卧式采油树生产主阀的总体方案图    9

   2.2 卧式采油树生产主阀零部件材料选择    10
      2.2.1阀体、阀盖、阀座、启闭件等的材料选择    11
      2.2.2 阀杆材料选择    12
      2.2.3 紧固件材料选择    14
      2.2.4 阀板材抖选择    15
第三章 卧式采油树生产主阀设计及计算    15
   3.1 密封元件的选型分析    16
   3.2 主密封压力的计算    17
   3.3 压缩弹簧的设计计算    18
   3.4 阀杆摩擦力的计算    19
   3.5 螺栓强度的校核及计算    20
   3.6 阀杆的强度校核    20
 第四章 卧式采油树生产主阀的检验    20
 第五章 三维软件设计总结    21
 结论    21
 参考文献    22 [来源：http://www.doc163.com]
 致  谢    23 [资料来源：http://Doc163.com]
