本次设计在题目是多功能维修工作台在设计，目前，国内维修工作台的研发也在向朝着运行高速化、功能复合化、控制智能化的方向发展，廉价，简单，方便成了工作台发展的主题。
本课题来源于自选题目，通过对传统的维修工作台进行创新设计，在传动机构中采用电机带动滚珠丝杆的形式，使该工作台的自动化程度增加，完成从传统的半自动操作到自动化操作，对以后多功能维修工作台的发展和创新设计有一定的借鉴意义。

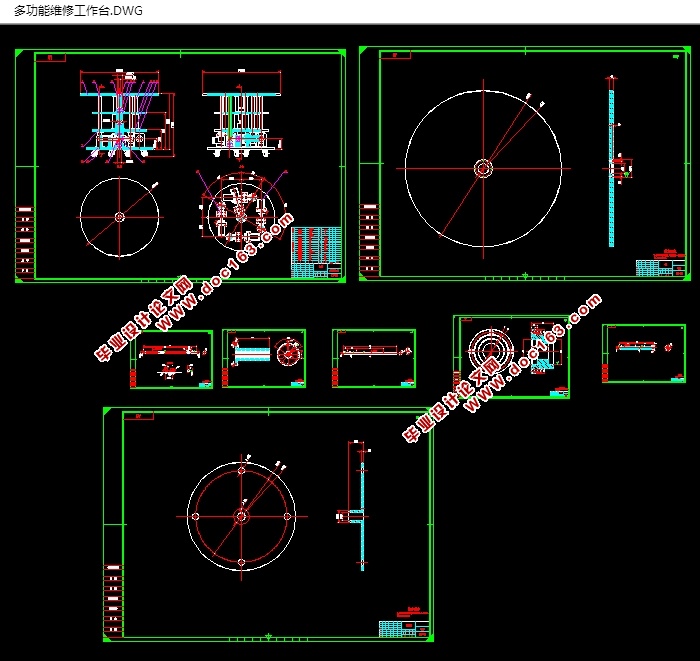

多功能维修工作台的总体方案图

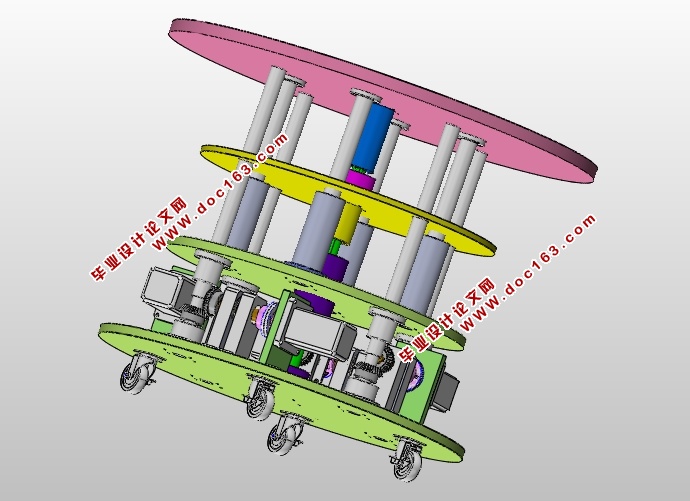

多功能维修工作台通过底板，中间板，工作台板，滚珠丝杆螺母副，电机，圆锥齿轮等组成，通过单片机控制电机转动，从而实现滚珠丝杆的转动，继而带动滚珠螺母的转动，而中间板和滚珠螺母通过螺栓连接，这样就带动了中间板的升降，而中间板上面装有升降杆，中间板的升降继而迫使工作台跟着实现了升降。电机通过圆锥齿轮传动带动花键轴的转动，而与工作台固接的花键套与花键轴配合，当工作台正底部的花键轴转动，带动了工作台的转动。该多功能的设计主要体现在多功能这个词上面，可以实现自动升降、旋转并带有自锁功能，自动化程度高，运转灵活，方便移动。其总体方案图如下图所示： [资料来源：Doc163.com]

2.2 多功能维修工作台的工作原理
   该多功能工作台的工作原理为：通过单片机控制电机转动，从而实现滚珠丝杆的转动，继而带动滚珠螺母的转动，而中间板和滚珠螺母通过螺栓连接，这样就带动了中间板的升降，而中间板上面装有升降杆，中间板的升降继而迫使工作台跟着实现了升降。电机通过圆锥齿轮传动带动花键轴的转动，而与工作台固接的花键套与花键轴配合，当工作台正底部的花键轴转动，带动了工作台的转动。
2.3 机械传动部分的设计计算
2.3.1升降直流电机的选型计算
    已知整个工作台以及其他零部件的总重量70KG,其他重量30KG，我们取总重量为100Kg，移动速度为1~2r/min。


[资料来源：http://Doc163.com]
