15层胶合板侧压式热压机设计与仿真(含CAD图,UG三维图)

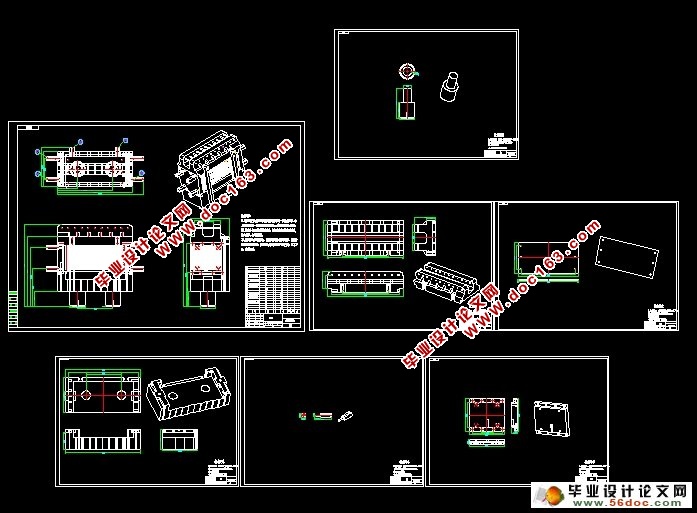

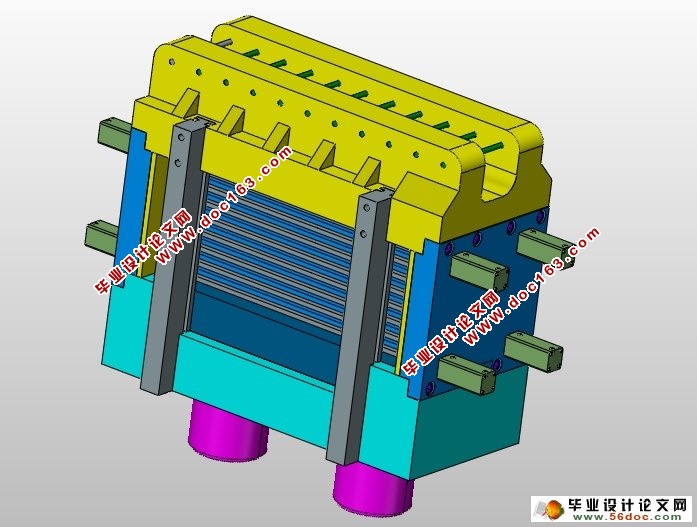

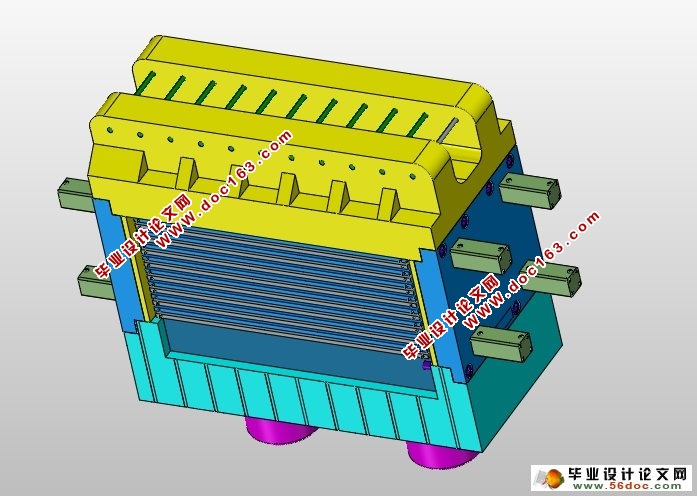

15层胶合板侧压式热压机设计与仿真(含CAD图,UG三维图)(开题报告,设计说明书6700字,CAD图纸7张,UG三维图)
多层侧压式热压机是胶合板，刨花板生产的主要设备，中密度纤维板等人造板。装备制造的侧压式热压机厂生产已基本敲定，为了降低生产成本结构和侧压式热压机的性能改进，本文对15层侧压式侧压式热压机的结构设计，并对侧压式热压机底板结构的重要组成部分，强度和刚度的设计计算进行了分析，因此，底板的结构更加合理，减少材料和能源消耗，提高劳动生产率。现有的主要设计思想的设计，在设计要求的前提下，对整个侧压式热压机的设计框架主要采用钢板焊接封闭式结构，这种结构便于制造无大型加工设备，以及所使用的材料，常用于不锈钢，角钢，钢板的焊接过程中，使用这样的生产技术，很好的，通用机械厂制造。设计的CAD，UG等工程制图软件主要利用。
关键词： 侧压式， 侧压式热压机 ，多层式 ，液压装置
Preface
Multilayer thermal press machine is the main equipment of plywood,particleboard, MDF and other man-made board. Equipment manufacturing hot pressing machine factory production has been basically finalized, in order to reduce the cost of production structure and the performance of hot press is improved, the structure design of five layers of lateral wall of hot press, and an important part of the hot press plate structure, design and calculation ofstrength and stiffness is analyzed, therefore, the bottom structure more reasonable, reduce material and energy consumption, improve labor productivity. Design of the main design ideas of existing, in the premise condition, the design framework of the hot press mainly uses the steel plate welded closed structure, this structure is easy to manufacture without large-scale processing equipment, and the material used, commonly used instainless steel, angle steel, steel plate welding process, the use of suchtechnology, very well, making general machinery factory. The design of the CAD, UG and other engineering drawing software uses. [资料来源：http://www.doc163.com]
Keywords: sidewall, hot press, multi type, hydraulic device
侧压式热压机的主要技术参数为：
上下压力：500吨（将层层热压板向上顶起且保证压机工作时板坯不发生翘曲，泄压时靠压机自重下降）
侧向压力：100吨（将板坯侧向加紧）
热压板尺寸：1370 x 2700 x 42mm
两热压板之间的间距为70mm

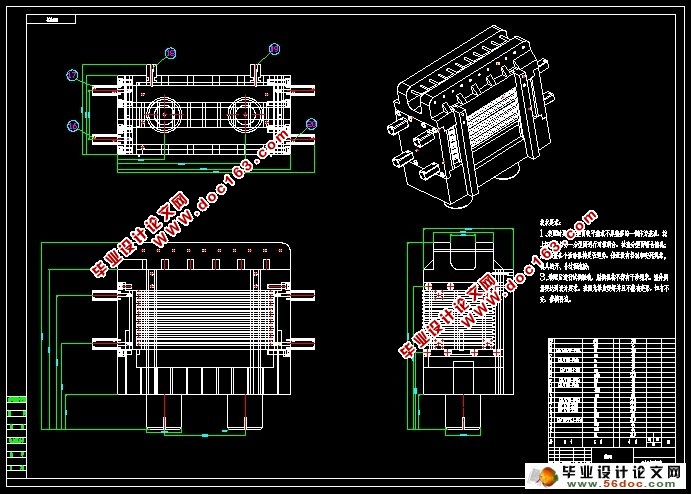

详细尺寸结构参考DWG格式装配图。
[版权所有：http://DOC163.com]
目录
PREFACE II
[资料来源：Doc163.com]
1.绪论 1
1.15层侧压式热压机国内现状 1
1.2侧压式热压机的结构及生产加工 2
1.3侧压式热压机的未来发展及市场前景展望 3
2.侧压式热压机的主要构成结构 4
2.1支架结构 5
2.4下压板 7
2.5.齿条的设计 8
2.5.键的选择 9
2.6侧压缸支架结构 9
2.8侧压缸螺栓设计校核 10
3.侧压式热压机主要部件的受力分析 12
3.1立柱的设计校核 12
3.2上托板的设计校核 12
3.3下压板的结构设计 17
附录 17
参考文献 19
