往复式给煤机设计(矿山机械)(含CAD零件装配图)

往复式给煤机设计(矿山机械)(含CAD零件装配图)(开题报告,外文翻译,论文设计说明书20000字,CAD图纸6张)
The design of reciprocating coal feeder
摘  要
 给煤设备是煤矿生产系统的主要设备之一,给煤设备的可靠性,特别是关键咽喉部位给煤设备的可靠性,直接影响整个生产系统的正常运行。随着煤炭工业的发展,煤矿井型不断地扩大,现有Ｋ型往复给煤机生产能力小,不能满足大型矿井的要求，因此,改进和扩大现有Ｋ型往复给煤机是完全必要的。
本说明书设计主要是：先通过设计计算给煤机的主要运动部件即给煤槽的运行速度和所受的运行阻力来求得电动机功率，然后在设计出减速器、曲柄连杆机构，给煤槽，托辊组件等主要运行部件。最后设计给煤机箱体，传动平台等辅助部件。在本次往复式给煤机的设计过程中，着重对减速器、给煤槽、曲柄连杆机构、托辊进行了分析和设计。对重要的部件进行了受力分析、强度的校核，根据其常见失效形式、影响因素及基本设计要求，给出了重要部件的受力分析、强度和刚度的设计方法。
关键词：往复式给煤机   减速器   曲柄连杆机构

ABSTRACT
   Coal mine production equipment is one of the main equipment for coal equipment，the reliability of it, in particular parts of the throat is the key to the reliability of such equipment, will directly affect the normal operation of production systems. Practice has proved that the existing reciprocating Feeder small production, installation and dismantling inconvenient, and the disadvantages of implants uniform. With the development of coal industry and coal-wells continues to expand, the existing K-type reciprocating coal production capacity of the small plane, unable to meet the requirements of large-scale mine, therefore, improve and expand existing K-type reciprocating to the coal machine is totally necessary.

    The design specification is: first through the design calculations for coal is the main moving parts to the coal shafts running speed and suffered the motor running resistance to achieve power. And then design the main component parts operation，such as the speed reducer, crank-connecting rod mechanism for coal chutes, roller trailers. Final design the Auxiliary parts , for example, body chassis of the Reciprocating coal feeder, transmission platforms. Reciprocating in the coal feeder of the design process, the emphasis on the analysis and design for the speed reducer, Coal chute, crank linkage, idler. Important components of the stress analysis, strength check, in accordance with its common failure mode, Factors and basic design requirements, is an important component of the stress analysis, strength and stiffness of the design method.
Keywords: Reciprocating coal feeder  Reducer  Crank-connecting rod mechanism

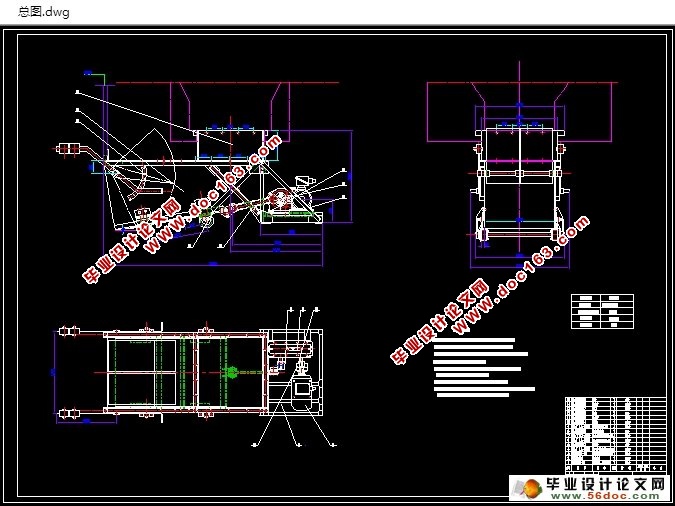

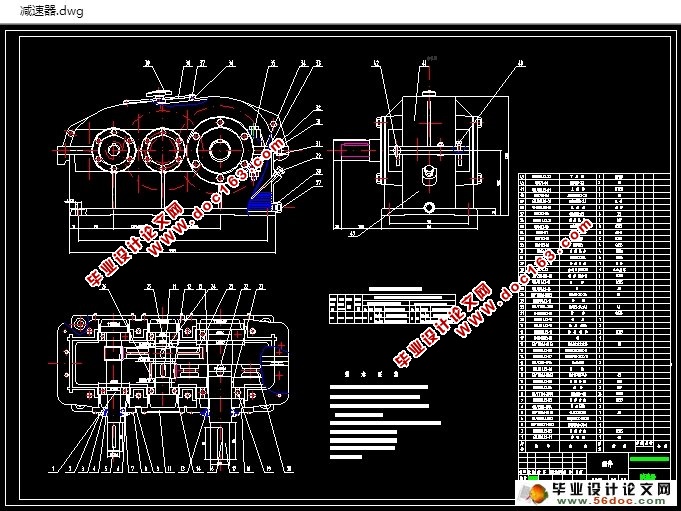

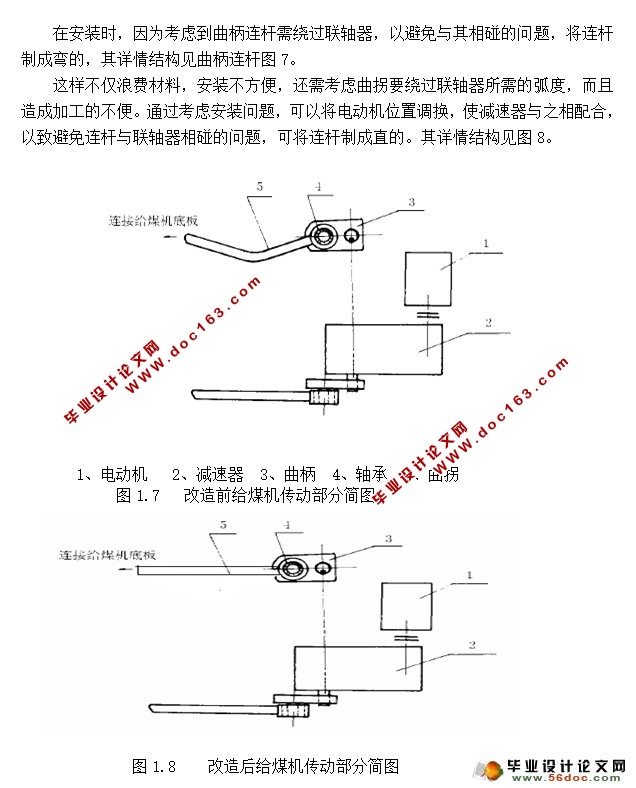

往复式给煤机的参数

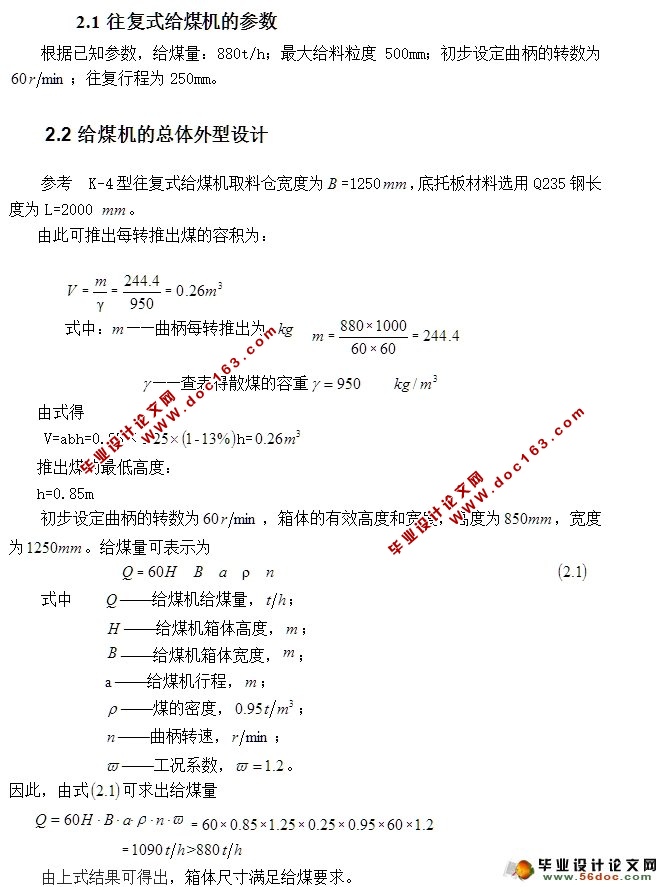

根据已知参数，给煤量：880t/h；最大给料粒度500mm；初步设定曲柄的转数为 ；往复行程为250mm。 [资料来源：https://www.doc163.com]


[资料来源：http://Doc163.com]

[资料来源：http://www.doc163.com]
