农田除草机的结构设计(含CAD图)

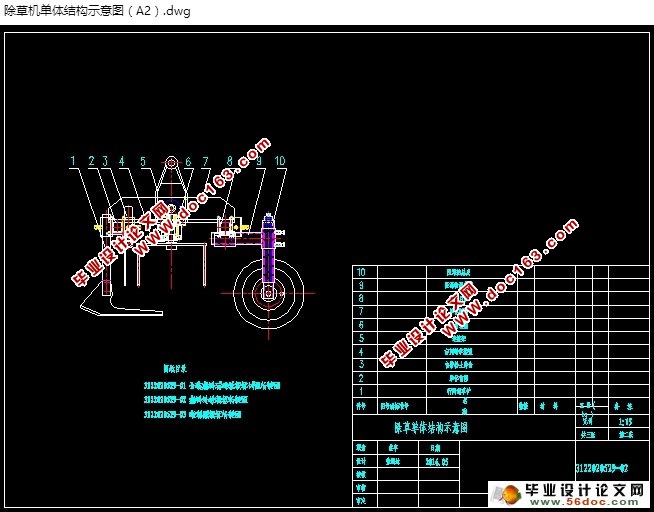

农田除草机的结构设计(含CAD图)(任务书,设计说明书17000字,CAD图纸3张)

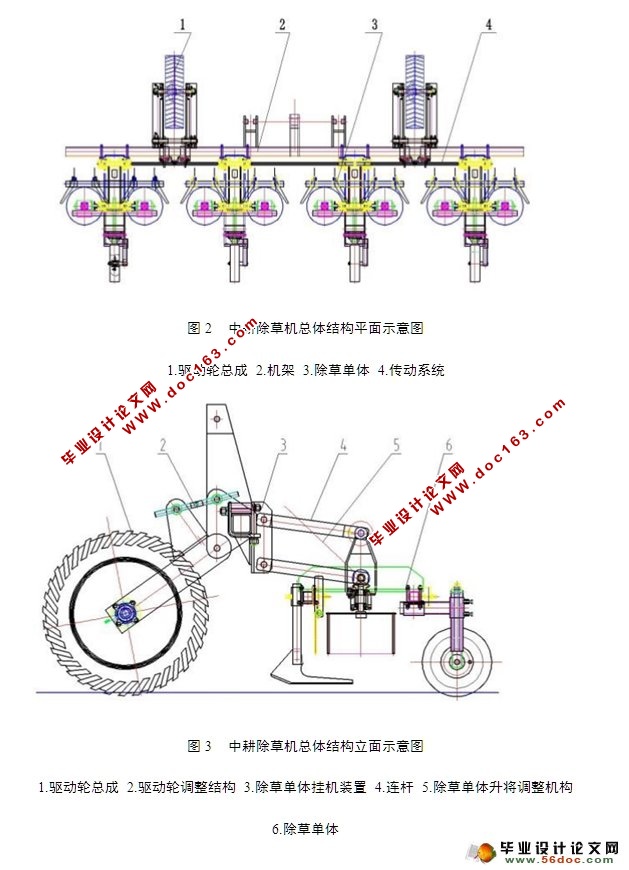

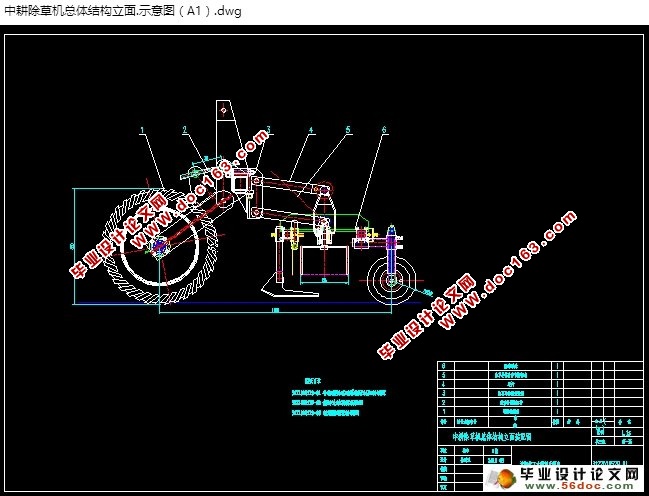

总体结构
该机集锄草、施肥、松土于一体,整机单组联接、单组传动、单组调整,为降低制造成本,本机借用两行精密播种机机架作为通用机架,由地轮经链条传递动力。
工作原理
工作时由于拖拉机的拉拽，链子沿垄上滚动，垄上的土壤被旋转地齿间粉碎。所以拖拉机的牵引力速度会随着作用力而改变。牵引速度越高，碎击能力就越强，并且齿尖向后水平的分速度也越大，除草的效率就越好。所以它比较适用于高速工作的环境。链式苗间除草过程主要两个方面的运动。一是链子带动梳齿的转动，二是沿垄方向上的进给。链式锄草的转动是通过地轮带动的。除草机的固定采取悬挂在单体架上，跟随拖拉机田间行走。从地轮传递过来的扭矩通过齿轮箱变成链式锄草机的绕中心轴的转动，配合拖拉机在田间的进给，完成苗间除草过程。
由仿形四连杆的仿形作用减少除草机构在田间的行走过程中的跳动，保证梳齿的入土深度不会发生太大变动，保证除草效果。
锄草过程近似于人工锄地的动作。苗间锄草作业时，随着机组前进，地轮通过一对链轮和一对圆锥齿轮增速并驱动链式锄草机，从而带动圆盘上的梳齿做圆周旋转。旋转的锄草齿浸入垄表土壤中三十至五十毫米处,与此同时对垄表土壤进行粉碎和打理，主要是运用农作物与田间杂草根系的生长差异大的特点，就是作物的根茎发达，入土深，而早期的杂草根系少、入土浅。当苗带被近似菱形的齿迹梳理后，有70%以上的杂草被锄齿锄掉并抛至垄侧晒枯或被掩埋。以下完成了用于试验的链式式苗间锄草装置的设计。
主要技术指标
由于作物根系与杂草根系生长的差别比较大的特点，有规律的梳理幼苗，以便于除去田间杂草。第一次梳苗可以在作物发育出两片叶子的时候,这样就能够将萌草除掉。挑出第2次、第3次和第4次锄草，如图1所示一般要求对作物至少锄草4次以上并且第4次锄草应在作物生长到二十厘米之前结束。其技术的数字指标如下：
（1）：苗间锄草率不低于70%。
（2）：伤苗率不高于5%。
（3）：机车前进速度为6~
（4）：行间锄草率大于等于95%。
（5）：深松深度：20
（6）：考核面积大于等于350hm
[来源：http://Doc163.com]
目 录
第一章 前言 1
1.1 研究的目的意义 1 [资料来源：www.doc163.com]
1.2 国内外研究开发现状 3
1.2.1 国内松土除草技术的发展 3
1.2.2 国内中耕除草机简介 5
1.2.3 国外松土除草技术的发展 7
第二章 总体设计方案 9
2.1 中耕机的作用及特点 9
2.2 中耕机的技术要求 9
2.3 农艺要求 10
2.3.1 耕深 10
2.3.2 碎土 10
2.3.3 够地图其高度h 10
2.3.4 除草率 10
2.4 总体结构及其工作原理 11
2.4.1 总体结构 11
2.4.2 工作原理 12
2.4.3 主要技术指标 13
2.5 关键部件设计 13
2.5.1 机架的设计 13
2.5.2 株间除草单体的设计 14
2.5.3 株间除草部件设计 15
2.5.4 传动系统的设计 16 [资料来源：https://www.doc163.com]
2.5.5 苗间除草机构的仿真配图 17
第三章 试验方案的确立及数据分析处理 19
3.1 试验的内容、设备与材料 19
3.1.1 试验设备 19
3.2 单因素试验 20
3.2.1 锄齿均布半径的大小对锄草性能的影响的试验 20
3.2.2 梳齿的转速对锄草性能的制约试验 20
3.2.3 梳齿间距对伤苗率和锄草率两指标的影响试验 21
3.2.4 机车前进速度对伤苗率和锄草率的影响的试验 21
3.3 多因素试验 21
3.4 多因素试验方案的选择 22
3.5 多因素试验结果与分析 23
第四章 结论 25
参考文献 26
致谢 27 [资料来源：http://doc163.com]
